XYZ-Achse Hochfrequenz-Vibrationsprüfer mit Zufalls-Sinus-mechanischer Vibrationsprüfung
Elektromagnetischer Vibrationsprüfer vollständig gemäß der Standardkonstruktion für die Batterieprüfung, Simulation unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie,die Batterie oder das Batteriepaket an der Vibrationstabelle befestigt ist, die gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsart entlang der Batterieprobe Vibration von drei gegenseitig senkrechten Richtungen gemessen Batterie sollte nicht undicht,Verliere nicht den Mut., nicht gebrochen, kein Feuer und keine Explosion.
Technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Tragfähigkeit des Vibrationstabels, Verbesserung der Niedrigfrequenzleistung.

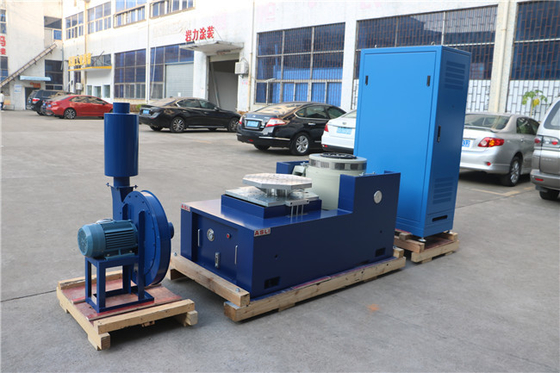

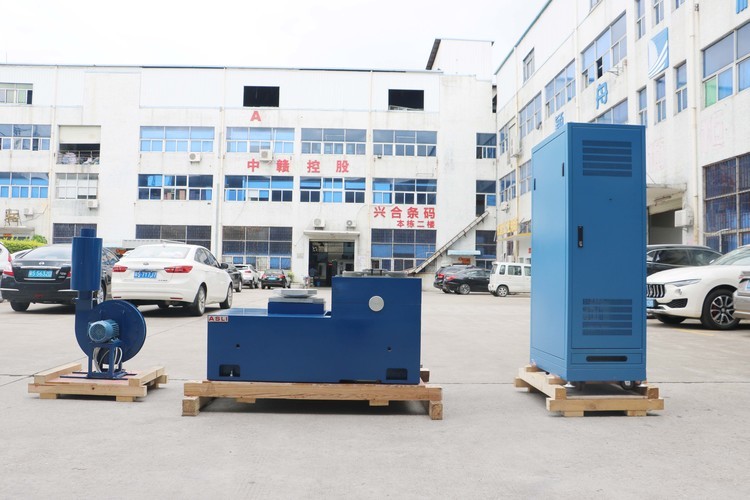

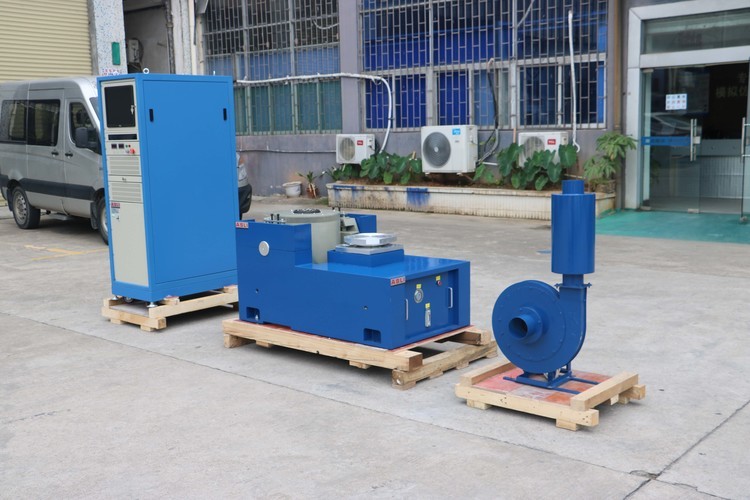

Zusammensetzung der Hochfrequenz-elektromagnetischen Vibrationsprüfmaschine:
Schwingungstestbank, Leistungsverstärker, Kühlventilator,Slip-Tisch, vertikaler Expanzer
Horizontale Standmerkmale:
Innerhalb einer kleinen Ladestelle, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, um die Ladekapazität und Leistung der gesamten Maschine zu verbessern.
Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, bequemer Installation und Anpassung.
Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
Vertikale Erweiterte Bänke
VT vertikal erweiterte Bänke und spezifizierte Klemmen, präzise berechnet, aufwändige Konstruktion, um sicherzustellen, dass der Kunde erworben die beste Leistung nach perfekten

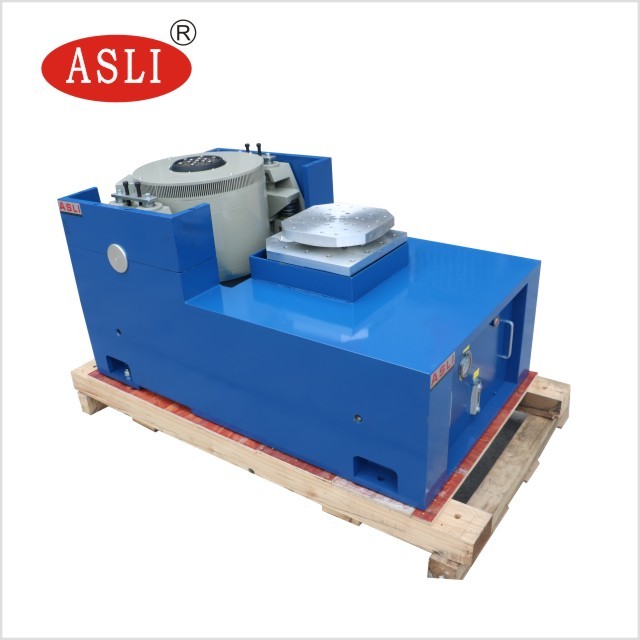

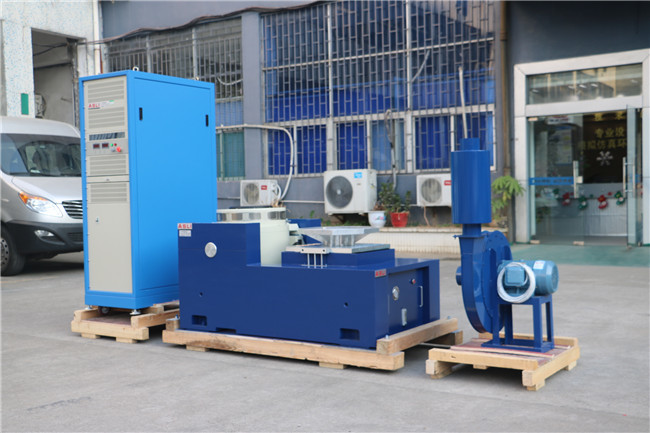

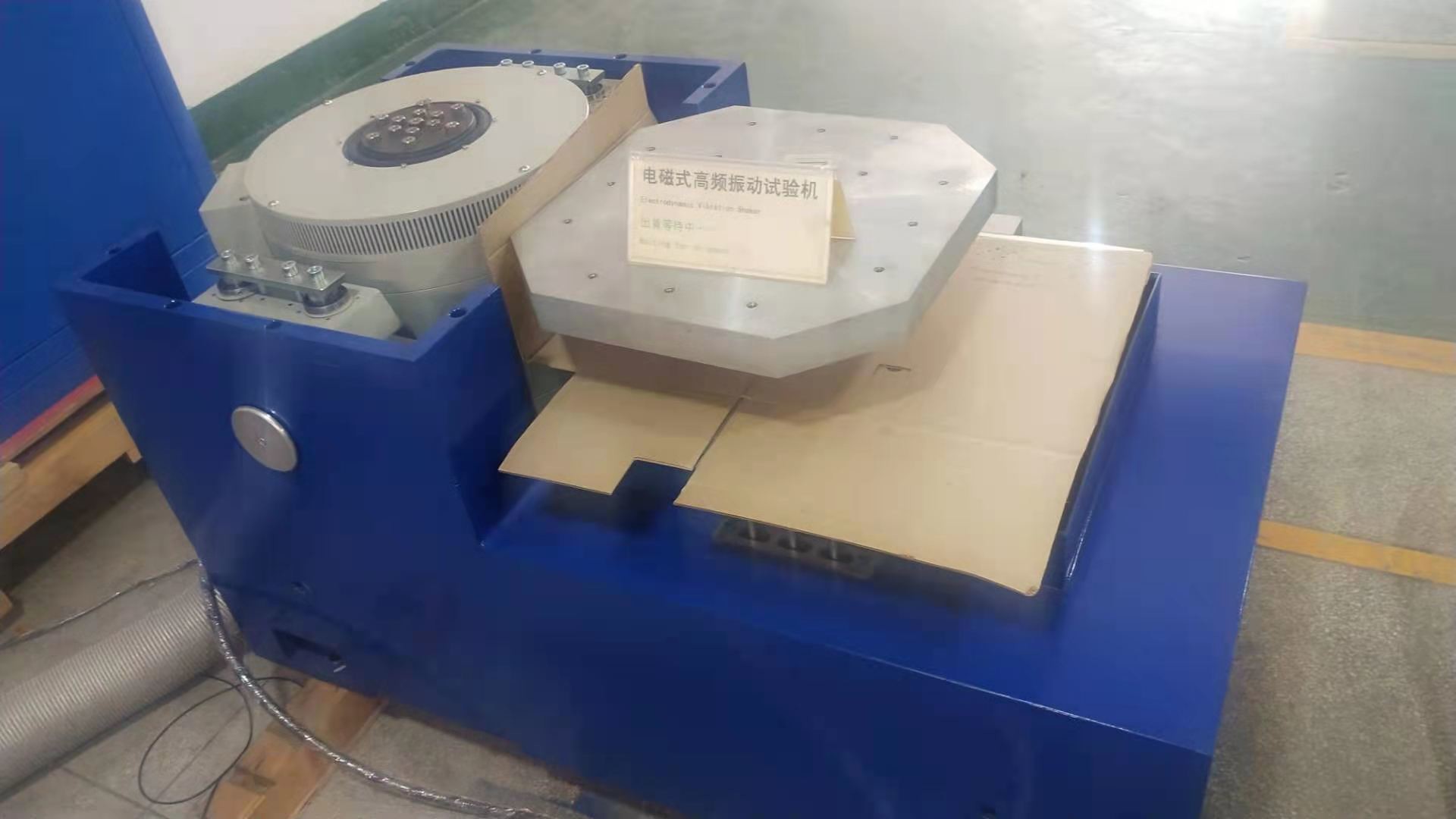

Weitere Bilder zur Referenz:
Wenn Sie weitere Informationen über XYZ Achse Hochfrequenz-Vibration Tester mit Zufalls-Sine mechanische Vibration Testing benötigen, können Sie uns gerne kontaktieren.
