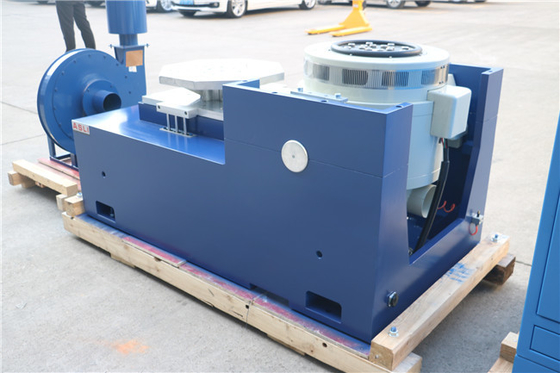

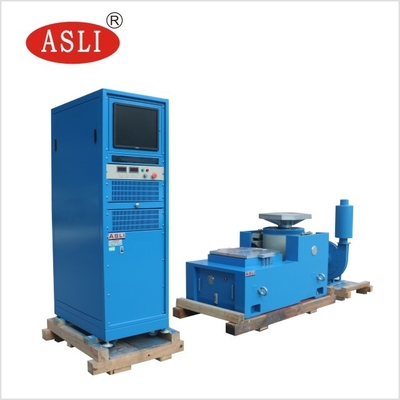

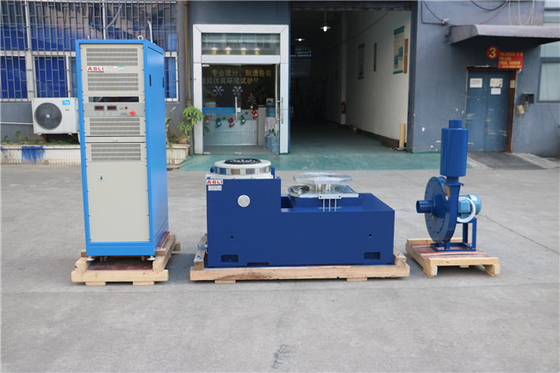

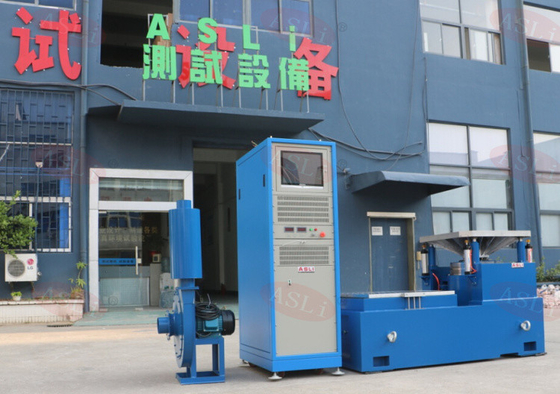

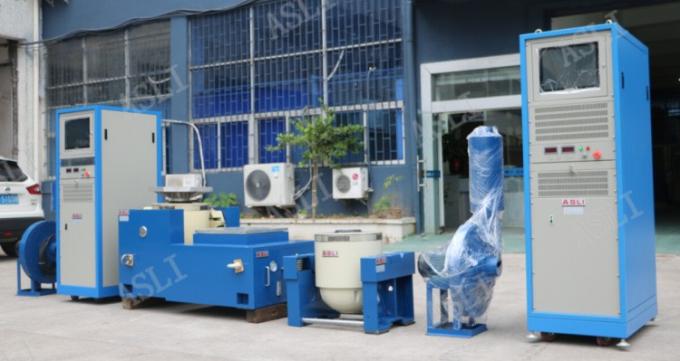

Elektromagnetisches Prüfsystem für Hochfrequenzvibrationsschüttler mit Tischschwingung
Warum ist ein Vibrationstest erforderlich?
Jede Struktur kann vibrieren und hat bestimmte Frequenzen (Resonanzfrequenzen), in denen sie mit der größten Amplitude vibriert.Sinus-Vibrations-Tests sind wichtig, um zu verstehen, wie eine Struktur natürlich vibriert..
Der ASLI-Marken-Vibrationsschüttler-Tisch kann Sinusvibrations- bzw. Breitband-Zufallsvibrationsprüfungen durchführen.und kann den klassischen (halb-sinusoiden) Puls- und Stoßreaktionsspektrentest durchführen.Es kann auch mit einer Temperatur-Feuchtigkeitstestkammer kombiniert werden.

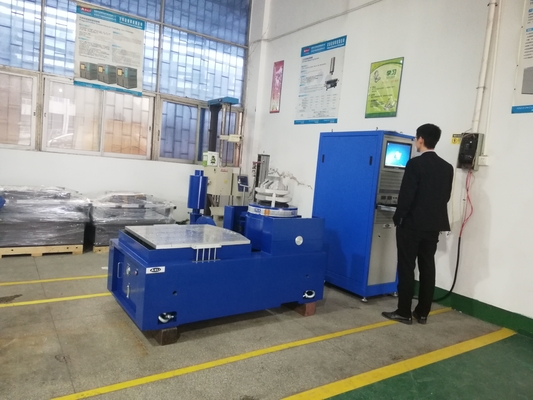

Labor-elektromagnetische Typ Hochfrequenz-Vibration Shaker Tisch Vibration Testsystem ist weit verbreitet in den Bereichen der nationalen Verteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik verwendet,Elektrogeräte, Fahrzeuge und Haushaltsgeräte.
Technischer Parameter:
| Modell |
Nennwert Sine Gewalt(N) |
Bewertet zufällig Gewalt(N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Bewertet - Nein.Vermittlung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

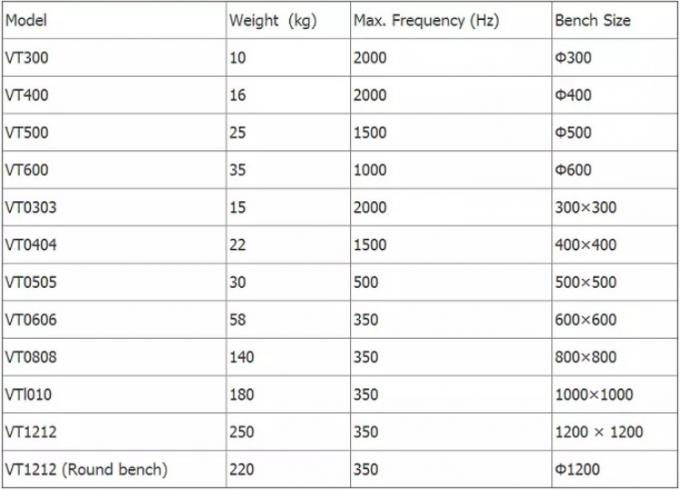

Für vertikale Expansionsanlagen

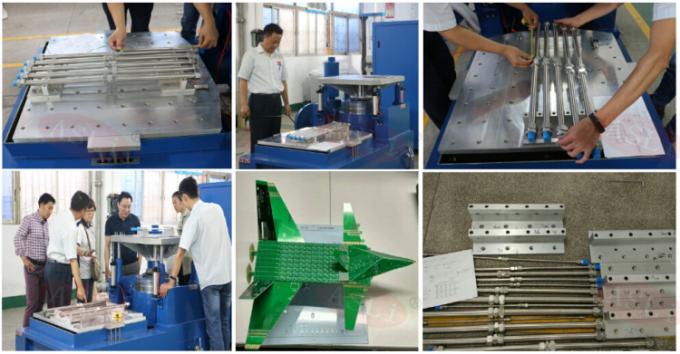

ASLI Marke Schwingungshaker Tisch VT vertikal erweiterte Bank und spezifizierte Klemmen, präzise berechnet, aufwändige Design,um sicherzustellen, dass der Kunde die beste Leistung nach perfekter Struktur erhält, qualitativ hochwertiges Material und Verarbeitung.
Für horizontale Expansionsanlagen
ASLI Marke Vibrationsschüttler Tisch Innerhalb kleiner Ladestelle, um eine höhere Beschleunigung und Arbeitsfrequenz zu realisieren, um die Ladekapazität und Leistung der gesamten Maschinenbank zu verbessern.
Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, bequemer Installation und Anpassung.
Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
