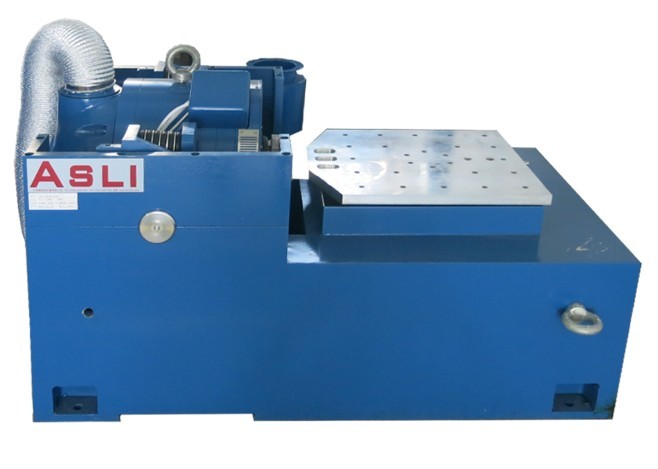

elektromagnetische Prüfmaschine der Erschütterungs-3000N mit Standard UN38.3
Product Details
| Vibrationskraft: | 3000N | Anwendung: | Batterie |
|---|---|---|---|
| Standard: | Standard UN38.3 | Typ: | Elektromagnetische |
| Schwingungsrichtung: | X, Y, Z dreiachsig | Prüfung: | Sinus, gelegentlich, Schock, RSTD |
| Hervorheben |
Standard des Erschütterungs-Testgerät-UN38.3,elektrodynamisches Vibrationssystem 3000N,elektrodynamischer Schüttel-Apparat der Erschütterungs-3000N |
||
Product Description
Beschreibung Anwendung:
3000N Elektromagnetische Vibrationsprüfmaschine mit UN38.3 NormDie Ergebnisse der Studie zeigen, dass diedoppelt magnetische Schaltkreisstruktur, selbst generierte Skelett-Aktionskreise, Luftunterstützung und Rollenlager und lineare Führung,Trunnion Isolation fortschrittliche moderne Technologie und Spezialtechnologie, können in X, Y, Z dreiachsigen Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen durchgeführt werden, die durch die klassischen (Halb-Sinus-, Trapez-,Sägezahnwelle) Puls- und StoßreaktionsspektrentestDiese Produkte werden in den Bereichen Verteidigung, Rüstung, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und anderen Bereichen weit verbreitet.
| Modell:ES-3 | |
|---|---|
| Sineusantrieb | 300 kgf |
| Zufälliger Schub | 300 kgf |
| Schlagantrieb | 600 kgf |
| Frequenzbereich | 2 ~ 2500 Hz |
| Fortgesetzte Vertreibung | 25 mm |
| Die Auswirkungen der Vertreibung | 25 mm |
| Höchstgeschwindigkeit | 10,8 m/s |
| Höchstbeschleunigung | 981 m/s2 |
| Durchmesser der beweglichen Spule | Φ150 mm |
| Erlauben Sie ein exzentrisches Moment | > 196 N.m. |
| Lastanschlusspunkt | 6 Pionten |
| Äquivalente Masse der beweglichen Teile | 3 kg |
| Schraubgröße der Arbeitsplatten (Standard) | M8 |
| Schraubenaufstelltabelle (Durchmesser, Umfang) | 8 auf Φ100mm, 8 auf Φ200mm. |
| Frequenz der axalen Isolierung | 3 Hz |
| Höchstlast | 120 Kilo |
| Leckage des Magnetstroms | < 1 mT |
| Abmessungen (ohne Verpackung) | 730 mm × 550 mm × 650 mm |
| Schwingungstabelle Gewicht | 450 kg |
Eigenschaften der Vibrationsprüfmaschine:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Tragfähigkeit des Vibrationstabels, Verbesserung der Niedrigfrequenzleistung.
ZusammensetzungHochfrequente elektromagnetische Vibrationsprüfmaschine:

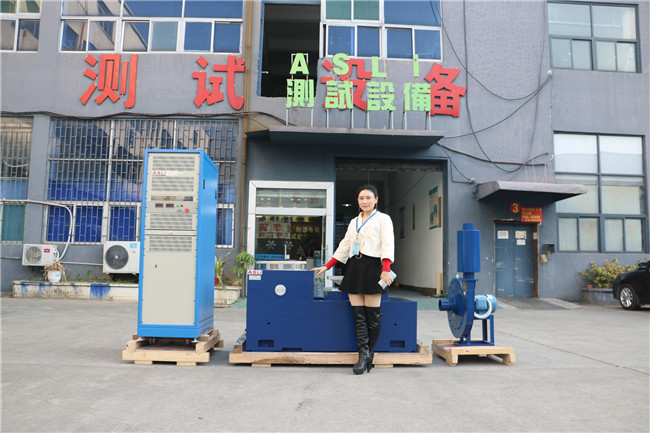

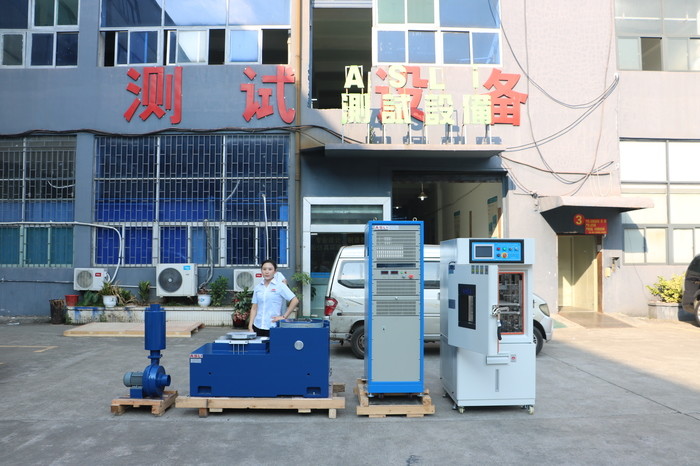

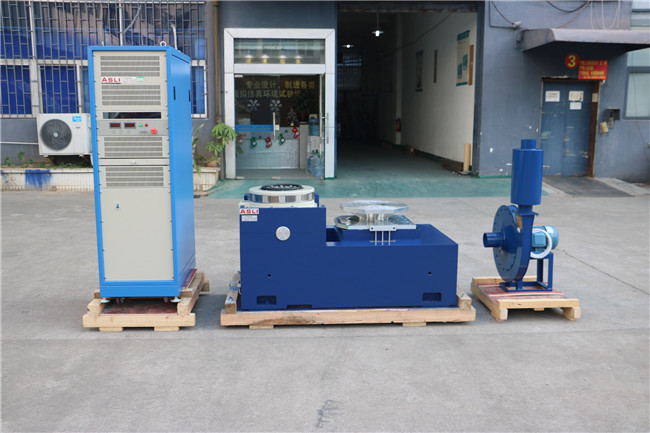

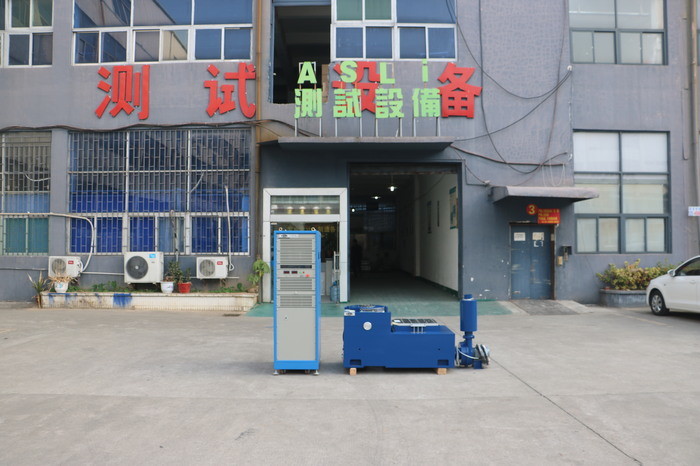

Schwingungstestbank, Leistungsverstärker, Kühlventilator,Slip-Tisch, vertikaler Expanzer
Vorteil des Testsystems zur Vibrationskontrolle:
B. Die geschlossene Steuerung erfolgt durch den DSP-Prozessor und der PC ist unabhängig von der Steuerungsschleife, was die Echtzeit und hohe Effizienz des Steuerungssystems gewährleistet.
C. Geräuscharme Konstruktionsverfahren für 24-Bit-ADC und DAC,32 Floating-Point DSP mit einem dynamischen Bereich von mehr als 120 dB.
D. Der dynamische Bereich der stochastischen Steuerung ist größer als 90 dB.
