Elektromagnetische Hochfrequenz-Vibrationsprüfmaschine horizontal und vertikal
Wie funktioniert ein Vibrationsschüttler?
Das Funktionsprinzip des Schwingungsmessers ist ähnlich wie bei einem Lautsprecher, bei dem ein elektrischer Leiter durch die Wirkung einer elektromagnetischen Kraft im Magnetfeld bewegt wird.Die Kraft zur Beschleunigung des beweglichen Teils wird durch das Gleichgewicht zwischen Treibstrom und magnetischem Fluss erzeugtDaher kann man durch Steuerung des Antriebsstroms den Vibrationsgenerator steuern.
Sine-Zufallsschlag-elektromagnetische Vibrationsprüfungssystem:Die in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Anforderungen gelten für die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse, die in die Liste der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse fallen.
Sine-Zufallsschlag-elektromagnetische Vibrationsprüfungssystem:Automobilindustrie, Elektronik, Luft- und Raumfahrt, Schifffahrt, Telekommunikation, Optoelektronik, Instrumenten usw.
Parameter des Schwingungstestschüttlers:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale (mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Sine-Zufallsschlag-elektromagnetische Vibrationsprüfungssystem Produktmerkmale

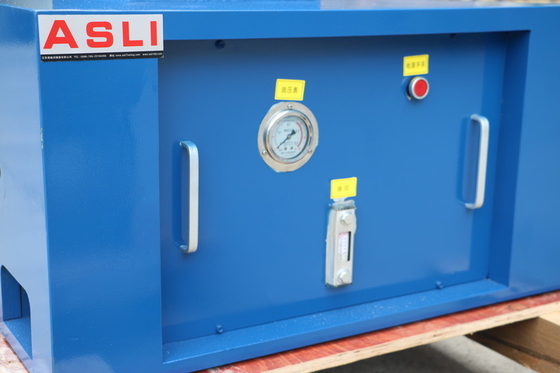

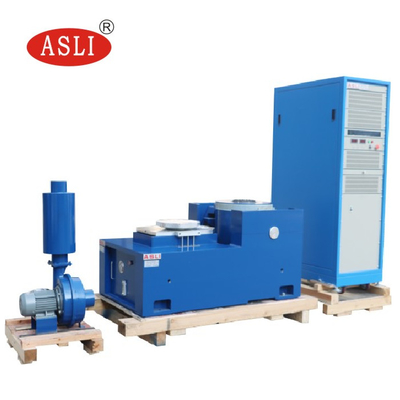

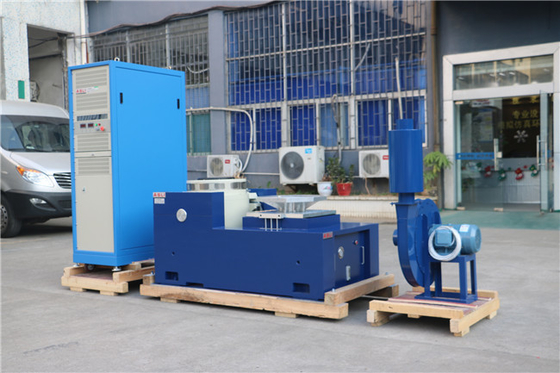

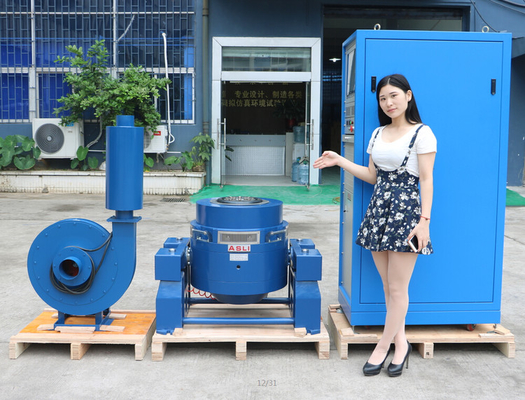

Bilder zur Referenz:

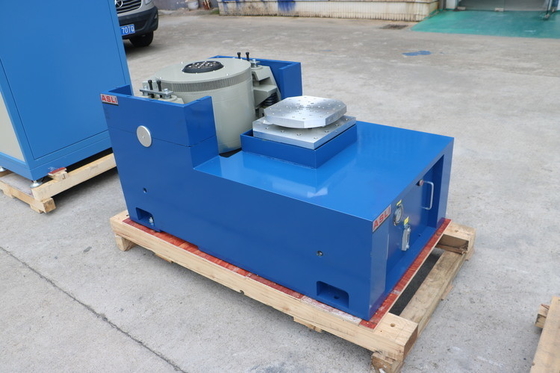

Horizontale Ausdehnertabelle:
Kundenbesuch der ASLI-Firma:
Überseeische Dienstleistungen:
Wenn Sie weitere Informationen überElektromagnetische Typ Hochfrequenz Horizontale und vertikale Vibration Testmaschine, bitte senden Sie Ihre Anfragen.
