Test der Erschütterung ES-6 equipment.pdf

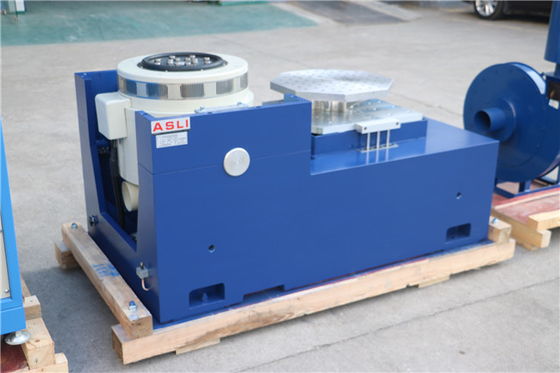

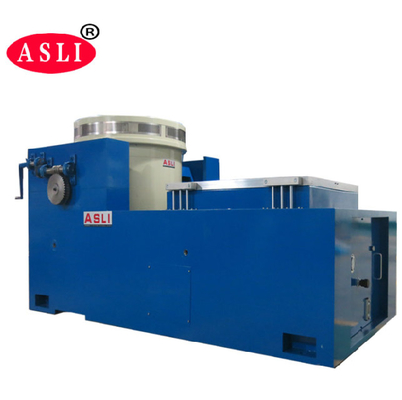

Elektrodynamischer Erschütterungs-Schüttel-Apparat für Sinus-Schleife, Halb-Sinus Schock und gelegentlichen Erschütterungs-Test
Rüttelpultkonfiguration:
Erschütterungsschüttel-apparatsteuerfrequenzstrecke von DC bis 3 kHz und sind für HochbeschleunigungsSchlagproben sowie für die Prüfung mit den sinusförmigen, gelegentlichen und vorübergehenden Erregung passend.

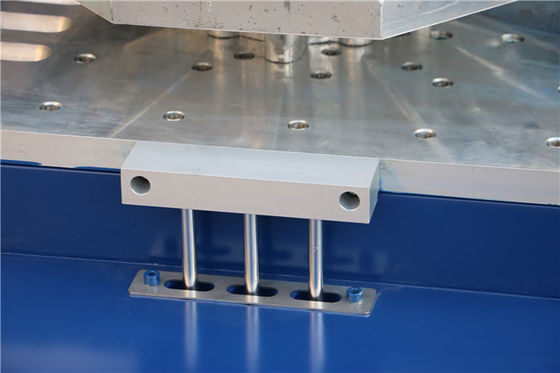

Austauschbare und leichte Armaturen – wirtschaftlich Zunahmeanpassungsfähigkeit, da der gleiche Schüttel-Apparat mit verschiedenen Armaturen gepasst werden kann, um die Befestigungsfläche entsprechend der Größe des Gerätes in Versuch zu justieren.
Anwendung
Hochfrequenzerschütterungs-Schüttel-Apparat nahm die ‚doppel-magnetische Stromkreisstruktur‘, ‚selbst-erzeugte Skelettaktionskreise‘, ‚zerstreute Unterstützung‘ an und ‚Rollenlager und lineare Anleitung‘, moderne moderne Technologie ‚der Drehzapfenisolierung‘ und spezielle Technologie, können in dreiachsiger sinusförmiger Erschütterung X, Y, Z abgeschlossen werden Test und gelegentliche Erschütterungsbreitbandtests, durch den klassischen Impuls- und Schockwartespektrumtest (des halb- Sinus) abgeschlossen zu werden. Es weitverbreitet auf Nationalverteidigung, Waffen, Luftfahrt, Aerospace, Kommunikationen, Elektronik, Elektrogeräten, Kommunikationen, Haushaltsgeräten und anderen Gebieten.
(1) bewertete Kraft: Sinuskraft 6000N; gelegentliche Kraft 6000N; Schockkraft 12000N;
(2) Frequenzbereich: 5Hz zu 3500Hz, Festfrequenz, Schleife hin und her, Sinus, gelegentlich, Schock
(3) Schleife-Frequenz Modus: linear, logarithmisch, Schleife hin und her, Festfrequenz
(4) Schleife-Frequenz Zeiten: 1 bis 32767
(5) Schleife-Frequenz Zeit: Festfrequenz-/einzelnes 1-3600mins, Schleifefrequenzkurven kann angezeigt werden.
(6) Max. Acceleration 1000m/s2 (nicht Last)
(7) Max Load 180Kg
(8) Max. Displacement: 25mm pp. (nicht Last), doppelte Spitze
(9) Auswirkungs-Verschiebung: 25 Millimeter
(10) Gewicht der beweglichen Spule: 6.5kg
(11) Erschütterungs-Richtungen: Vertikale
(12) Erschütterungs-Welle: Sinus, gelegentlich, Schock
(13) Durchmesser der beweglichen Spule: Φ230 Millimeter
(14) Vibrationssystem-Maß (Millimeter): W850xH750xD550mm
(15) Vibrationssystemgewicht: 590kg

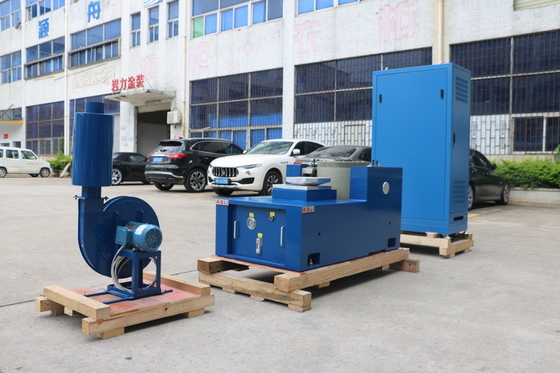

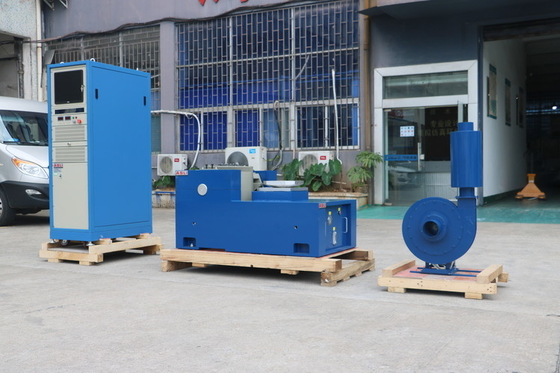

2-2 Erschütterungs-Komponenten-Details
(1) Satz des Erschütterungs-Generators 1
(2) Satz des Erschütterungs-Prüfers 1
(3) Satz der Kommunikations-Verbindungs-Kammer 1
(4) Satz des DA-6 Endverstärkers 1
(5) PC der Erregungs-Energie 1
(7) Fahrer Software 1 Satz
(8) Satz des Kühlsystems 1
(9) industrieller Satz des Computers 1
Technische Parameter:
| Name | Verpackender Schwingtisch/Schwingtisch-Prüfvorrichtung für Autoteile | ||||||||
| Modell | Bewertete Sinus-Kraft (N) | Bewertete gelegentliche Kraft (N) | Frequenzbereich (Hz) | Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) | Bewertete Verschiebung (pp.) Millimeter | Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) | Maß der beweglichen Spule (Millimeter) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
