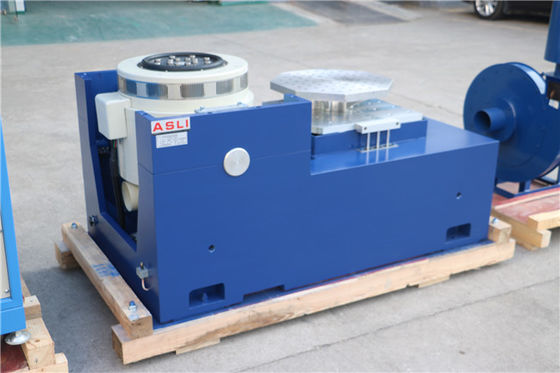

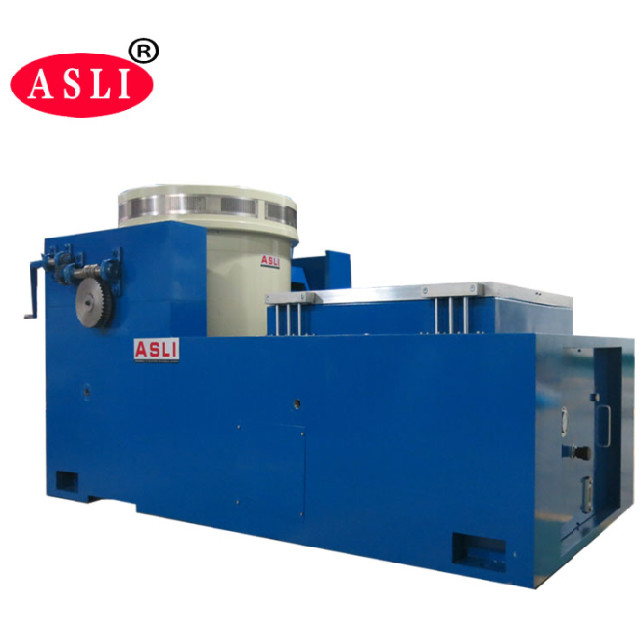

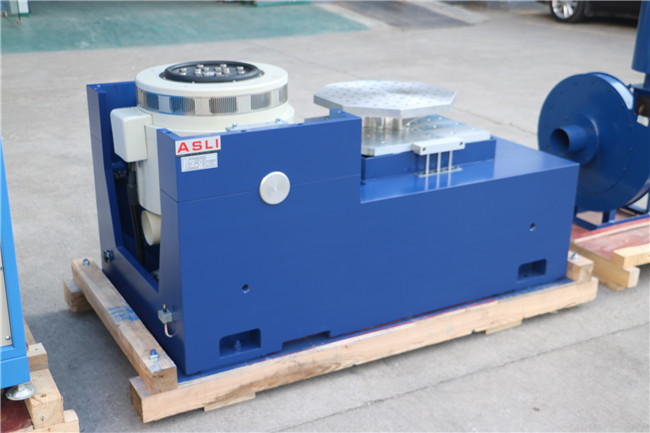

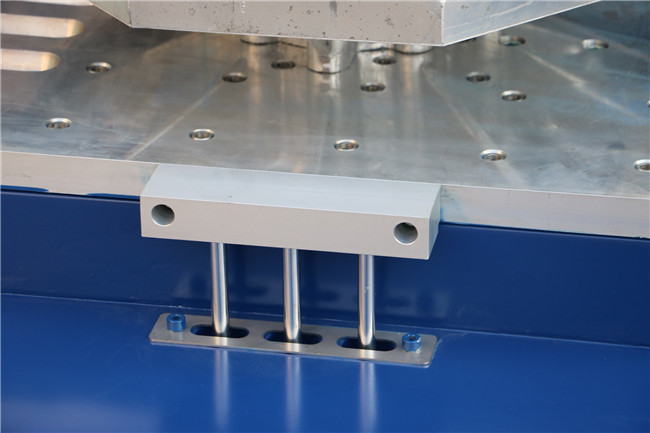

Elektrodynamischer Vibrationsshaker für Sinus-Sweep, Halbsinus-Schock- und Zufallsvibrationstests
Konfiguration des Rütteltisches:
Vibrationsshaker-Steuerfrequenzbereich von DC bis zu 3 kHzHz und eignen sich für Hochbeschleunigungs-Schocktests sowie für Tests mit sinusförmigen, zufälligen und transienten Anregungen.
Austauschbare und leichte Anker – erhöhen wirtschaftlich die Anpassungsfähigkeit, da derselbe Shaker mit verschiedenen Ankern ausgestattet werden kann, um die Montagefläche an die Größe des zu prüfenden Geräts anzupassen.
Anwendung
Der Hochfrequenz-Vibrationsshaker verwendet die 'Doppelmagnetkreisstruktur', 'selbst erzeugte Skelettaktionskreise', 'Luftunterstützung' und 'Rollenlager und lineare Führung', 'Zapfenisolierung' fortschrittliche moderne Technologie und Spezialtechnologie, kann in X-, Y-, Z-Drei-Achsen-Sinusschwingungstests und Breitband-Zufallsvibrationstests durchgeführt werden, um durch den klassischen (Halb-Sinus-) Impuls- und Schockantwortspektrumtest abgeschlossen zu werden. Es wird häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und anderen Bereichen eingesetzt.
(1) Nennkraft: Sinuskraft 6000 N; Zufallskraft 6000 N; Schockkraft 12000 N;
(2) Frequenzbereich: 5 Hz bis 3500 Hz, Festfrequenz, Hin- und Herlauf, Sinus, Zufall, Schock
(3) Sweep-Frequenz-Modus: linear, logarithmisch, Hin- und Herlauf, Festfrequenz
(4) Sweep-Frequenz-Zeiten: 1 bis 32767
(5) Sweep-Frequenz-Zeit: Festfrequenz/einzeln 1-3600 Min., Sweep-Frequenzkurven können angezeigt werden.
(6) Max. Beschleunigung 1000 m/s2 (ohne Last)
(7) Max. Last 180 kg
(8) Max. Verschiebung: 25 mm p-p (ohne Last), Doppelspitze
(9) Stoßverschiebung: 25 mm
(10) Gewicht der Schwingspule: 6,5 kg
(11) Schwingungsrichtungen: vertikal
(12) Schwingungswelle: Sinus, Zufall, Schock
(13) Durchmesser der Schwingspule: Φ230 mm
(14) Abmessungen des Schwingungssystems (mm): B850 x H750 x T550 mm
(15) Gewicht des Schwingungssystems: 590 kg

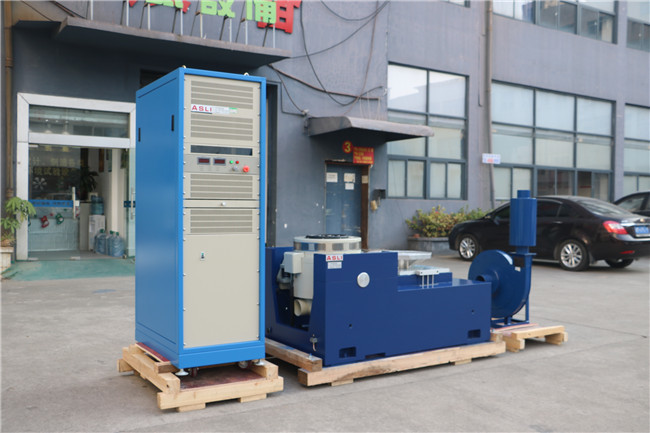

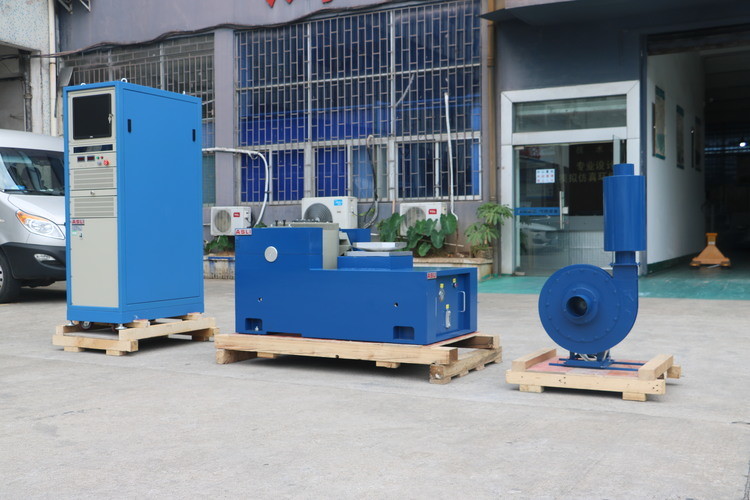

2-2 Details zu den Schwingungskomponenten
(1) Vibrationsgenerator 1 Satz
(2) Vibrationscontroller 1 Satz
(3) Kommunikationsanschlusskammer 1 Satz
(4) DA-6 Leistungsverstärker 1 Satz
(5) Erregungsleistung 1 Stk.
(7) Treibersoftware 1 Satz
(8) Kühlsystem 1 Satz
(9) Industriecomputer 1 Satz
Technische Parameter:
| Name | Verpackungs-Rütteltisch/Rütteltisch-Tester für Autoteile | ||||||||
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverschiebung (p-p) mm | Max. Belastung (kg) | Schwingspule (kg) | Abmessungen der Schwingspule (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
