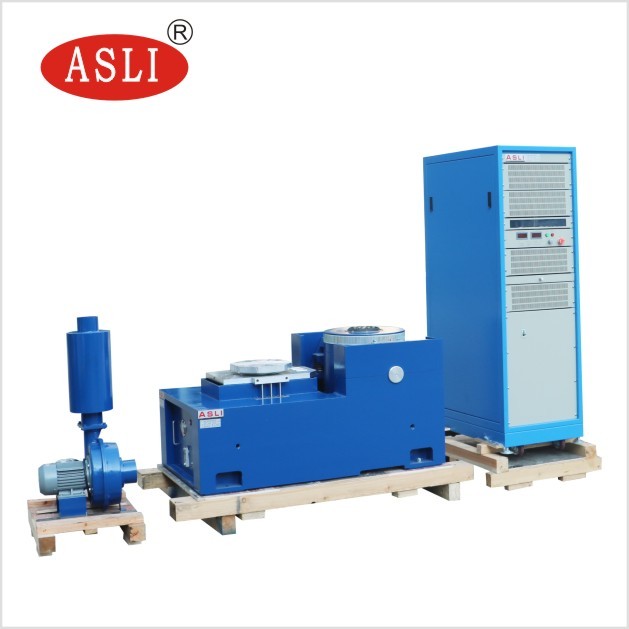

3 Achsen-Vibrationsprüfsysteme für Batterien IEC62619 Vibrationsprüfung mit vertikaler Expansion
Welchen Teststandard erfüllt Ihr Shake-Tisch?
UL 1642:2012 < Norm für Lithiumbatterien >
UL 2054: 2012 < Haushalts- und Gewerbebatterien>
UN38.3 ((2012)
Die in Absatz 1 genannte Regelung gilt nicht.
IEC 62281: 2004
IEC 60086: 2007
Einheitliche Norm IEC 62619
| Modell |
Nennwert Sine Gewalt(N) |
Bewertet zufällig Gewalt(N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Bewertet- Nein.Vermittlung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale (Kg) |
Abmessungen Bewegliche Spirale (mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Prüfsystem für elektromagnetische Hochfrequenzvibrationen Spezifikationen
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7. statische Steifheit, dynamische Steifheit des Lagers kleiner Ballon, die Erhöhung der Tragfähigkeit der Vibrationstabelle, Verbesserung der Niedrigfrequenzleistung.

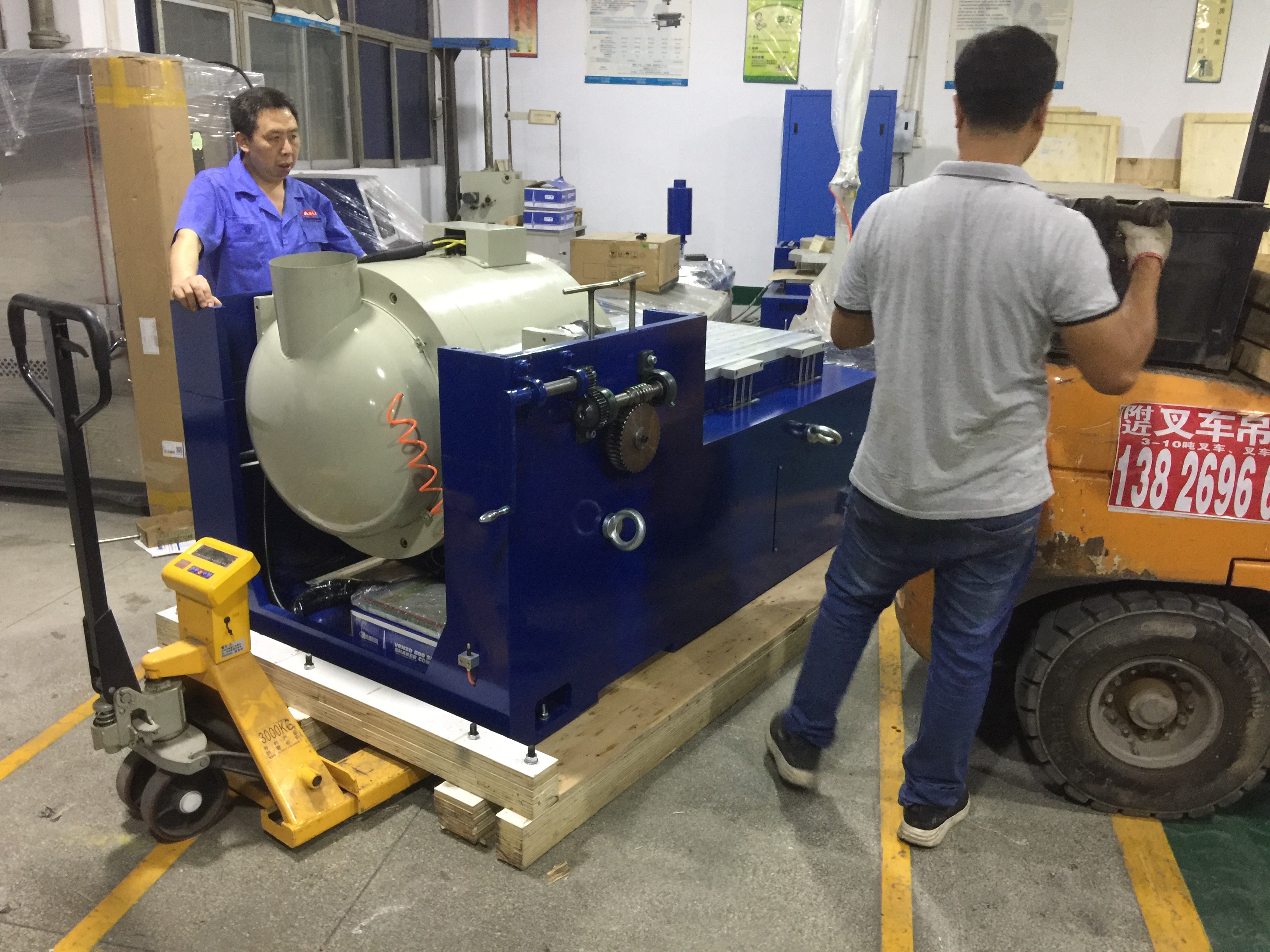

Verpackung: Zuerst PP-Film, dann 10 mm Schaumstoff zwischen Maschine und Gehäuse, und draußen ist ein Standard-Export-Kontrastergehäuse.
