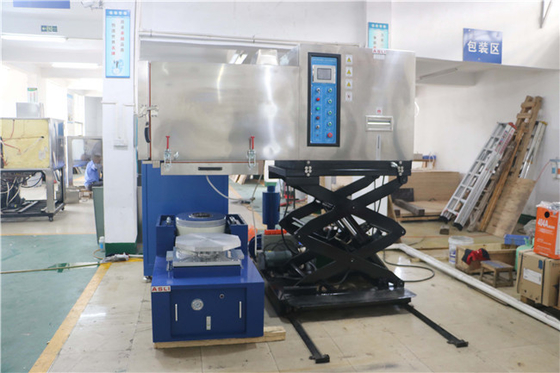

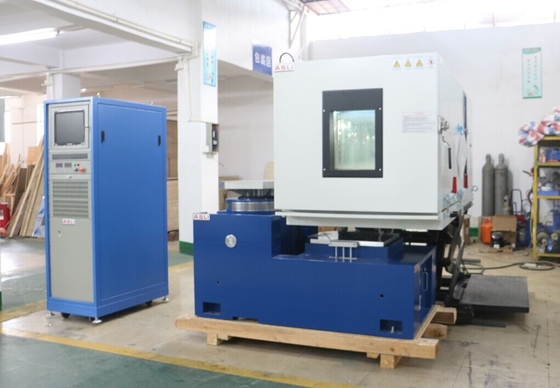

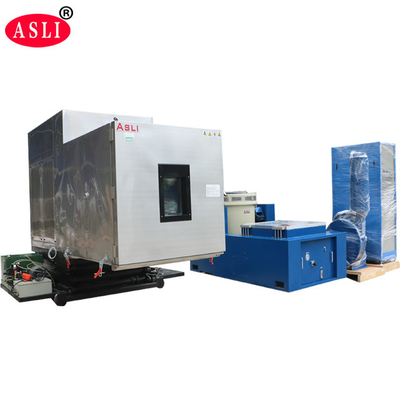

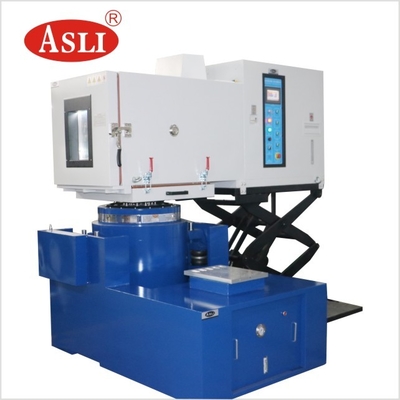

Programmierbare Temperatur-Feuchtigkeit-Vibrationskammer für ABS-Sensor ISO 16750-1 Prüfung
Warum wählen Sie die ASLI-Temperatur-Feuchtigkeit-Vibrationskammer?
1. Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit kompaktem und anmutigem Design; unabhängige Konsole
2. Um den Betrieb zu erleichtern; Originalkühlkompressor und Hauptzubehör aus dem Ausland importiert
3Importierte LCD-Kolor-Touchscreen-Controller, mit dem die Fahrzeugtemperatur- und Luftfeuchtigkeit programmiert werden kann;
4. mit R232 Telekommunikationsoberfläche. Um die einzigartigen Anforderungen des Kunden zu erfüllen, können die Benutzer aus verschiedenen Modellen der Vibrationsprüfbank wählen, um sicherzustellen, dass zusätzlich zu guter
5. Wärme-und Luftdichtungssystem, wird diese Vibration Bank auch bemerkenswerte Wirkung von mechanischen Vibration
Zuverlässigkeitsprüfgeräte, Stoßschwingungen
Technische Parameter:
| Modell | THV-408 ((A~F) |
| Innerer Bereich | W600 × H850 × D800 (mm) |
| Außendimension | W850 × H1950 × D2100 (mm) |
| Temperaturbereich | Niedrige Temperatur: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Hohe Temperatur: 100 °C (~ 150 °C) |
| Luftfeuchtigkeit | 20%~98% R.H. ((10%-98% R.H. / 5%-98% R.H. ist eine spezielle optionale Bedingung, benötigen Dehumidifier) |
|
Analysegenauigkeit / Verteilung Temperatur und Luftfeuchtigkeit |
0.1oC; 0,1% RH/±2,0oC; ±3,0% RH |
|
Kontrollgenauigkeit der Temperatur und Feuchtigkeit |
±0,5 °C; ±2,5% RH |
|
Temperatur Aufstieg/Abstieg Geschwindigkeitsrate |
Temperaturanstieg ca. 0,1 bis 3,0 °C/min. Temperaturrückgang ca. 0,1 bis 1,5 °C/min. (Die fallende Geschwindigkeitsrate Min.1.5oC/min ist eine spezielle, fakultative Bedingung) |
|
Intern und Außenmaterial |
Material des Innenkästchens ist SUS 304# Edelstahl, des Außenkästchens Edelstahl oder See kaltgewalztes Stahl mit Lack. |
| Isolationsmaterial | Widerstandsfähig gegen hohe Temperaturen, hohe Dichte, Chlorformat, Ethylacetat-Schaum-Dämmstoffe |
| Kühlsystem | Windkühlung oder Wasserkühlung/Einsegmentkompressor ((-40oC, Doppelsegmentkompressor -70oC) |
| Schutzvorrichtungen |
Sicherungsfreier Schalter, Überlastschalter für Kompressor,Hoch- und Niederspannungskühlmittel Schutzschalter, Schalter gegen Überfeuchte und Übertemperatur, Sicherungen, Fehlerwarnsystem, Warnschutz für die kurzzeitige Lagerung von Wasser |
| Zusätzliches Zubehör | Innentür mit Betriebsloch (optional), Recorder (optional), Wasserreiniger, Entfeuchter |
|
Vibrationen Prüfgeräte |
Wählen Sie die richtige Vibrationsprüfbank nach den Testbedingungen des Kunden, die technischen Parameter Bitte nehmen Sie die Elektrodynamik. |
| Macht | AC380V 3 Phrase 5 Zeilen, 50/60HZ |
| Name | Verpackungsschwingungstafel/Schwingungstafelprüfer für Autoteile | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
