180kg Erschütterungs-Prüfungs-Systeme der Lasts-6000N elektromagnetische für Drittpartei-Inspektion
Product Details
| Vibrationskraft: | 6000N | Schwingungsrichtung: | 3 Achse |
|---|---|---|---|
| Gewicht der beweglichen Spule: | 6.5 kg | Verlagerung: | 25 mm |
| Max. Beschleunigung: | 100 g | Anwendung: | Kleine Komponente |
| Hervorheben |
Prüfungs-Systeme der Erschütterungs-6000N,Erschütterungs-Prüfungs-Systeme der Lasts-180kg,elektromagnetischer Schüttel-Apparat der Erschütterungs-6000N |
||
Product Description
Elektromagnetische Schwingungsprüfsysteme für die Inspektion durch Dritte
Was ist Hochfrequenz-Vibrationsprüfung?
Hochfrequente, leistungsstarke hydraulische Vibrationsprüfsysteme für vertikale, horizontale, mehrsachsige, rotierende und akustische Prüfungen.mit einer Breite von nicht mehr als 20 mm, hydraulische Stromversorgungen, Lager, Kupplungen und Torsionsvibrationstische.
Dokument zum Speichern herunterladen -- hier klicken ----→Mechanische Vibrationsprüfungssystem ES-10.pdf
Elektromagnetische Schwingungsprüfsysteme für die Inspektion durch Dritte
Technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Eigenschaften:
1Robuste Aufhängung und lineare Bewegungsführung, hohe Tragfähigkeit, gute Führungsfunktionen, hohe Stabilität.
2. Ladezentrum Airbag mit hoher statischer Steifheit und geringer dynamischer Steifheit, starke Tragfähigkeit, perfekte Leistung bei Amplitudenvariationen.
3Hocheffiziente Leistungsschalter der D-Klasse, 3-Sigma Spitzenstrom, geringer Stromverbrauch und minimale harmonische Verzerrung.
4Schnelle Selbstdiagnose mit Sicherheitsverbindung, hohe Sicherheitssicherheit.
5. Airbag Stoßdämmerung für Vibrationsplattform ohne zusätzliches Fundament, perfekte Wiedergabe der Vibrationswelle und Verringerung der Vibrationsübertragbarkeit.
6Horizontale und vertikale Ausbauplattformen für verschiedene Anwendungen.
7Einfache Steuerung.

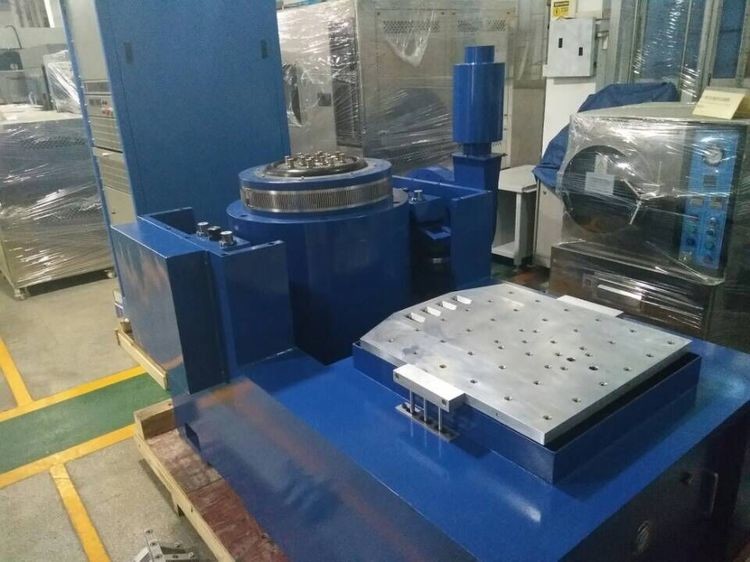

technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 bis 1000 5 bis 1200 5 bis 2000 |
27.5 33.0 45 |
Funktionsprinzip des Schwingungsschüttlers
Das Funktionsprinzip des elektromagnetischen Vibrationserregers ist ähnlich wie bei einem Lautsprecher, bei dem elektrischeDie Kraft zur Beschleunigung derDas bewegliche Teil wird durch das Gleichgewicht zwischen Antriebsstrom und Magnetstrom erzeugt.Durch die Steuerung des Antriebsstroms kann der Vibrationsgenerator gesteuert werden.
Die maximale Beschleunigungsstufe des elektromagnetischen Schwingungsauslösers wird durch die maximaleBei niedriger Frequenz ist die Verschiebung des beweglichen Teils so eingeschränkt, daß dieDie Resonanzfrequenz des beweglichen Elements wird höher eingestellt.als die Obergrenze des Frequenzbereichs.
Die Leistung des Vibrationsgenerators kann durch die Grafik, die die maximaleDurch die Verwendung eines Log-Log-Graphs wird die Beschränkung der Verschiebungkann durch eine gerade Linie mit einer Neigung von 6 dB/Oktave ausgedrückt werden.
