3 - Erschütterungs-Testgerät 3000Hz 20000N elektromagnetisches für Elektronik-Teile
Product Details
| Schwingungsrichtung: | Achse XYZ | Schwingungswelle: | Zufälliger Sinus |
|---|---|---|---|
| Verlagerung: | 51 mm | Größe der Tabelle: | 800*800 mm |
| Anwendung: | Elektronikteile | Macht: | AC380V 3-Phase-5-Leitung |
| Hervorheben |
Testgerät der Erschütterungs-3000Hz,Testgerät der Erschütterungs-3Hz,elektrodynamischer Schüttel-Apparat der Erschütterungs-20000N |
||
Product Description

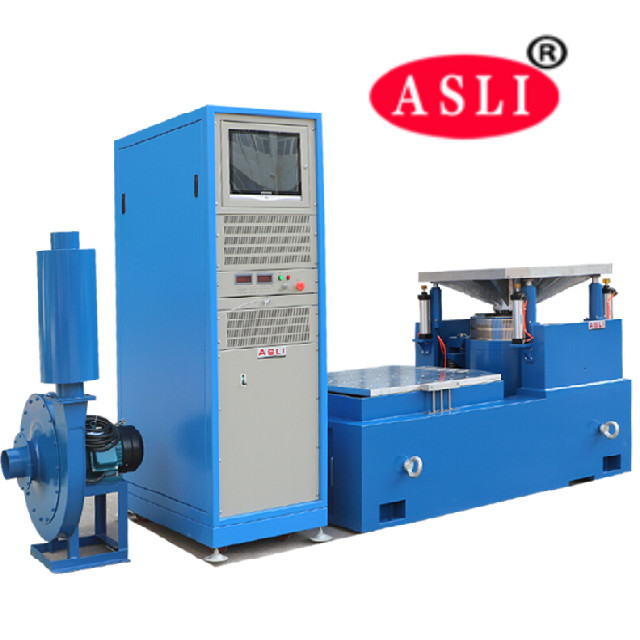

Hochfrequenz-elektromagnetische Vibrationsprüfgeräte für Elektronikteile
Was ist ein Vibrationstest?
Produkte werden täglich in Paketen und Containern über die ganze Welt transportiert. Sie können mit Fahrzeugen, Schiffen oder Flugzeugen transportiert werden, sind aber in jedem Modus Vibrationen ausgesetzt.Eine Vibrationsprüfung wird häufig als Qualitätskontrollwerkzeug verwendet, um Produkte vor dem Versand Vibrationen auszusetzen.Die Ergebnisse können für das Produkt- und Verpackungsdesign verwendet werden, um Schäden durch Schütteln und Springen zu reduzieren.
Dokument zum Speichern herunterladen -- hier klicken ----→Vibrationsprüfgeräte ES-20.pdf
Hochfrequenz-elektromagnetische Vibrationsprüfgeräte für Elektronikteile technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
technische Parameter des vertikalen Expanders:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Multimode-Regelung
Sine, zufällige, Resonanzsuche und Aufenthaltsort, typische Aufprall- und Straßensimulationsmodi.
STRONGE-TRAGEN-Kapazität
Der zentrale Last-Airbag weist eine hohe statische Steifigkeit, eine geringe dynamische Steifigkeit, eine hohe Tragfähigkeit und eine gute Wirkung bei Veränderungen der Amplituden auf.
Störungskontrolle
Doppelmagnetische Design Flussleckage und das Magnetfeld ist einheitlich gelöst, um starke elektromagnetische Feldsteuerung Schaltkreis Störungen
Neben dem Vibrationsprüfer umfasst unser Sortiment auch:
(1) Temperatur-/Feuchtigkeitstestreihe: Temperatur-/Feuchtigkeitstestkammer, Stabilitätslaufkammer, Thermo-Schock-Testkammer,UV-Prüfkammer für Temperatur, Luftfeuchtigkeit, Rampen-Temperatur-Kammer.
(2) Alterungstestreihe:Hohe TemperaturOfen, Vakuumtrockner, Luftlüftung Alterungstestkammer, Dampfalterungstestkammer, Ozon-Testkammer, Verbrennung in Prüfgeräten
(3) WettersimulationentReihe: Regensprühprüfkammer, Staubprüfkammer, Alterungstestkammer mit Xenonlampe, UV-WiderstandstestkammerbEr
(4) Mechanische Prüfreihen: Vibrationsprüfmaschine, Fallprüfmaschine,Bump Test-Maschine, Beschleunigung mechanischer Stoßmessgerätund so weiter.
