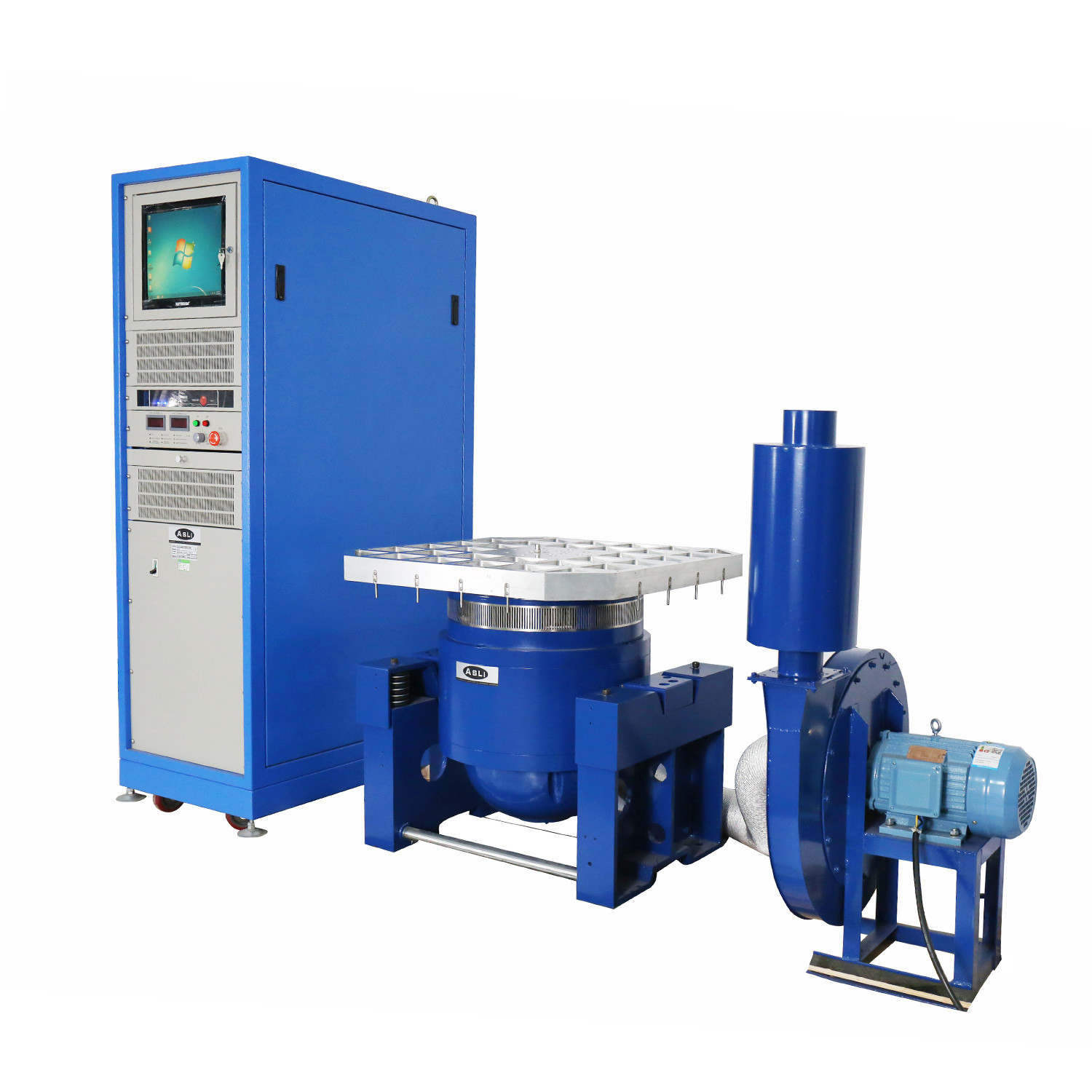

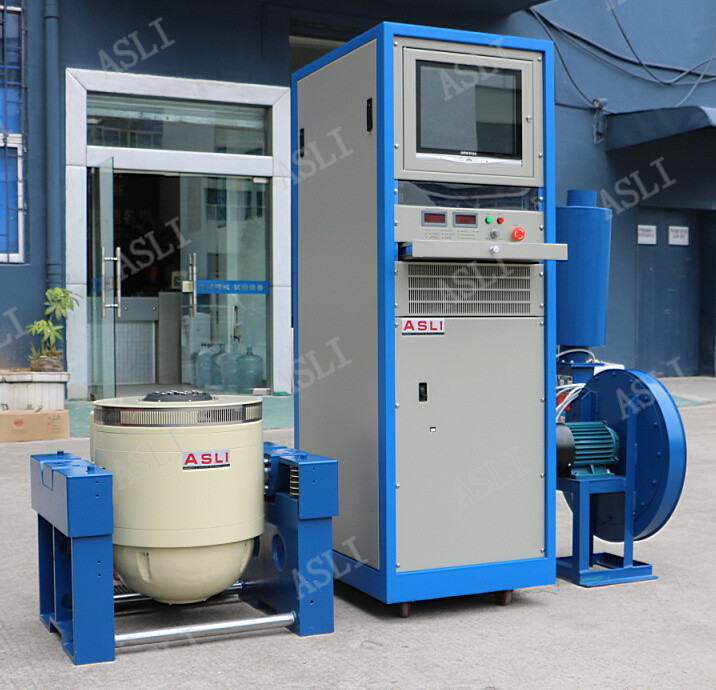

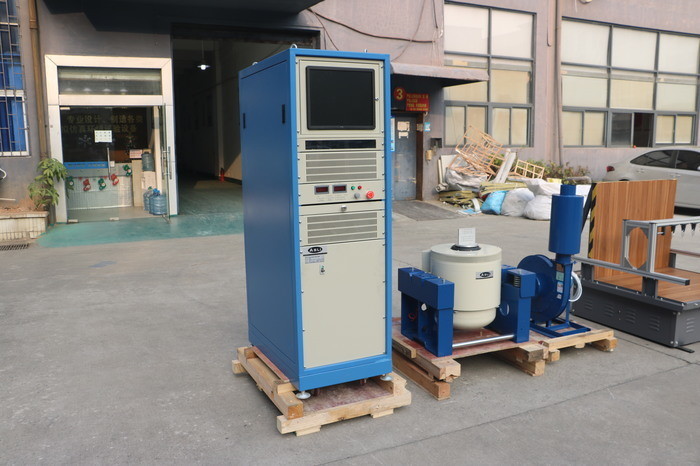

Sinus- und zufälliger elektromagnetischer Hochfrequenzvibrationsmessgerät
Was ist der RMS-Wert bei Vibrationsprüfungen?
Bei Vibrationsprüfungen ist in der Regel gefordert, daß ein Zufallssignal Spitzenwerte von dreimal dem RMS-Wert enthält.Die Kraft, die von einem Exzitator erzeugt wird, ist hauptsächlich durch die Erwärmungseffekte des Stroms begrenzt. d. h. der RMS-Wert, während die Leistung des Verstärkers durch die Spitzenwerte beeinflusst wird.
Dokument zum Speichern herunterladen -- hier klicken ----→ES-3 Vibrationsprüfer.pdf
Sinus- und zufälliger elektromagnetischer Hochfrequenzvibrationsmessgerätvollständig gemäß der Standardkonstruktion für die Batterieprüfung, Simulation, unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie,die Batterie oder das Batteriepaket an der Vibrationstabelle befestigt ist, die gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsart entlang der Batterieprobe Vibrationen von drei gegenseitig senkrechten Richtungen gemessen Batterie nicht lecken sollte,Verliere nicht den Mut., nicht gebrochen, kein Feuer und keine Explosion.
Technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Leistungsverstärker | |
| Leistung des Verstärkers | 30 kVA |
| SNR | > 65 dB |
| Nenn-Ausgangsspannung | 120 Vrs |
| Abmessungen (L × W × H, nicht verpackt) | 800x900x2,100 mm |
| Bläser | |
| Luftvolumen | 0.46 m3/s |
| Macht | 7.5 kW |
| Durchmesser des Luftkanals | 200 mm |
| Luftdruck | 80,8 kPa |
| Einrichtung | Fähig zur Anbindung an die Decke (bis zu zwei 90-Grad-Biegungen), maximal 20° |

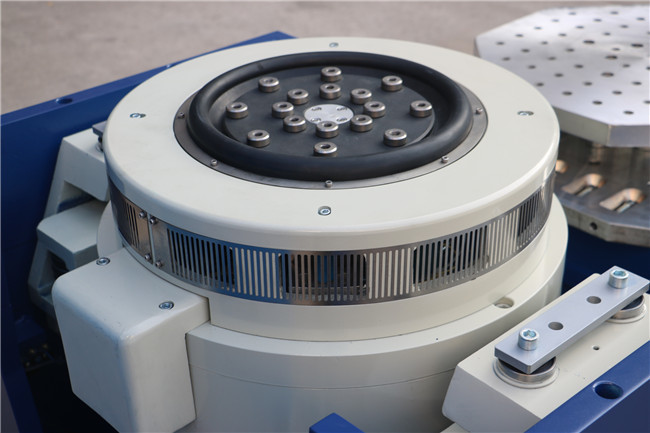

Vibrationsschüttler Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Vibrationskapazität, Verbesserung der Niederfrequenzleistung.
