MIL-STD-810 Vernünftiger hochfrequenter elektrodynamischer Schwingungstester
Wie können verschiedene Industrieerzeugnisse durch Schwingungsbelastung bewertet werden?

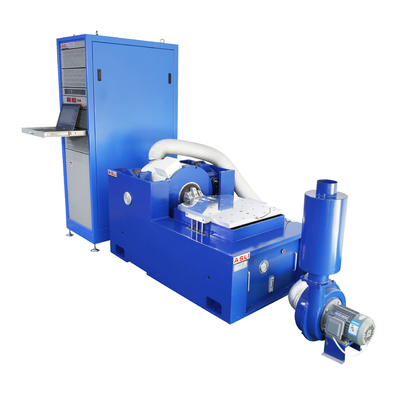

EMIC Elektrodynamisches Schwingungstestsystem zur Bewertung von Industrieprodukten gegen Schwingungen.Dieses System besteht aus einem Vibrationsgenerator, ein Leistungsverstärker und ein Vibrationskontrollsystem.
Dokument zum Speichern herunterladen -- hier klicken ----→Vibrationsprüfkammer ES-6.pdf
1. Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit kompaktem und anmutigem Design; unabhängige Konsole
2. Um den Betrieb zu erleichtern; Originalkühlkompressor und Hauptzubehör aus dem Ausland importiert
3Importierte LCD-Kolor-Touchscreen-Controller, mit dem die Fahrzeugtemperatur- und Luftfeuchtigkeit programmiert werden kann;
4. mit R232 Telekommunikationsoberfläche. Um die einzigartigen Anforderungen des Kunden zu erfüllen, können die Benutzer aus verschiedenen Modellen der Vibrationsprüfbank wählen, um sicherzustellen, dass zusätzlich zu guter
5. Wärme-und Luftdichtungssystem, wird diese Vibration Bank auch bemerkenswerte Wirkung von mechanischen Vibration
Zuverlässigkeitsprüfgeräte, Stoßschwingungen
| Systemspezifikation | |||
| Systemmodell: | ES- 6 | ||
| Frequenzbereich: | 3 ~ 3500 | ||
| Nennkraft | Sineus N | 6000 | |
| Zufälliges N | 12000 | ||
| Schlag N | 12000 | ||
| Maximaler Acc. | Sinus (m/s2) | 1000 | |
| Zufällig (m/s2 rms) | 1000 | ||
| Schlagkraft ((m/s2) | 2000 | ||
| Höchstgeschwindigkeit. | Sinus (m/s2) | 1.6 | |
| Schlagkraft ((m/s2) | 1.6 | ||
| Maximaler Disp. | Maximale Reisezeit mm (p-p) |
51 | |
| Bewegungsspule | 6.5 kg | ||
| Abmessung der beweglichen Spirale | Durchmesser 230 mm | ||
| Maximale Belastung: | 180 kg | ||
| Name | Verpackungsschwingungstafel/Schwingungstafelprüfer für Autoteile | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Bitte zögern Sie nicht, Ihre Anfragen zu senden, damit wir Ihnen weitere Informationen senden können.
