Universalelektrodynamische Erschütterungs-Hochfrequenzprüfvorrichtung für PWB
Product Details
| Häufigkeit: | 5Hz~ 3500Hz | Gebrauch: | Simulationsschwingungstests |
|---|---|---|---|
| Schwingungsrichtung: | x-yz | Maximal Geschwindigkeit.: | 10,6 m/s |
| bewegliche Spule: | 6.5 kg | Anwendung: | PCB |
| Hervorheben |
Elektrodynamische Erschütterungs-Prüfvorrichtung für PWB,igh Frequenz-elektrodynamische Erschütterungs-Prüfvorrichtung,Universalhochfrequenzerschütterungs-Schüttel-Apparat |
||
Product Description
- Ich weiß.Universeller Hochfrequenz-Elektrodynamik-Vibrationsprüfer für PCB
Was ist der RMS-Wert bei Vibrationsprüfungen?
Bei Vibrationsprüfungen ist in der Regel gefordert, daß ein Zufallssignal Spitzenwerte von dreimal dem RMS-Wert enthält.Die Kraft, die von einem Exzitator erzeugt wird, ist hauptsächlich durch die Erwärmung des Stroms begrenzt.. d.h. der RMS-Wert, während die Leistung des Verstärkers durch die Spitzenwerte beeinflusst wird.
Dokument zum Speichern herunterladen -- hier klicken ----→ES-3A Vibrationsprüfer.pdf
Elektromagnetische Vibrationsprüfmaschine ist für hohe Qualität, hohe Leistung und hohe Zuverlässigkeit, Präzision und Genauigkeit sowie einen bequemen Betrieb bestimmt.Es handelt sich um eine Prüfplattform, die allen Prüfvorgaben entspricht., und kann einschließlich IEC, MIL-STD, JIS, ASTM und anderen Spezifikationen ausgeführt werden.
Produktmerkmale
* Flexibles Aufhängungssystem und gerade Linienführung, starke Tragfähigkeit, gute Lenkleistung und hohe Stabilität.
* Die statische Steifigkeit des zentralen Last-Airbags ist groß, die dynamische Steifigkeit gering, die Tragfähigkeit stark und die dynamische Leistung ausgezeichnet.
* Schnelle Selbstdiagnose und Schutz der Kette, hohe Sicherheit und Zuverlässigkeit;
* Die Airbag-Absperrung und -Dämpfung sorgt dafür, daß der Vibrator kein spezielles Fundament benötigt, reproduziert die Vibrationswelle perfekt und verringert die Vibrationsübertragung.
* Verschiedene Verwendungsmöglichkeiten für horizontale und vertikale Ausbauplattformen;
* Es kann mit allen Arten von Vibrationsreglern verwendet werden, und die Bedienung ist einfach.
Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vertikale Erweiterte Bänke
VT vertikal erweiterte Bänke und spezifizierte Klemmen, präzise berechnet, aufwändige Konstruktion, um sicherzustellen, dass der Kunde erworben die beste Leistung nach perfekten

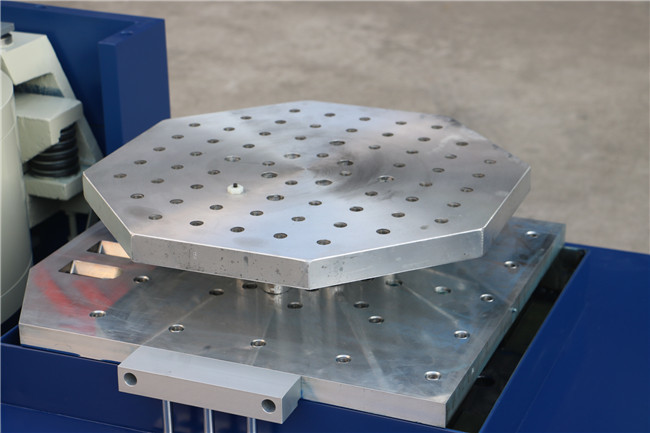

Horizontale Standmerkmale:
Innerhalb einer kleinen Ladestelle, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, um die Ladekapazität und Leistung der gesamten Maschine zu verbessern.
Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, bequemer Installation und Anpassung.
Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.

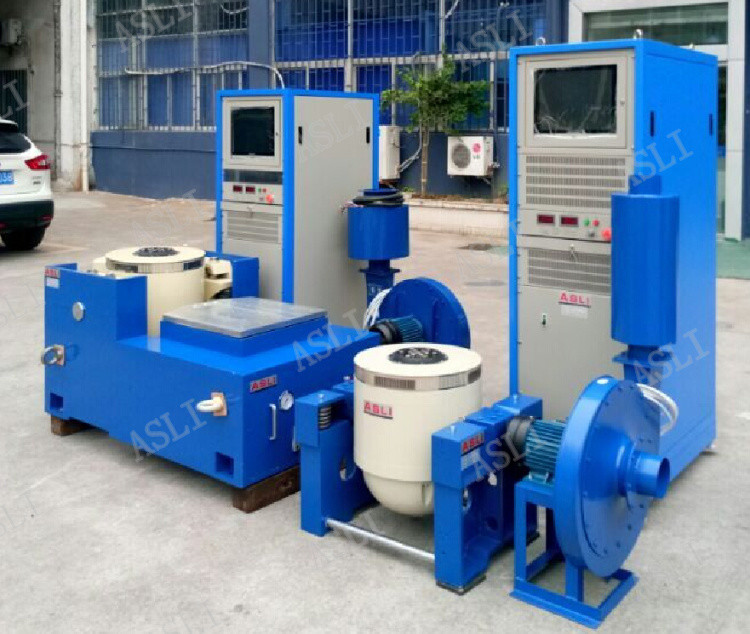

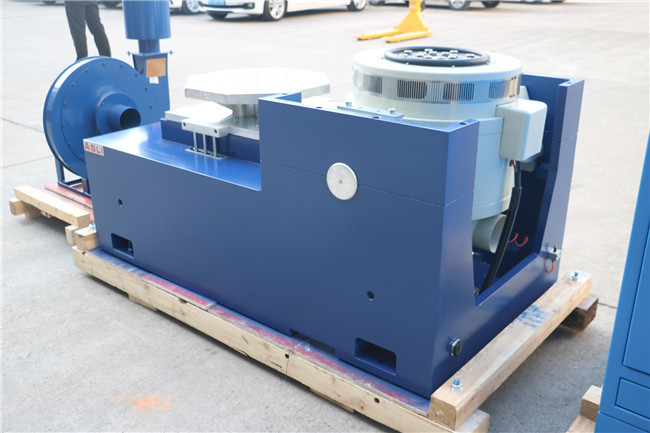

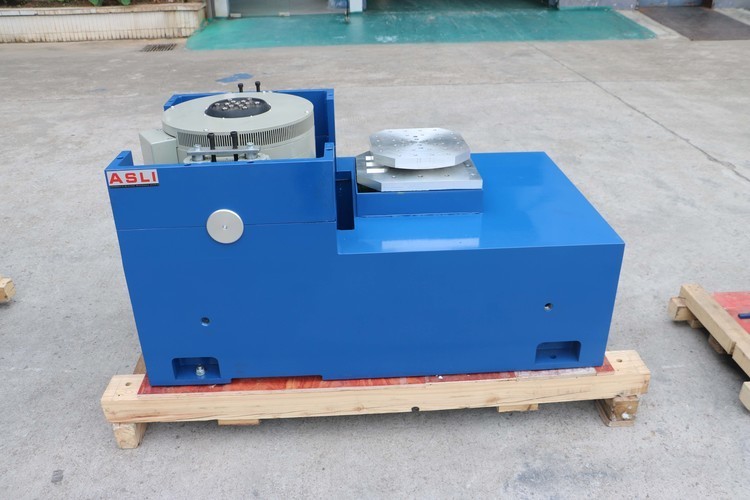

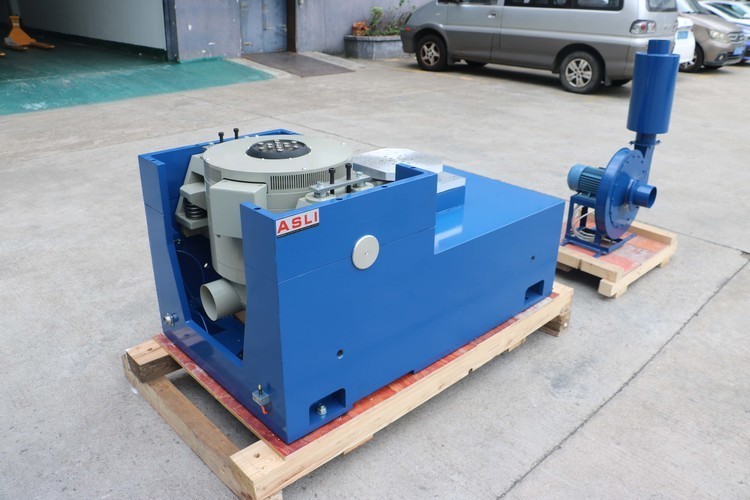

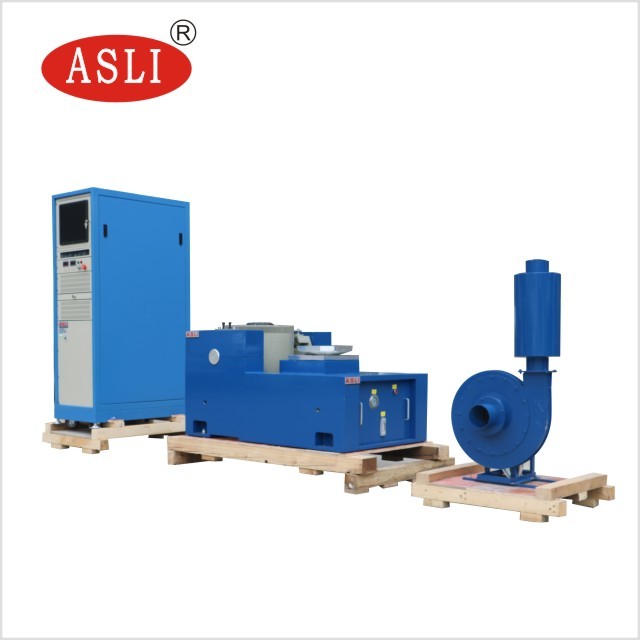

Bilder zur Referenz:
Relative Produkte:
 |
 |
 |
| PCT-Prüfkammer | Fallprüfmaschine | Temperatur, Feuchtigkeit, Vibrationsschüttler |
Bitte zögern Sie nicht, Ihre Anfragen zu Universeller Hochfrequenz-Elektrodynamik-Vibrationsprüfer für PCB
