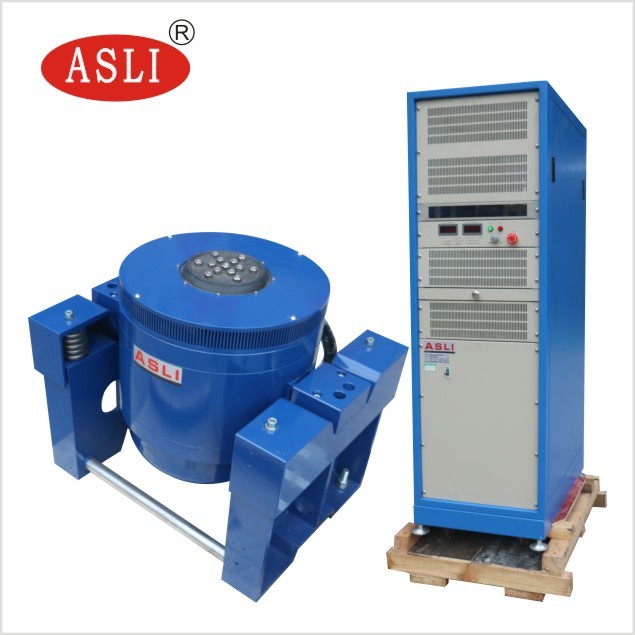

RTCA DO-160 (EUROCAE ED-14) elektrodynamische Schwingungsschaukel-System Schwingungsprüfungssystem
Beschreibung Anwendung:
RTCA DO-160 (EUROCAE ED-14) elektrodynamische Schwingungsschaukel-System SchwingungsprüfungssystemDie Ergebnisse der Studie zeigen, dass diedoppelt magnetische Schaltkreisstruktur, selbst erzeugte Skelett-Aktionskreise, Luftunterstützung und Rollenlager und lineare Führung,Trunnion Isolation fortschrittliche moderne Technologie und Spezialtechnologie, können in X, Y, Z dreiachsigen Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen durchgeführt werden, die durch die klassischen (Halb-Sinus-, Trapez-Sägezahnwelle) Puls- und StoßreaktionsspektrentestDiese Produkte werden in den Bereichen Verteidigung, Rüstung, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und anderen Bereichen weit verbreitet.
| Modell:ES-3 | |
|---|---|
| Sineusantrieb | 300 kgf |
| Zufälliger Schub | 300 kgf |
| Schlagantrieb | 600 kgf |
| Frequenzbereich | 2 ~ 2500 Hz |
| Fortgesetzte Vertreibung | 25 mm |
| Die Auswirkungen der Vertreibung | 25 mm |
| Höchstgeschwindigkeit | 10,8 m/s |
| Höchstbeschleunigung | 981 m/s2 |
| Durchmesser der beweglichen Spule | Φ150 mm |
| Erlauben Sie ein exzentrisches Moment | > 196 N.m. |
| Lastanschlusspunkt | 6 Pionten |
| Äquivalente Masse der beweglichen Teile | 3 kg |
| Schraubgröße der Arbeitsplatten (Standard) | M8 |
| Schraubenaufstellungstabelle (Durchmesser, Umfang) | 8 auf Φ100mm, 8 auf Φ200mm. |
| Frequenz der axalen Isolierung | 3 Hz |
| Höchstlast | 120 Kilo |
| Leckage des Magnetstroms | < 1 mT |
| Abmessungen (ohne Verpackung) | 730 mm × 550 mm × 650 mm |
| Schwingungstabelle Gewicht | 450 kg |
RTCA DO-160 (EUROCAE ED-14) elektrodynamische Schwingungsschaukel-System SchwingungsprüfungssystemEigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7. statische Steifheit, dynamische Steifheit des Lagers kleiner Ballon, Erhöhung der Vibrationstabelle Tragfähigkeit, Verbesserung der Niedrigfrequenzleistung.

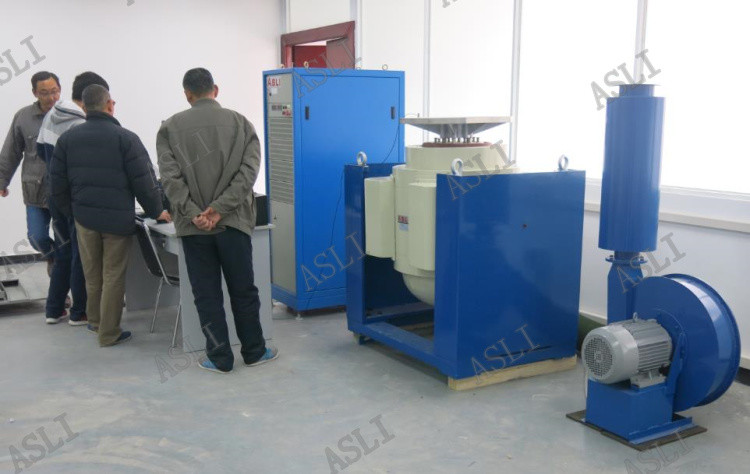

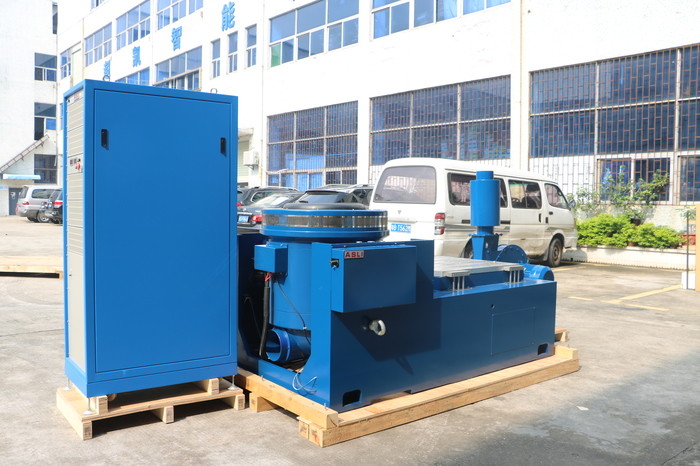

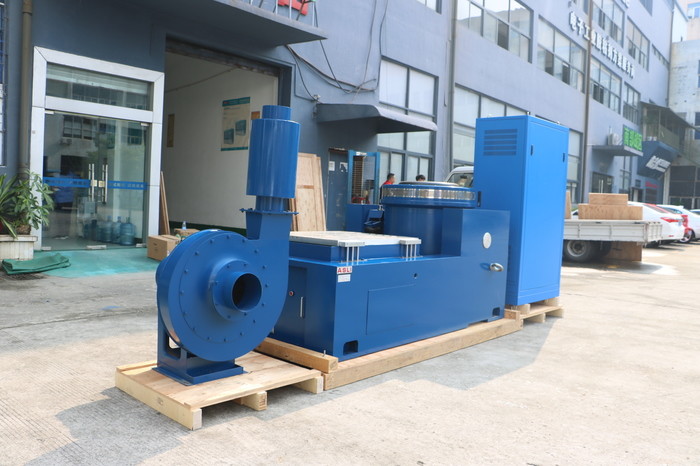

ZusammensetzungRTCA DO-160 (EUROCAE ED-14) elektrodynamische Schwingungsschaukel-System Schwingungsprüfungssystem
Schwingungstestbank, Leistungsverstärker, Kühlventilator,Slip-Tisch, vertikaler Expanzer
Horizontale Standmerkmale:
Innerhalb einer kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu realisieren, um die Ladefähigkeit und Leistung der gesamten Maschine zu verbessern.
Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, bequem zu installieren und anzupassen.
Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
Vertikale Erweiterte Bänke
VT vertikal erweiterte Bänke und spezifizierte Klemmen, präzise berechnet, aufwändige Konstruktion, um sicherzustellen, dass der Kunde erworben die beste Leistung nach perfekten
