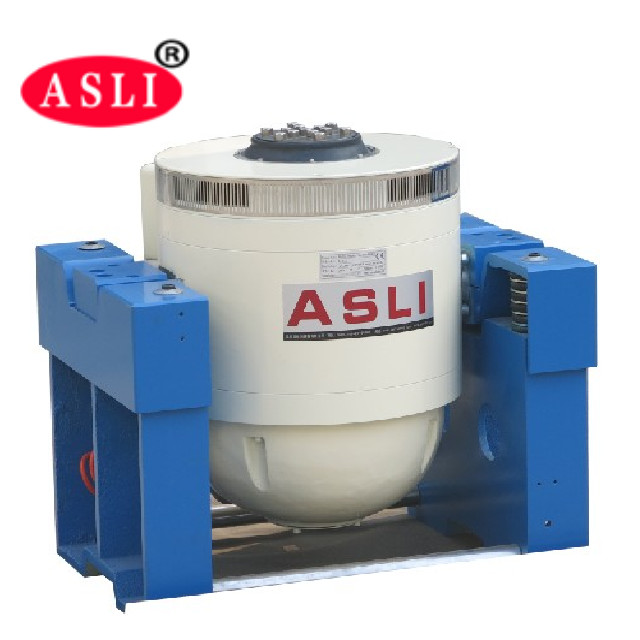

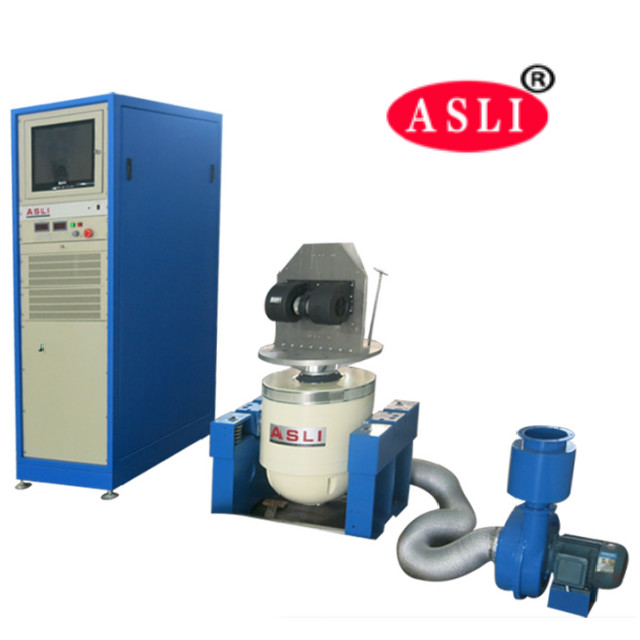

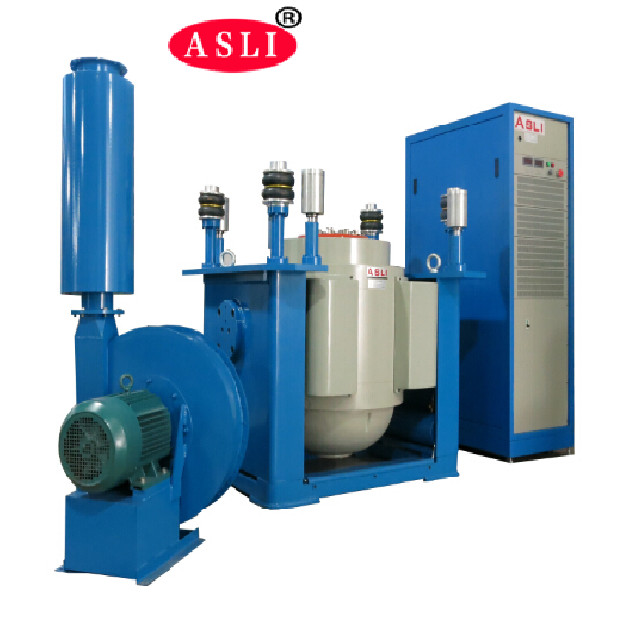

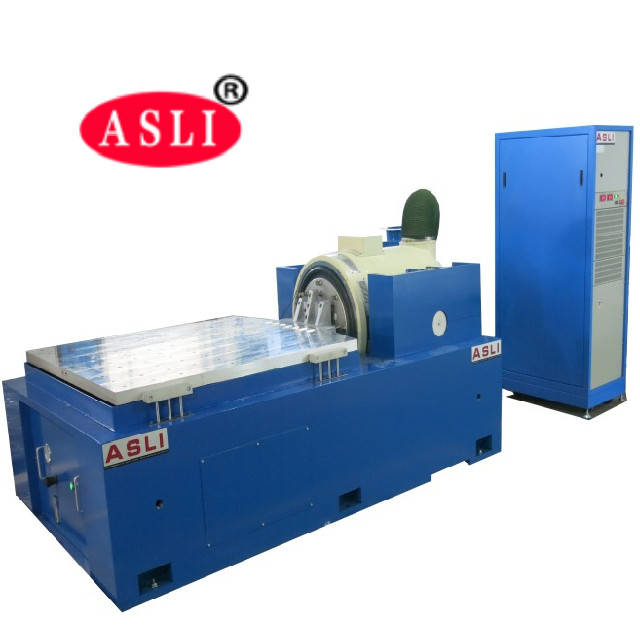

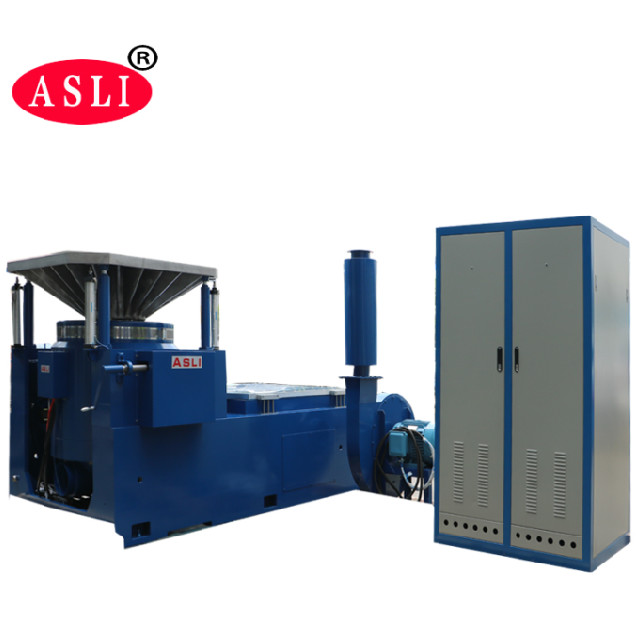

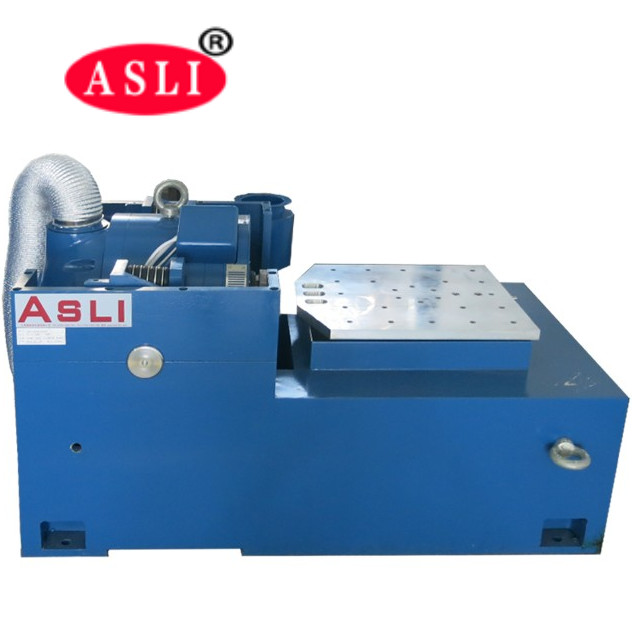

Elektrodynamisches Erschütterungs-Testgerät für Fahrbahn ANSI C135-31 und Bereichs-Beleuchtung
Product Details
| Sinuskraft: | 20000N | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verschiebung: | 51mm | Frequenz: | 3~2000 Hz |
| Laden: | 300 kg | Beschleunigung: | 100G |
| Anker: | 320mm | ||
| Hervorheben |
Elektrodynamisches Erschütterungs-Testgerät,Fahrbahn-Beleuchtungs-Erschütterungs-Testgerät ANSI C135-31,Elektrodynamisches Schwingtisch-Testgerät |
||
Product Description
Hochfrequente vertikale und horizontale elektromagnetische Vibrationsrüttler für Halbleiteranwendungen werden zur Bewertung von Resonanzfrequenzen von Produkt- und Verpackungsdesigns sowie zur Simulation von Zufallsvibrationen während des Transports oder im Gebrauchsumfeld eingesetzt. Die Maschine ist einfach zu bedienen und kann eine breite Palette von Vibrationstests gemäß staatlichen, industriellen und unternehmensspezifischen Vorgaben durchführen.
- Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit kompaktem und ansprechendem Design; unabhängige Konsole.
- Bequeme Bedienung; originale Kältekompressoreinheit und ihre Hauptzubehörteile sind aus dem Ausland importiert.
- Importierter LCD-Farb-Touchscreen-Controller, der die automatische Steuerung von Temperatur- und Feuchtigkeitsprogrammen ermöglicht.
- Ausgestattet mit RS232-Telekommunikationsschnittstelle. Um den einzigartigen Anforderungen der Kunden gerecht zu werden, können Benutzer aus verschiedenen Modellen von Vibrationsprüfständen wählen, um eine gute Kühlleistung zu gewährleisten.
- Wärme- und Luftdichtungssystem; dieser Vibrationsprüfstand bietet auch eine bemerkenswerte Wirkung als mechanisches Zuverlässigkeitsprüfgerät für Vibrationen und Stoßvibrationen.
| Modell | THV-408(A~F) |
|---|---|
| Innenabmessungen | B600 × H850 × T800 (mm) |
| Außenabmessungen | B850 × H1950 × T2100 (mm) |
| Temperaturbereich |
Niedrige Temperatur: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Hohe Temperatur: 100°C (150°C) |
| Feuchtigkeitsbereich | 20%~98% R.F. (10%~98% R.F. / 5%~98% R.F. ist eine spezielle optionale Bedingung, erfordert einen Luftentfeuchter) |
| Analytische Genauigkeit / Verteilungsuniformität von Temperatur und Feuchtigkeit | 0,1°C; 0,1% R.F / ±2,0°C; ±3,0% R.F. |
| Regelgenauigkeit von Temperatur und Feuchtigkeit | ±0,5°C; ±2,5% R.F. |
| Temperaturanstiegs- / -abfallgeschwindigkeit |
Temperaturanstieg ca. 0,1~3,0°C/min / Temperaturabfall ca. 0,1~1,5°C/min; (Die minimale Abfallgeschwindigkeit von 1,5°C/min ist eine spezielle optionale Bedingung) |
| Innen- und Außenmaterial | Material der Innenbox ist SUS 304# Edelstahl; Außenbox ist Edelstahl oder SEE kaltgewalzter Stahl mit Lackbeschichtung. |
| Isoliermaterial | Hitzebeständige, hochdichte, chlorfreie, ethylacetat-geschäumte Isoliermaterialien. |
| Kühlsystem | Luftkühlung oder Wasserkühlung / Einsegmentkompressor (-40°C, Zweisegmentkompressor -70°C) |
| Schutzvorrichtungen | Sicherungsfreier Schalter, Überlastschutzschalter für Kompressor, Hoch- und Niederspannungs-Kältemittelschutzschalter, Überfeuchtigkeits- und Übertemperaturschutzschalter, Sicherungen, Fehlerwarnsystem, Warnschutz für Wassermangel. |
| Optionales Zubehör | Innentür mit Bedienöffnung (optional), Rekorder (optional), Wasseraufbereiter, Luftentfeuchter. |
| Vibrationsprüfgeräte | Wählen Sie den geeigneten Vibrationsprüfstand gemäß den Testbedingungen des Kunden; die technischen Parameter entnehmen Sie bitte den Parametern des elektrodynamischen Vibrationsprüfgeräts in diesem Katalog. |
| Stromversorgung | AC380V 3 Phasen 5 Leitungen, 50/60HZ |
Verpackungsvibrationstisch / Vibrationstischprüfgerät für Autoteile
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (Kg) | Schwingspule (Kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Gut konstruierter dynamischer Kreisrahmen mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis, geringe magnetische Flussleckage, kompakte und rationale Struktur.
- Rockerarm-Rollager gerade und importorientierter Verbundkörper-Steifigkeitsorientierung, exzentrische Lastkapazität.
- Trunnion-Isolationsfundament speziell für den Hormon-Einsatz, bequeme mobile Installation.
- Fortschrittliche Technologie des umlaufenden Systems zur Gewährleistung der hohen Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign und verbesserter Kühleffekt.
- Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, Erhöhung der Lagerkapazität des Vibrationstisches, Verbesserung der Tieffrequenzleistung.
Product Highlights
Elektrodynamische Vibrationstestausrüstung für ANSI C135-31 Straßen- und Flächenbeleuchtung. Verfügt über eine Sinuskraft von 20.000 N, eine Belastung von 300 kg, eine Frequenz von 3 bis 2.000 Hz, eine Beschleunigung von 100 g und eine Verschiebung von 51 mm. Bietet dauerhafte, effiziente Leistung mit importierten Controllern, anpassbaren Modellen und zuverlässigen, zertifizierungsfähigen Tests.
