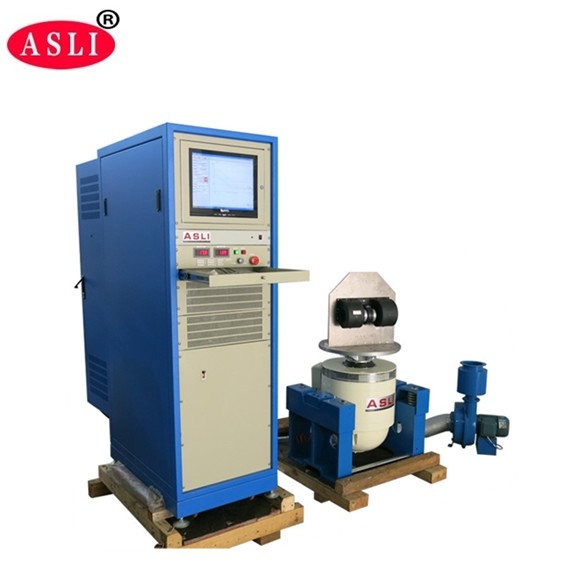

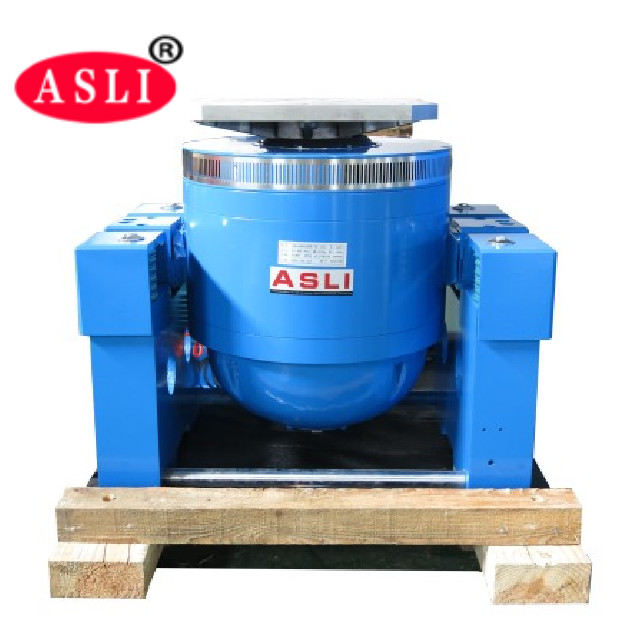

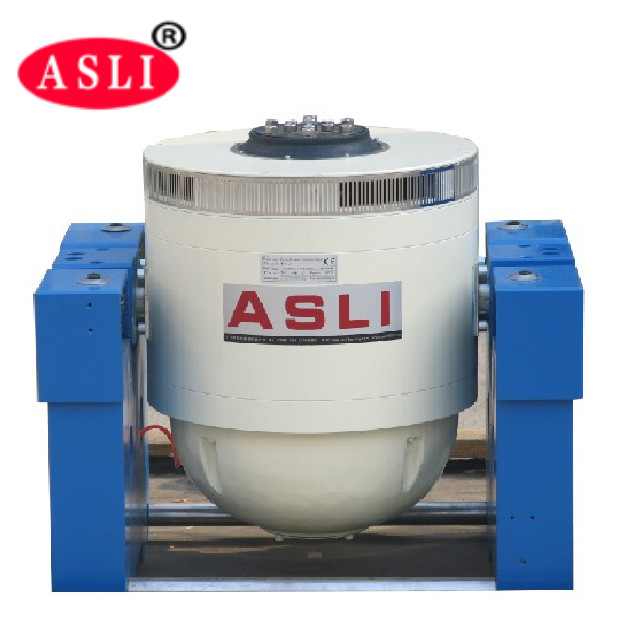

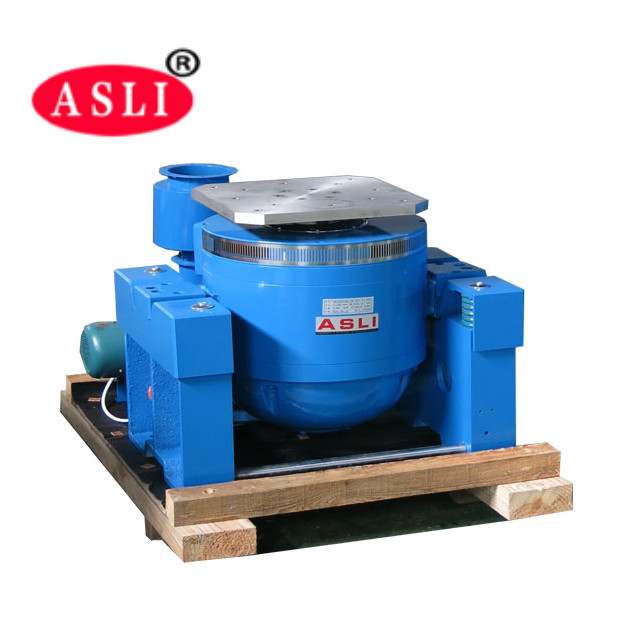

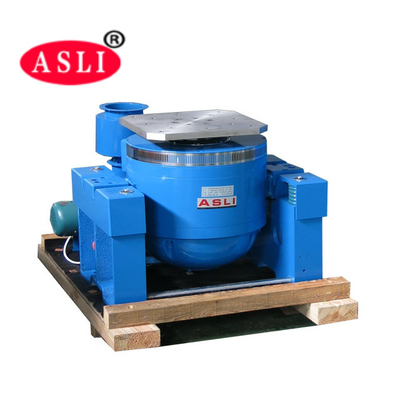

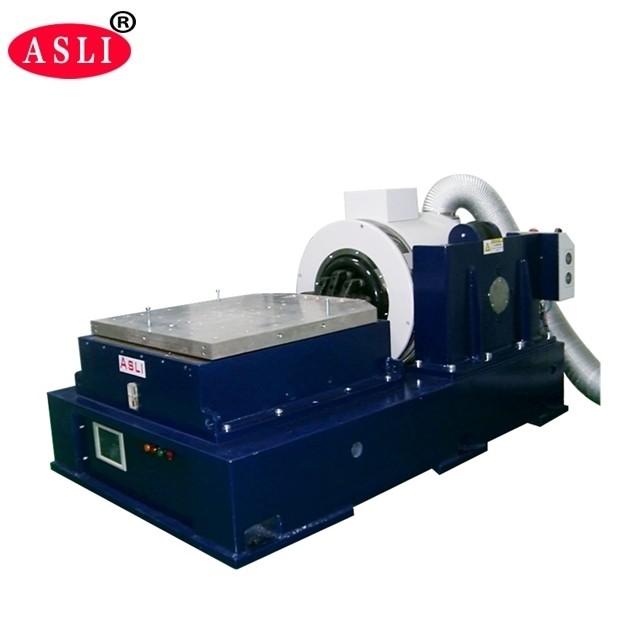

Standard DIN EN 61373 Schwingungsprüfsystem mit Hochfrequenz 1-3000Hz
Beschreibung:
Hochfrequenz-Schwingtisch-Ausrüstung wird in Bildungs-, Forschungs- und Laborumgebungen eingesetzt. Verwendet die Doppelmagnetkreisstruktur, selbst erzeugte Skelett-Aktionskreise, Luftlagerung und Rollenlager sowie lineare Führung, Drehzapfenisolierung, fortschrittliche moderne Technologie und Spezialtechnologie, kann in X-, Y-, Z-Achsen-Sinusschwingungsprüfungen und Breitband-Zufallsschwingungsprüfungen durchgeführt werden, um durch den klassischen (Halb-Sinus, Trapez, Sägezahnwelle) Impuls und Schockantwortspektrum-Test abgeschlossen zu werden
Eigenschaften:
1. Gut konzipiertes dynamisches Kreisskelett mit einer höheren axialen Resonanzfrequenz.
2. Zwei-Magnetkreis, geringe Magnetflussleckage, kompakte Struktur und rational.
3. Kipphebel-Rollenlager gerade und importorientierte Verbundkörper-Steifigkeitsorientierung, Exzenterlastkapazität.
Technische Parameter:
| Modell | ES-3 |
| Nenn-Sinus-Erregungskraft | 3000N |
| Nenn-Zufalls-Erregungskraft | 3000N |
| Schockerregungskraft | 6000N |
| Frequenzbereich | 5-4.000Hz |
| Max. Verschiebung | 25mm |
| Nenngeschwindigkeit | 2m/s |
| Nennbeschleunigung | 500m/s2 |
| Erste Resonanzfrequenz | 2.900 Hz±5% |
| Max. Belastung | 100kg |
| Schwingfrequenz | 3 Hz |
| Arbeitstischdurchmesser | Φ150mm |
| Äquivalentes Gewicht der beweglichen Teile | 2kg |
| Abmessung | 764×530×660mm |
| Gewicht | Ungefähr 480kg |
| Kühlmethode | Zwangsluftkühlung |
