Elektrodynamische Erschütterung Shaker For Battery ISTA 3A ISTA 6A
Product Details
| Sinuskraft: | 6000 N | Frequenz: | 3~3500 Hz |
|---|---|---|---|
| Geschwindigkeit: | 1,6 m/s | Vibrationsrichtung: | vertikale Schwingung oder x, y, z |
| Leistung: | 380 V 3 Phasen | Beschleunigung: | 100G |
| Hervorheben |
Elektrodynamischer Erschütterungs-Schüttel-Apparat ISTA 6A,Elektrodynamische Erschütterung Shaker For Battery,Elektrodynamische Erschütterung Shaker System |
||
Product Description

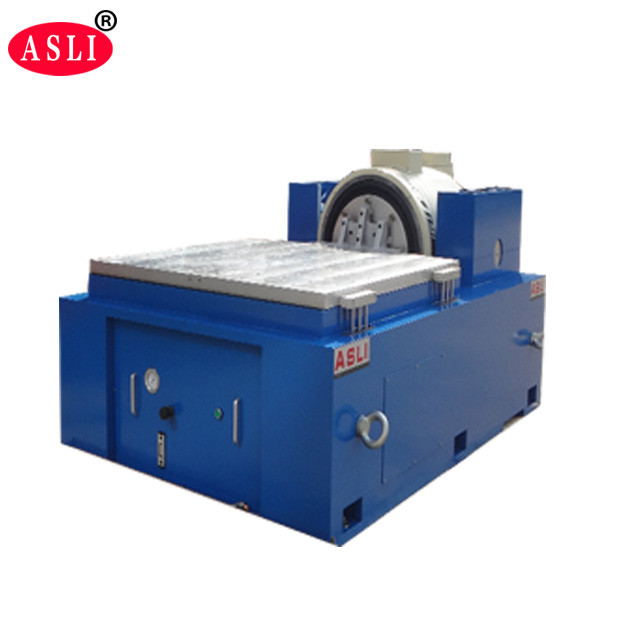

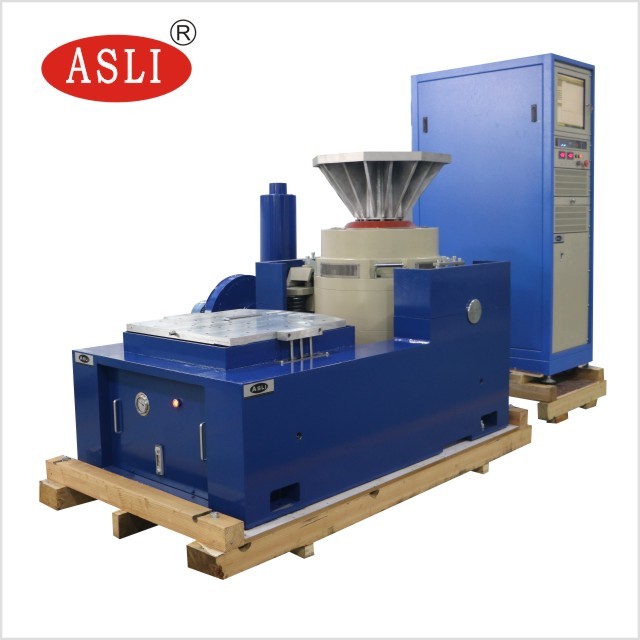

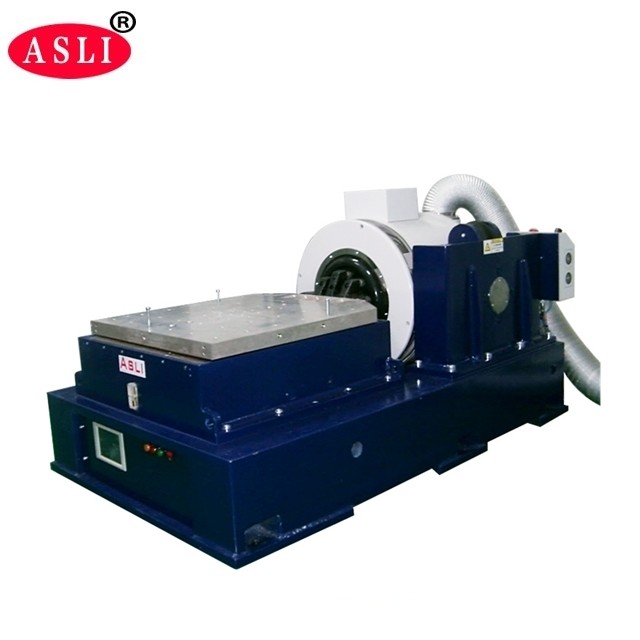

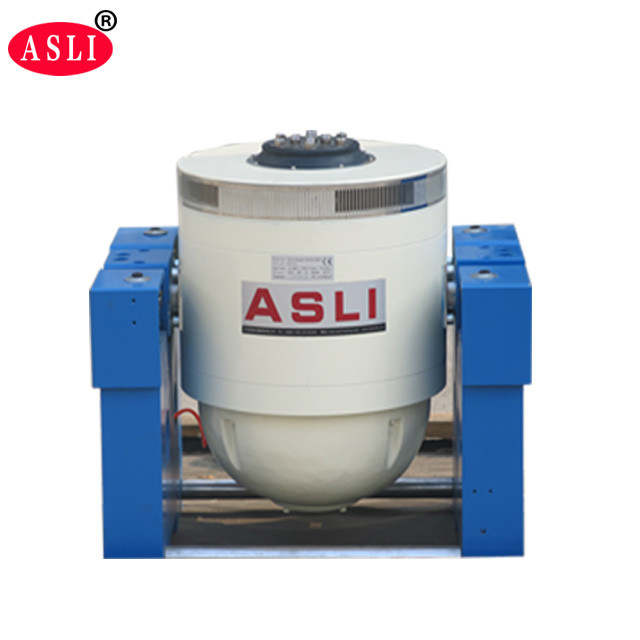

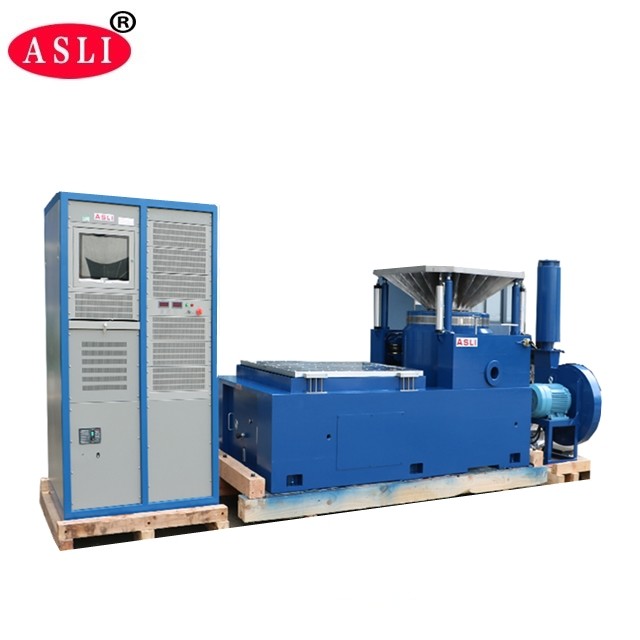

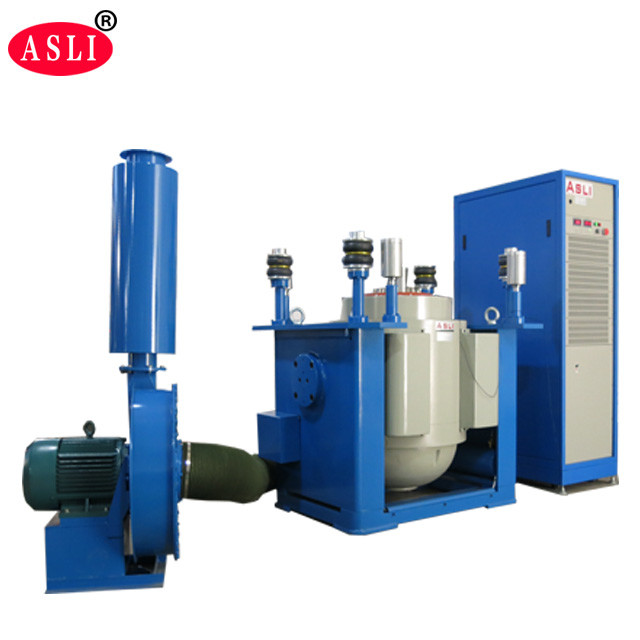

Das ISTA 3A & ISTA 6A 300 Kg.F Kraft-Batterievibrationstestsystem ist ein elektrodynamischer Vibrationsrüttler mit hoher Stabilität, der für präzise, computergesteuerte Tests entwickelt wurde. Hergestellt mit fortschrittlichen Technologien wie "Doppelmagnetkreissystem", "selbstgenerierende Skelett-Aktionskreise", "Luftunterstützung", "Roll- und Linearführungen" und "Zapfenisolierung" liefert dieses System zuverlässige Leistung für eine breite Palette von Testanwendungen.
Das System ist in der Lage, Sinusvibrationstests auf drei Achsen (X, Y und Z) sowie Breitband-Zufallsvibrationstests durchzuführen. Es führt auch klassische Impulstests (Halbsinus, Trapez, Sägezahn) und Schockantwortspektraltests durch.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Zuladung (Kg) | Bewegliche Spule (Kg) | Abmessung der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- Gut gestaltetes dynamisches Kreis-Skelett mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreissystem sorgt für geringe magnetische Flussleckage, kompakte Struktur und rationale Anordnung.
- Rocker-Stangen-Roll-Lager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung für hervorragende exzentrische Lastkapazität.
- Zapfenisolationsfundament für den Hormon-Einsatz, das eine bequeme mobile Installation ermöglicht.
- Neues Kanaldesign verbessert den Kühleffekt.
Dieser Hochfrequenz-Vibrationstisch ist für Sinus- und Zufallskraftprüfungen konzipiert. Er verwendet die gleichen fortschrittlichen Technologien wie das Doppelmagnetkreissystem, selbstgenerierende Skelett-Aktionskreise, Luftunterstützung, Roll- und Linearführungen sowie Zapfenisolierung. Das System führt Sinusvibrationstests auf drei Achsen (X, Y und Z), Breitband-Zufallsvibrationstests und klassische Impulstests (Halbsinus, Trapez, Sägezahn) sowie Schockantwortspektraltests durch.
Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Zuladung (Kg) | Bewegliche Spule (Kg) | Abmessung der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
Zuerst PP-Folie, dann 10 mm Schaumstoff zwischen Maschine und Gehäuse, und außen eine standardmäßige Export-Sperrholzkiste.
Wir sind ein Hersteller von Prüfgeräten mit über 28 Jahren Erfahrung, spezialisiert auf Simulations-Umweltprüfgeräte sowie mechanische Vibrations- und Schockprüfmaschinen. Unser vertikaler und horizontaler elektrodynamischer Hochfrequenz-Rüttlertisch ist ein Spitzenprodukt, und wir haben für diese Maschine eine CE-Zertifizierung erhalten.
Wenn Sie Fragen zu unseren dynamischen elektrodynamischen Rüttlern oder 3-Achsen-programmierbaren industriellen Vibrationsprüfgeräten haben, kontaktieren Sie uns bitte. Vielen Dank.
Product Highlights
Elektrodynamischer Vibrationsschüttler ISTA 3A/6A für Batterietests. 6000 N Sinuskraft, 3–3500 Hz, 100 g Beschleunigung, X/Y/Z-Achse. Doppelter Magnetkreis, Luftkühlung, CE-zertifiziert. 28-jähriger Hersteller, kundenspezifische Optionen verfügbar.
