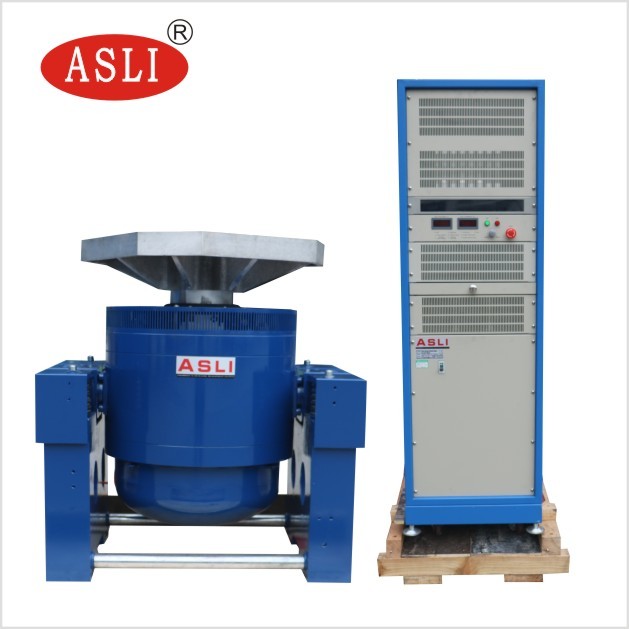

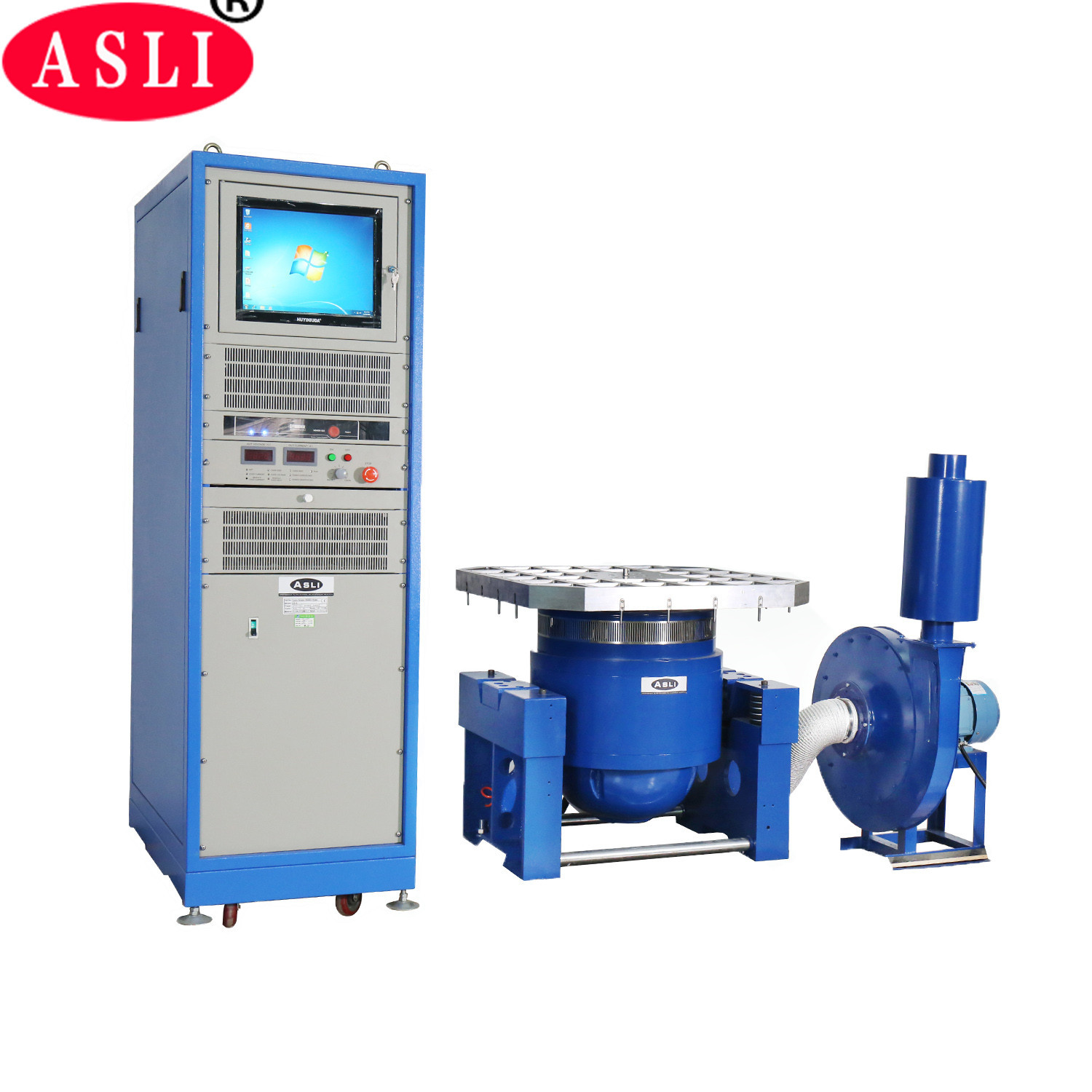

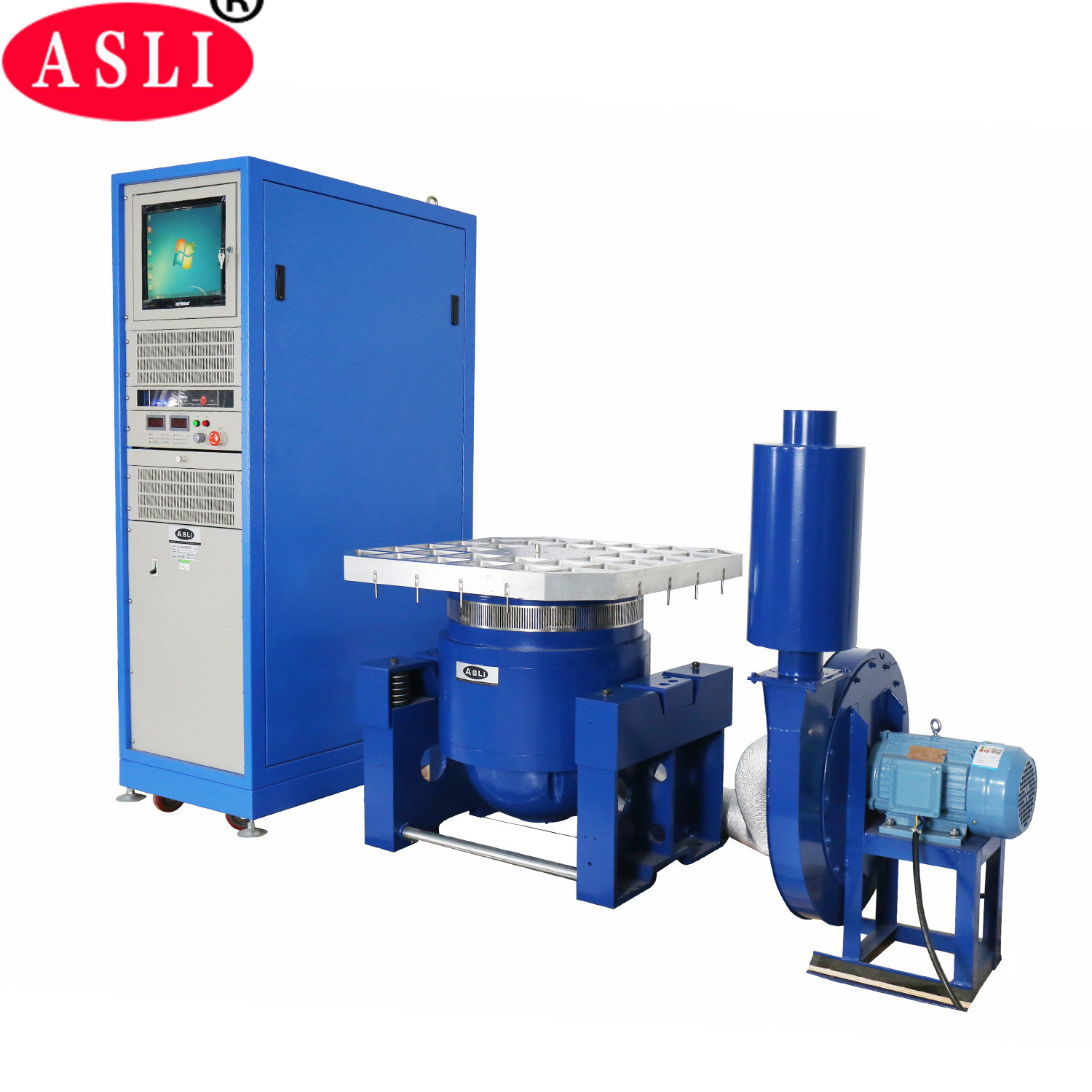

Drei-Achsen-Elektrodynamischer Shaker-Testmaschine für Produktzuverlässigkeit
Halbsinuswellen-Schockprüfung Merkmale:
1. Gut konzipierter dynamischer Kreislaufrahmen mit einer höheren axialen Resonanzfrequenz.
2. Zwei-Magnetkreis, geringe magnetische Streuung, kompakte Struktur und rational.
3. Kipphebel-Rollenlager, gerade und importorientierte Verbundkörper-Steifigkeitsausrichtung, Exzenterlastkapazität.
4. Zapfenisolationsfundament, das speziell für die Hormonanwendung bestimmt ist, die Installation ist mobil und bequem.
5. Fortschrittliche Technologie bewegt sich um das System, um die hohe Zuverlässigkeit des dynamischen Kreises zu gewährleisten.
6. Neues Kanaldesign und Verbesserung des Kühleffekts.
7. Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, Erhöhung der Vibrationstischkapazität, Verbesserung der Niederfrequenzleistung.
Vibrationssystem (ES-10)
1 Technische Parameter mit industriellem elektrodynamischem Vibrationsshaker :
(1) Nennkraft: Sinuskraft 10000N; Zufallskraft 10000N; Schockkraft 10000N;
(2) Frequenzbereich: 5 Hz bis 3500 Hz, feste Frequenz, Hin- und Herkehren, Sinus, Zufall, Schock
(3) Frequenzsweep-Modus: linear, logarithmisch, Hin- und Herkehren, feste Frequenz
(4) Frequenzsweep-Zeiten: 1 bis 32767.
(5) Frequenzsweep-Zeit: feste Frequenz/einzeln 1-3600 Minuten, Frequenzsweep-Kurven können angezeigt werden.
(6) Max. Beschleunigung 1000 m/s 2 (ohne Last)
(7) Max. Geschwindigkeit: 1,8 m/s
(8) Max. Verschiebung: 51 mm p-p (ohne Last), Doppelspitze
(9) Stoßverschiebung: 51 mm
(10) Gewicht der Schwingspule: 14 kg
(11) Vibrationsrichtungen: Vertikale + Horizontale Vibration
(12) Vibrationswelle: Sinus, Zufall, Schock
(13) Durchmesser der Schwingspule: Φ240 mm
(14) Abmessung des Vibrationssystems (mm): B1046*H660*T783mm
(15) Gewicht des Vibrationssystems: 900 kg

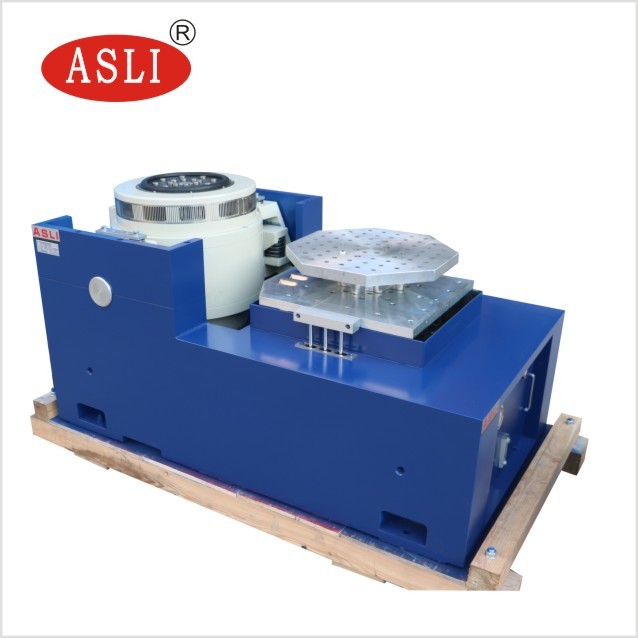

Merkmale des horizontalen Ständers der Vibrationstestmaschine:
Innerhalb der kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu realisieren, um die Ladekapazität und Leistung der gesamten Maschinenbank zu verbessern.
Horizontalbank und Vibrationsbank sind integraler Typ, mit perfekter Struktur, bequem zu installieren und einzustellen.
Statischer Druckweg, V-Form, mit Kapazität für Hang- und Vorspannungsbeständigkeit.
Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
Installationsanforderung mit Vibrationstestermaschine:
(1) Benutzer sollten Gabelstapler und Werkzeuge zum Verschieben der Ausrüstung vorbereiten, da diese sehr schwer ist, bitte stellen Sie auch sicher,
dass die Tür groß genug ist, um die Ausrüstung hereinzulassen
(2) Die Betriebsumgebung der Maschine sollte unter Raumtemperatur und mit guter Belüftung liegen. Wir empfehlen dringend, eine Klimaanlage im Arbeitsbereich zu installieren. Der Raumabstand der Maschine’s
linke/rechte/hintere Seite muss min. 700 mm betragen, die Vorderseite muss min. 1500 mm betragen.
Technische Parameter zu Drei-Achsen-Elektrodynamischer Shaker-Testmaschine für Produktzuverlässigkeit
| Modell | Nenn-Sinus Kraft (N) |
Nenn-Zufall Kraft (N) |
Frequenz Bereich (Hz) |
Nenngeschwindigkeit (m/s) | Nenn-Ersatz (p-p)mm |
Max. Belastung (kg) | Schwingspule (kg) | Abmessung von Schwingspule (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Anwendung für Elektrodynamischer Shaker-Preis:
Wir sind Hersteller von elektrischen Vibrationsserienprodukten, die die 'Doppelmagnetkreisstruktur', 'selbst erzeugte Skelettaktionskreise', 'Airborne Support' und 'Rollenlager und lineare Führung', 'Zapfenisolierung' fortschrittliche moderne Technologie übernommen haben
und Spezialtechnologie, kann in X-, Y-, Z-Drei-Achsen-Sinusvibrationstests und Breitband-Zufallsvibrationstests abgeschlossen werden, um abgeschlossen zu werden
durch den klassischen (Halb-Sinus, Trapez, Sägezahnwelle) Impuls- und Schockantwortspektrumtest. Hochfrequenz-Vibrationstester weit verbreitet
in der Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräten, Kommunikationsmitteln,
Haushaltsgeräten und anderen Bereichen. --- industrieller Shaker-Vibrationstester
Paket für starkes elektrodynamisches Vibrationsshakersystem:
PP-Folie zuerst, dann 10 mm Schaumstoff zwischen Maschine und Gehäuse, und außen ist ein Standard-Export-Sperrholzkoffer.
