elektrodynamische Last Shaker Table Withs 180kg der Erschütterungs-3500Hz
Product Details
| Sinuskraft: | 6000N | Geschwindigkeit: | 1.6m/s |
|---|---|---|---|
| Verschiebung: | 25mm | Frequenz: | 3~3500HZ |
| Laden: | 180KG | Beschleunigung: | 100g |
| Armatur: | 230mm | ||
| Hervorheben |
3500Hz Erschütterung Shaker Table,Erschütterung Shaker Table der Lasts-180kg,elektrodynamische Maschine der Erschütterungs-3500Hz |
||
Product Description

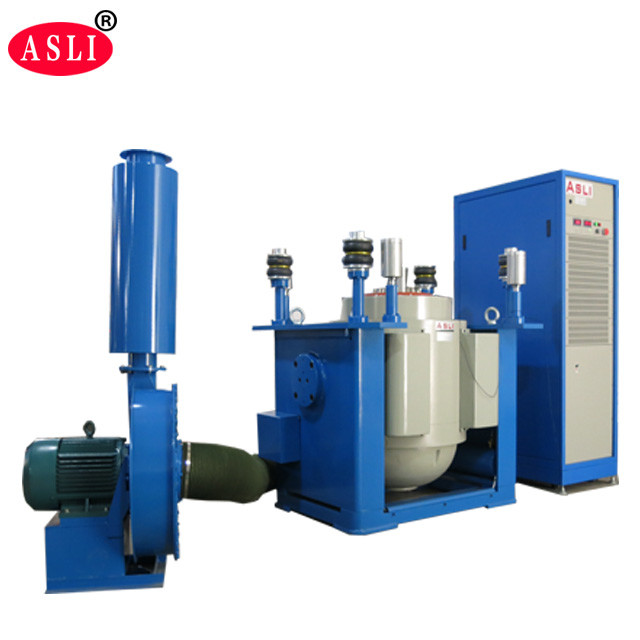

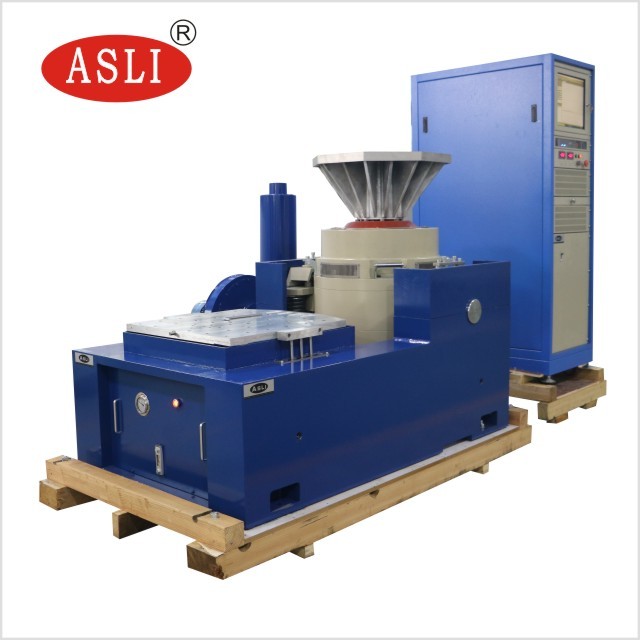

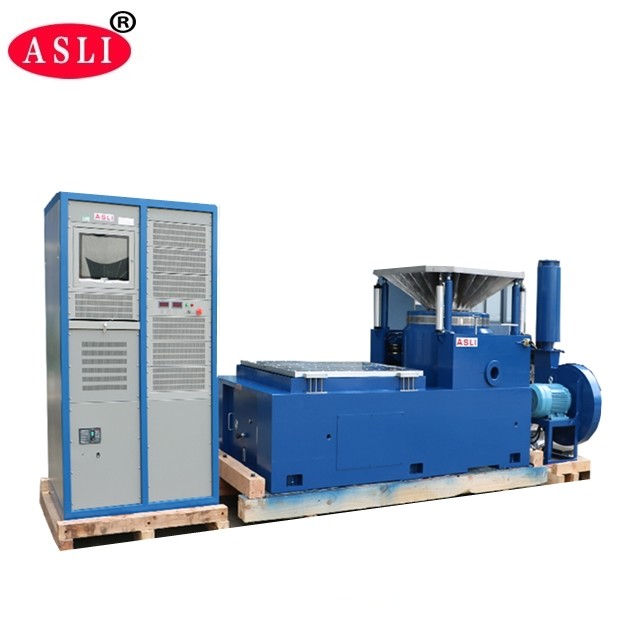

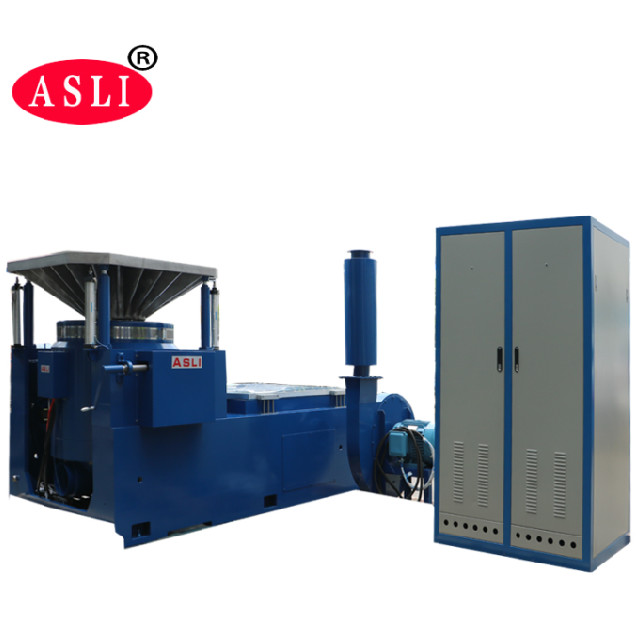

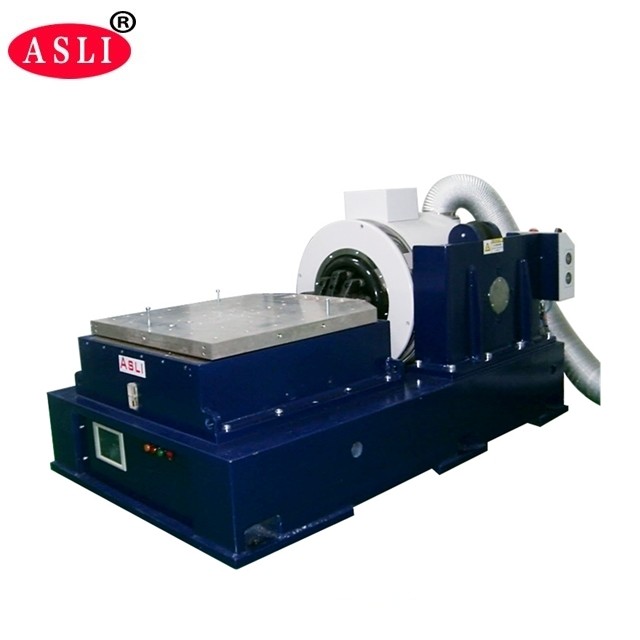

Hochfrequenzvertikale und horizontale Elektrodynamik-Erschütterungs-Rütteltisch-Test-Maschine
Anwendung
Hochfrequenzerschütterungs-Schüttel-Apparat nahm die ‚doppel-magnetische Stromkreisstruktur‘, ‚selbst-erzeugte Skelettaktionskreise‘, ‚zerstreute Unterstützung‘ an und ‚Rollenlager und lineare Anleitung‘, moderne moderne Technologie ‚der Drehzapfenisolierung‘ und spezielle Technologie, können in dreiachsiger sinusförmiger Erschütterung X, Y, Z abgeschlossen werden Test und gelegentliche Erschütterungsbreitbandtests, durch den klassischen Impuls- und Schockwartespektrumtest (des halb- Sinus) abgeschlossen zu werden. Es weitverbreitet auf Nationalverteidigung, Waffen, Luftfahrt, Aerospace, Kommunikationen, Elektronik, Elektrogeräten, Kommunikationen, Haushaltsgeräten und anderen Gebieten.
(1) bewertete Kraft: Sinuskraft 6000N; gelegentliche Kraft 6000N; Schockkraft 12000N;
(2) Frequenzbereich: 5Hz zu 3500Hz, Festfrequenz, Schleife hin und her, Sinus, gelegentlich, Schock
(3) Schleife-Frequenz Modus: linear, logarithmisch, Schleife hin und her, Festfrequenz
(4) Schleife-Frequenz Zeiten: 1 bis 32767
(5) Schleife-Frequenz Zeit: Festfrequenz-/einzelnes 1-3600mins, Schleifefrequenzkurven kann angezeigt werden.
(6) Max. Acceleration 1000m/s2 (nicht Last)
(7) Max Load 180Kg
(8) Max. Displacement: 25mm pp. (nicht Last), doppelte Spitze
(9) Auswirkungs-Verschiebung: 25 Millimeter
(10) Gewicht der beweglichen Spule: 6.5kg
(11) Erschütterungs-Richtungen: Vertikale
(12) Erschütterungs-Welle: Sinus, gelegentlich, Schock
(13) Durchmesser der beweglichen Spule: Φ230 Millimeter
(14) Vibrationssystem-Maß (Millimeter): W850xH750xD550mm
(15) Vibrationssystemgewicht: 590kg
2-2 Erschütterungs-Komponenten-Details
(1) Satz des Erschütterungs-Generators 1
(2) Satz des Erschütterungs-Prüfers 1
(3) Satz der Kommunikations-Verbindungs-Kammer 1
(4) Satz des DA-6 Endverstärkers 1
(5) Fahrer Software 1 Satz
(7) Fahrer Software 1 Satz
(8) Satz des Kühlsystems 1
(9) industrieller Satz des Computers 1
Technische Parameter:
| Name | Verpackender Schwingtisch/Schwingtisch-Prüfvorrichtung für Autoteile | ||||||||
| Modell | Bewertete Sinus-Kraft (N) | Bewertete gelegentliche Kraft (N) | Frequenzbereich (Hz) | Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) | Bewertete Verschiebung (pp.) Millimeter | Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) | Maß der beweglichen Spule (Millimeter) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
2. Zwei-magnetischer Stromkreis, Durchsickerntief des magnetischen Flusses, Kompaktbauweise und rational.
3. Rocker-Rod-Rollenlager gerade und Import-orientierte zusammengesetzte Körpersteifheitsorientierung, Exzentertragfähigkeit.
4. Drehzapfenisolierungsgrundlage eingeweiht Hormongebrauch, die Installation der beweglichen Bequemlichkeit.
5. Neue Technologie bewegen sich um das System, um zu garantieren dass der dynamische Kreis der hohen Zuverlässigkeit.
6. Neuer Rohrentwurf und die Kühlwirkung erhöhen.
7. Statische Steifheit, die dynamische Steifigkeit des tragenden kleinen Ballons, die SchwingtischTragfähigkeit anhebend, verbessern Niederfrequenzleistung.
