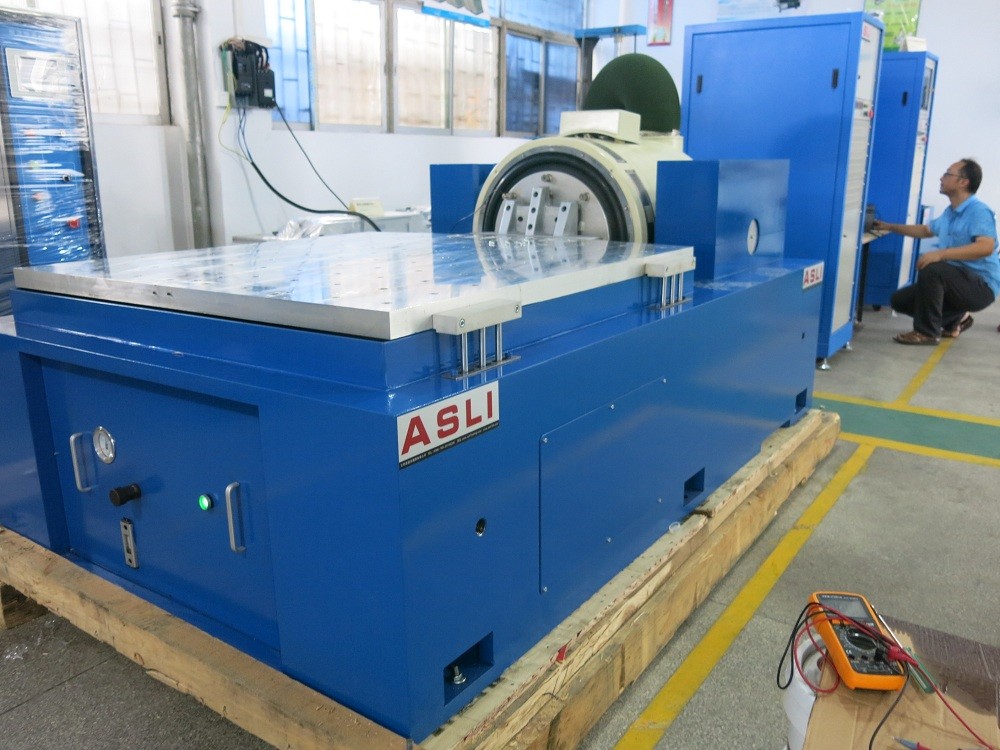

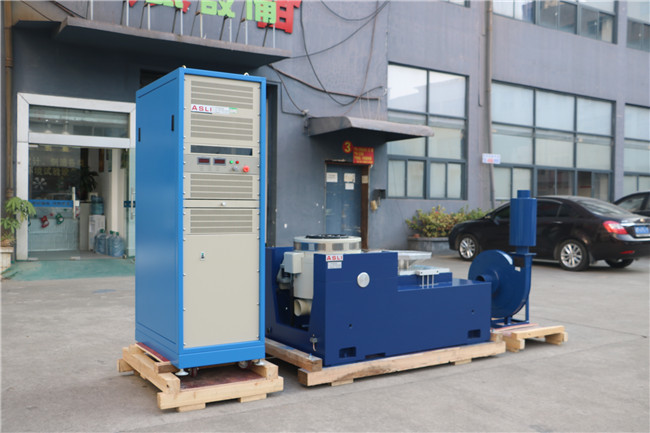

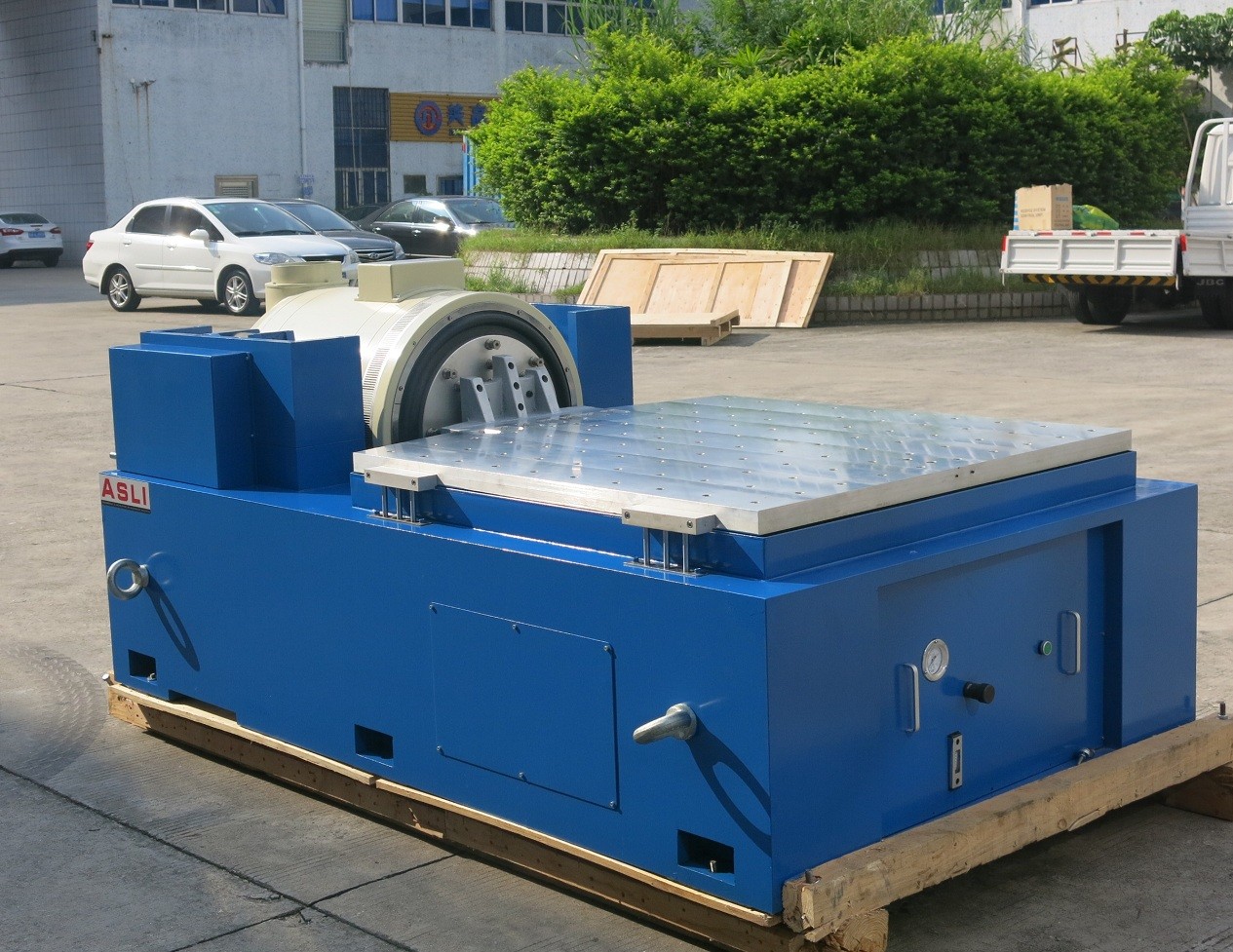

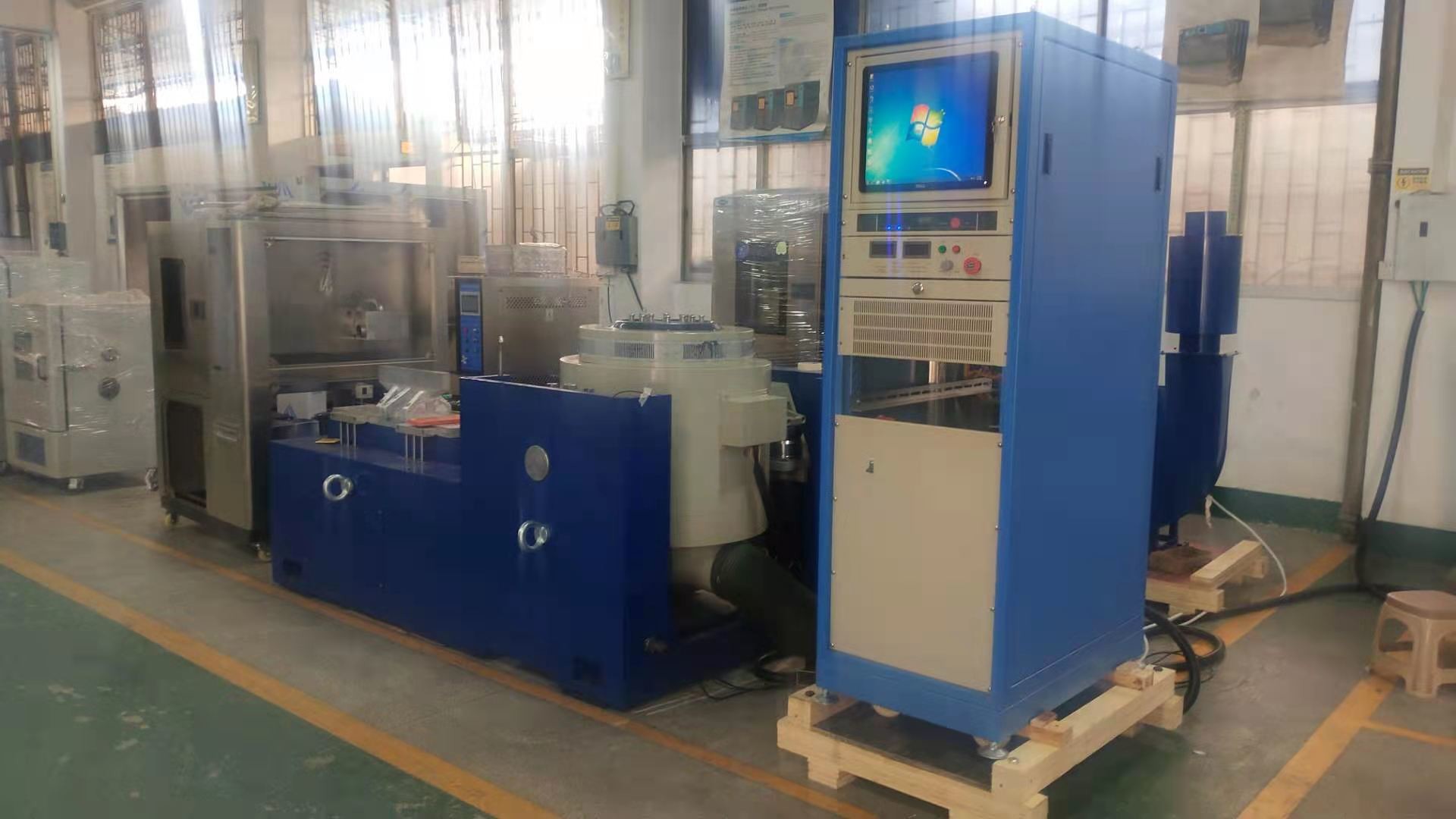

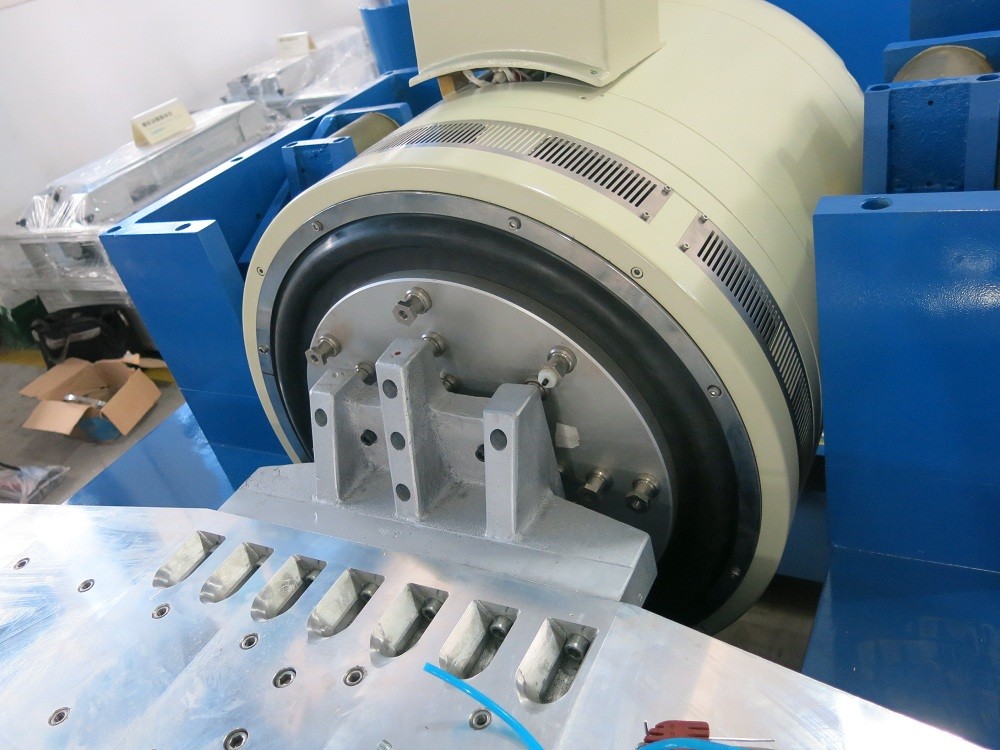

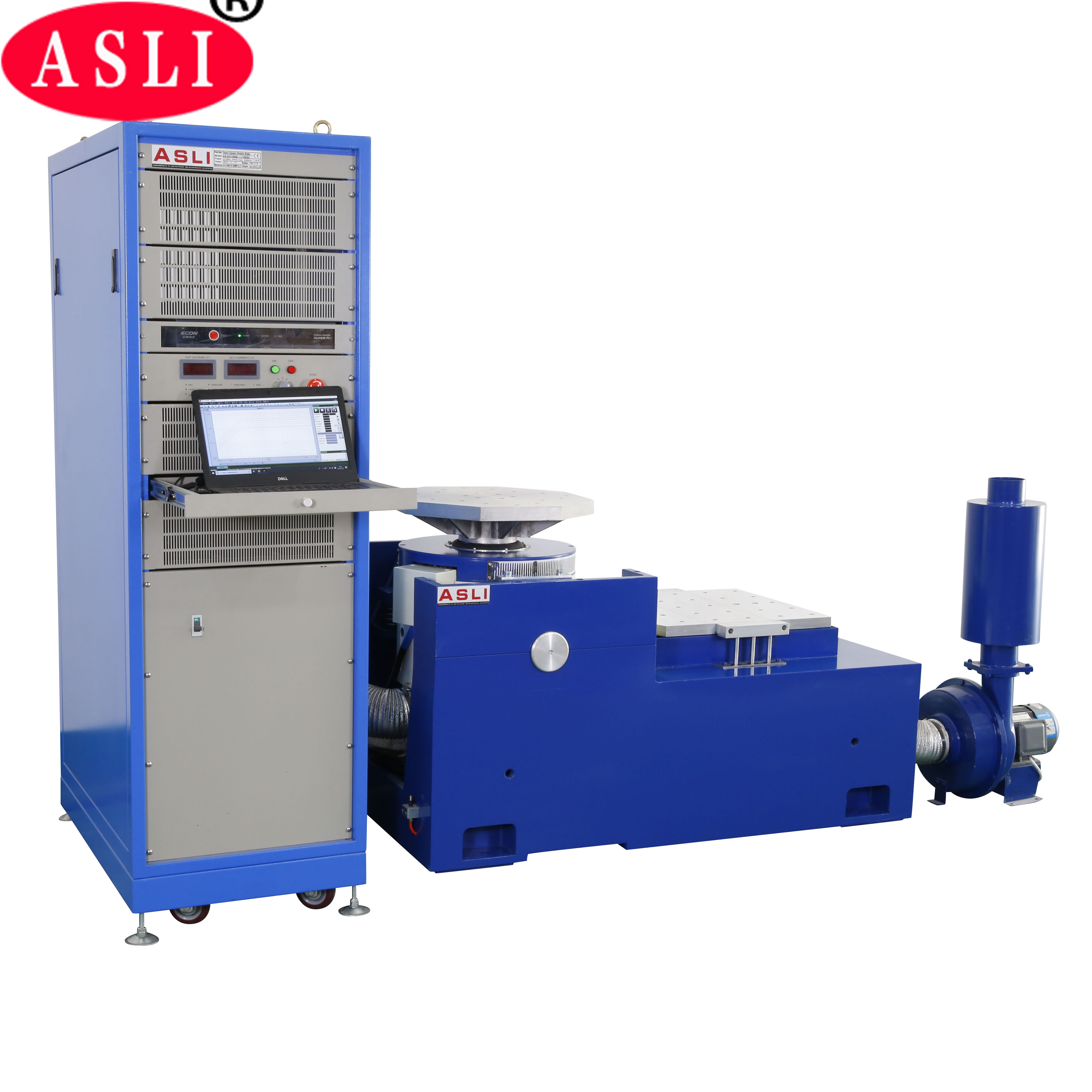

Programmierbare elektromagnetische vertikale Vibrationsprüfmaschine für Packungen
Hochfrequenz-Vibrationsprüfsystemist für hohe Qualität, hohe Leistung und hohe Zuverlässigkeit, Präzision und Genauigkeit sowie für einen komfortablen Betrieb bestimmt.und kann einschließlich IEC ausgeführt werden, MIL-STD, JIS, ASTM und andere Spezifikationen.
Parameter:
| Schüttler | |
| Sine-Kraft (Gipfel) | 30 kN |
| Schlagkraft (Spitze) | 60 kN |
| Frequenzbereich | 5~2800Hz |
| Verlagerung (kontinuierlich) | 100 mm |
| Max. Geschwindigkeit | 10,8 m/s |
| Max. Beschleunigung | 75 G |
| Durchmesser der Rüstung | 445 mm |
| Resonanzfrequenz der ersten Ordnung | 2,400 Hz |
| Erlaubtes Exzentrikmoment | > 500 Nxm |
| Gewicht der Rüstung | 40 kg |
| Abmessungen der HE/ST-Schraube | M10 (metrisch) |
| Frequenz zur Isolierung von Achsvibrationen | 3 Hz |
| Max. Nutzlast | 500 kg |
| Leckage des Magnetstroms | ≤ 1 mT |
| Abmessungen (L × W × H, nicht verpackt) | 1,330x860x1,250 mm |
| Gewicht (unverpackt) | 2,500 kg |
| Einrichtung | Gummimatte (Verankerungsschrauben erforderlich) |
| Leistungsverstärker | |
| Leistung des Verstärkers | 30 kVA |
| SNR | > 65 dB |
| Nenn-Ausgangsspannung | 120 Vrs |
| Abmessungen (L × W × H, nicht verpackt) | 800x900x2,100 mm |
Produktmerkmale
* Flexibles Aufhängungssystem und gerade Linienführung, starke Tragfähigkeit, gute Lenkleistung und hohe Stabilität.
* Die statische Steifigkeit des zentralen Last-Airbags ist groß, die dynamische Steifigkeit gering, die Tragfähigkeit stark und die dynamische Leistung ausgezeichnet.
* Schnelle Selbstdiagnose und Schutz der Kette, hohe Sicherheit und Zuverlässigkeit;
* Der Airbag isoliert und dämpft den Vibrator ohne spezielle Unterlage, reproduziert die Vibrationswelle perfekt und verringert die Vibrationsübertragung.
* Verschiedene Verwendungsmöglichkeiten für horizontale und vertikale Ausbauplattformen;
* Es kann mit allen Arten von Vibrationsreglern verwendet werden, und die Bedienung ist einfach.
Mehr Vibrationskraft können wir anpassen.
Vibrationsprüfungen werden durchgeführt, indem Bedingungen (in einer Prüfumgebung) nachgeahmt werden, unter denen ein Produkt, eine Maschine oder eine Struktur während ihrer Lebensdauer untergehen oder unter denen sie sich befinden könnten.einschließlich der Bedingungen während des Transits und der Abläufe.Vibrationsprüfungen verhindern daher Leistungsprobleme und mögliche Ausfälle, noch bevor sie auftreten.
Auch Industriezweige mit 24-Stunden-Produktionszyklen benötigen kritische Vibrationsprüfungs- und Überwachungsprozesse und -systeme.In produktionsintensiven Industriezweigen wie Öl und Gas, Stromerzeugung, Metalle und Bergbau usw.Ausfall oder Ausfallzeit von Maschinen oder Geräten führt zu Effizienzverlusten und höheren Produktionskosten sowie zu einem unsicheren ArbeitsumfeldDaher müssen diese Industriezweige kontinuierlich und regelmäßig Vibrationsüberwachung und -prüfung durchführen.
