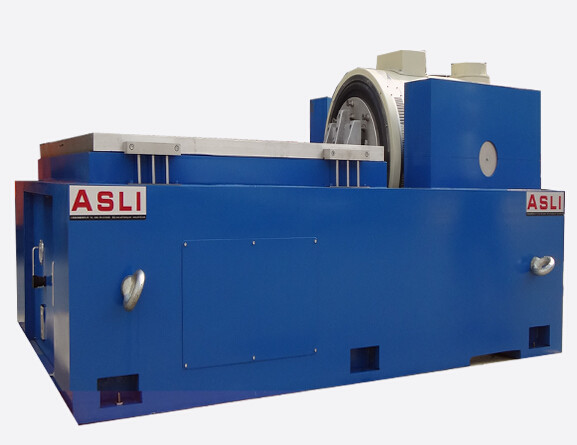

Simulations-Erschütterungs-Prüfmaschine Iecs 60068 Transport-30000N
Product Details
| SINE-KRAFT: | 30000 N | Prüfstandard: | IEC 60068-Standard |
|---|---|---|---|
| Geschwindigkeit: | 2.0 m/s | Verlagerung: | 100 mm |
| Häufigkeit: | 3 ~ 3500 Hz | Beförderung: | 500 Kilo |
| Beschleunigung: | 100 g | Anwendung: | Batterie, Autoteile |
| Hervorheben |
Erschütterungs-Prüfmaschine Iecs 60068,Prüfmaschine der Erschütterungs-30000N,Erschütterungs-Testgerät Iecs 60068 |
||
Product Description
Dokument zum Speichern herunterladen -- hier klicken ----→Hochfrequenz-Vibrationsprüfstand ES-30.pdf
Transport-Simulations-Vibrationsprüfmaschine erfüllt die Norm IEC 60068
Elektromagnetische Vibrationstabelle wird in den Bereichen Verteidigung, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Automobil, Haushaltsgeräte und anderen Branchen weit verbreitet.Diese Art von Geräten wird zur Früherkennung von Fehlern verwendet, simuliert den tatsächlichen Arbeitszustand und die Strukturfestigkeitstest, ist die Anwendung des Produkts breit, die Anwendungsbreite ist offensichtlich, der Testeffekt ist bemerkenswert und zuverlässig.,Schleusen, programmierbar, Frequenzmultiplikator, Logarithmus, maximale Beschleunigung, Amplitudenmodulation, Zeitsteuerung, Vollfunktionscomputersteuerung, einfache feste Beschleunigung/feste Amplitude.Ausrüstung durch kontinuierliches Versagen, die drei Monate lang getestet wurde, stabile Leistung, zuverlässige Qualität.
Spezifikation
| Name | Fahrzeugbatterie EN50604 IEC62133 UN38.3 Vibrationsprüfbank für Labortests | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Leistungsdatenblatt
| Schüttler(ES-30)) | ||
| Sine-Kraft (Gipfel) | 30 kN | |
| Schlagkraft (Spitze) | 60 kN | |
| Frequenzbereich | 5~2,800 Hz | |
| Verlagerung (kontinuierlich) | 100 mm | |
| Max. Geschwindigkeit | 10,8 m/s | |
| Max. Beschleunigung | 100G | |
| Durchmesser der Rüstung | 445 mm | |
| 1St.Reizfrequenz der Reihenfolge | 2,400 Hz | |
| Erlaubtes Exzentrikmoment | >500 Nxm | |
| Gewicht der Rüstung | 40 kg | |
| Abmessung der HE/ST-Schraube | M10(metrisch) | |
| Frequenz zur Isolierung von Achsvibrationen | <3 Hz | |
| Max, du bist ein guter Mann.PAyload | 500 kg | |
| Leckage des Magnetstroms | ≤1 mT | |
| Abmessungen (L × W × H, nicht verpackt) | 1,330x860x1,250 mm | |
| Gewicht (unverpackt) | 2,500 kg | |
| Einrichtung | Gummimatte (Verankerungsschrauben erforderlich) | |
| Leistungsverstärker (DA-30) | ||
| Leistung des Verstärkers | 30 KVA | |
| SNR | >65 dB | |
| Nenn-Ausgangsspannung | 120 Vrs | |
| Verstärkerleistung | >90% | |
| Abmessungen (L × W × H, nicht verpackt) | 800x900x2,100 mm | |
| Gewicht (unverpackt) | 500 kg | |
| Bläser | ||
| Luftvolumen | 0.46m3/s | |
| Macht | 7.5 kW | |
| Durchmesser des Luftkanals | 200 mm | |
| Luftdruck | 80,8 kPa | |
| Einrichtung | Fähig zur Anbindung an die Decke (bis zu zwei 90-Grad-Biegungen), maximal 20° | |
| Horizontales Schiebetisch | ||
| Abmessungen | 600 x 600 mm | |
| Stärke | 45 mm | |
| HäufigkeitIch...nachzuahmen | 2,000 Hz | |
| WirksammHintergrund | 54 kg | |
|
Anmerkung: 1Für eine bessere Einheitlichkeit wird ein Hochdruckölfilmlager verwendet. |
||
| VibrationenSteuerung undBeschleunigungsmesser | ||
| Vibrationskontroller | Vibrationskontrollermit Sine, Zufall, Schock und Selbstkalibrierung. | |
| Beschleunigungsmesser | 100 mV/g, Reichweite: 50 g, Arbeitsfrequenz: 1-10 kHz, Gewicht: 11 g, mit 10 Fuß geräuscharmem Kabel | |
| Andere unterstützte Funktionen/Zubehörteile | ||
| Umweltkammern | Unterstützt | |
| Mobilgeräte | Anpassbar | |
| Isolierplatten | Anpassbar | |
| Einrichtung | Anpassbar | |
| Arbeitsumgebung des Systems | ||
| Temperaturbereich | 0 bis 40 °C | |
| Luftfeuchtigkeit | 0~90%, keine Kondensation. | |
| Leistungsanforderungen | 380V/3ph/50 Hz,40KVA | |
| Druckluft | 0.6 Mpa | |
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Tragfähigkeit des Vibrationstabels, Verbesserung der Niedrigfrequenzleistung.
Was ist ein Vibrationstest?
Wenn Sie weitere Informationen über unsere Maschine benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.Product Highlights
