Prüfungstabelle der elektromagnetischen Hochfrequenztransportsimulations-Erschütterung
Product Details
| Vibrationskraft: | 30KN | Häufigkeit: | 3~2800 Hz |
|---|---|---|---|
| Geschwindigkeit: | 1,8 m/s | Schwingungsrichtung: | Vertikale + horizontale Vibrationen |
| Beschleunigung: | 100 g | Anwendung: | Kabel, Beleuchtung |
| Hervorheben |
Hochfrequenzschüttel-apparat der erschütterungs-30KN,Sgs-Hochfrequenzerschütterungs-Schüttel-Apparat,Elektromagnetischer Schüttel-Apparat der Erschütterungs-30KN |
||
Product Description
Was ist eine Vibrationsbeschleunigung?
Mit Hilfe von Vibrationsversuchsschnelligkeit kann ein Produkt in einem Bruchteil der Zeit für Jahre des Gebrauchs getestet werden.Die Prüfbeschleunigung kann auf mehrere Arten durchgeführt werden:.
Dokument zum Speichern herunterladen -- hier klicken ----→Hochfrequenz-Vibrationsprüfstand ES-30.pdf
Elektromagnetische Hochfrequenz-Transport-Simulations-Schwingungstesttabelle
Das Vibrationsprüfsystem wird hauptsächlich für Produkte mit Vibrations- und Stoßumgebungstest, Umweltbelastungsscreening-Test, Zuverlässigkeitstest verwendet.
Elektromagnetischer Vibrationsprüfer vollständig gemäß der Standardkonstruktion für die Batterieprüfung, Simulation unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie,die Batterie oder das Batteriepaket an der Vibrationstabelle befestigt ist, die gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsart entlang der Batterieprobe Vibration von drei gegenseitig senkrechten Richtungen gemessen Batterie sollte nicht undicht,Verliere nicht den Mut., nicht gebrochen, kein Feuer und keine Explosion.
Der Anwendungsbereich der Vibrationsprüfungen ist extrem breit, von Leiterplatten, Batterien, Flugzeugen, Schiffen, Raketen, Raketen, Autos und Haushaltsgeräten bis hin zu anderen Industrieprodukten.
| Schüttler | |
| Sine-Kraft (Gipfel) | 30 kN |
| Schlagkraft (Spitze) | 60 kN |
| Frequenzbereich | 3~2800Hz |
| Verlagerung (kontinuierlich) | 100 mm |
| Max. Geschwindigkeit | 10,8 m/s |
| Max. Beschleunigung | 100 G |
| Durchmesser der Rüstung | 445 mm |
| Resonanzfrequenz der ersten Ordnung | 2,400 Hz |
| Erlaubtes Exzentrikmoment | > 500 Nxm |
| Gewicht der Rüstung | 40 kg |
| Abmessung der HE/ST-Schraube | M10 (metrisch) |
| Frequenz zur Isolierung von Achsvibrationen | 3 Hz |
| Max. Nutzlast | 500 kg |
| Leckage des Magnetstroms | ≤ 1 mT |
| Abmessungen (L × W × H, nicht verpackt) | 1,330x860x1,250 mm |
| Gewicht (unverpackt) | 2,500 kg |
| Einrichtung |
Gummimatte (Verankerungsschrauben erforderlich) |
Das Vibrationsprüfsystem wird hauptsächlich für Produkte mit Vibrations- und Stoßumgebungstest, Umweltbelastungsscreening-Test, Zuverlässigkeitstest verwendet.
Elektromagnetischer Vibrationsprüfer vollständig gemäß der Standardkonstruktion für die Batterieprüfung, Simulation unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie,die Batterie oder das Batteriepaket an der Vibrationstabelle befestigt ist, die gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsart entlang der Batterieprobe Vibration von drei gegenseitig senkrechten Richtungen gemessen Batterie sollte nicht undicht,Verliere nicht den Mut., nicht gebrochen, kein Feuer und keine Explosion.
Der Anwendungsbereich der Vibrationsprüfungen ist extrem breit, von Leiterplatten, Batterien, Flugzeugen, Schiffen, Raketen, Raketen, Autos und Haushaltsgeräten bis hin zu anderen Industrieprodukten.
Prüfstand:
Die in Absatz 1 genannte Regelung gilt nicht für die Produktion von Kraftfahrzeugen.
UL 1642:2012 < Norm für Lithiumbatterien >
UL 2054: 2012 < Batterien für den privaten Gebrauch und den gewerblichen Gebrauch>
UN38.3 ((2012)
IEC 62133-2:2017 < Sicherheitsanforderungen an tragbare versiegelte Sekundärzellen und aus ihnen hergestellte Batterien zur Verwendung in tragbaren Anwendungen - Teil 2: Lithiumsysteme >
IEC 62281: 2004
IEC 60086: 2007
Eigenschaften:
Die Maschinenbasis verwendet das hochwertige Material, installiert sich bequem, der Betrieb ist reibungslos, muss nicht installiert werden,die Steuerung der Digitalisierung des Steuerkreislaufs und die Anzeigefrequenz, der PID passt die Funktion an, sorgt dafür, daß die Ausrüstung stabiler und zuverlässiger arbeitet, schiebt die Frequenz und den Betriebsweg mit fester Frequenz ab,Anpassungen an die unterschiedlichen Berufsprüfungen Anforderung zur Lösung der Störungen des starken elektromagnetischen Feldes an der Steuerung, und um die festgelegte Arbeitszeit zu verlängern, so daß das Prüfprodukt die genaue Prüfzeit erreicht.

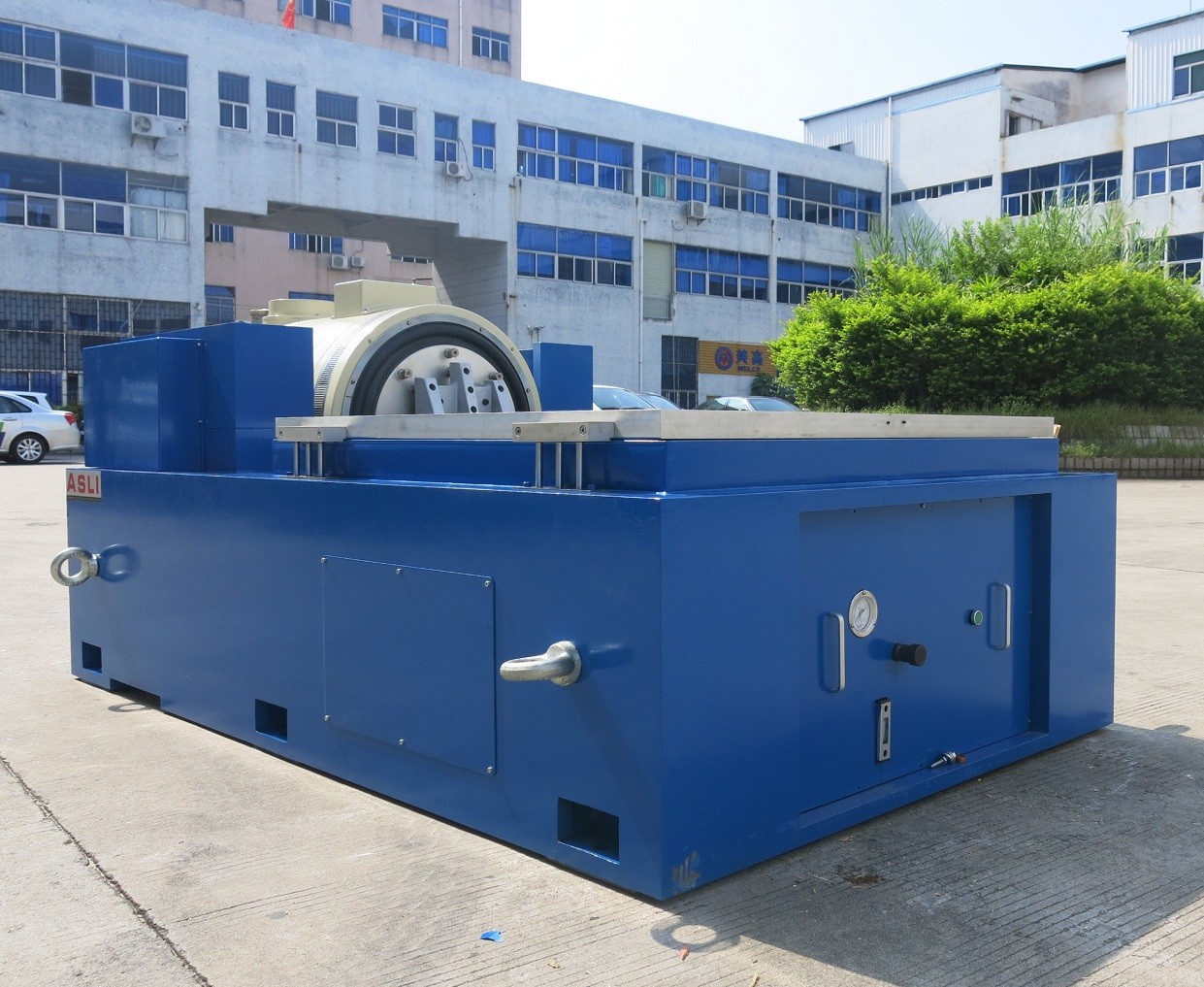

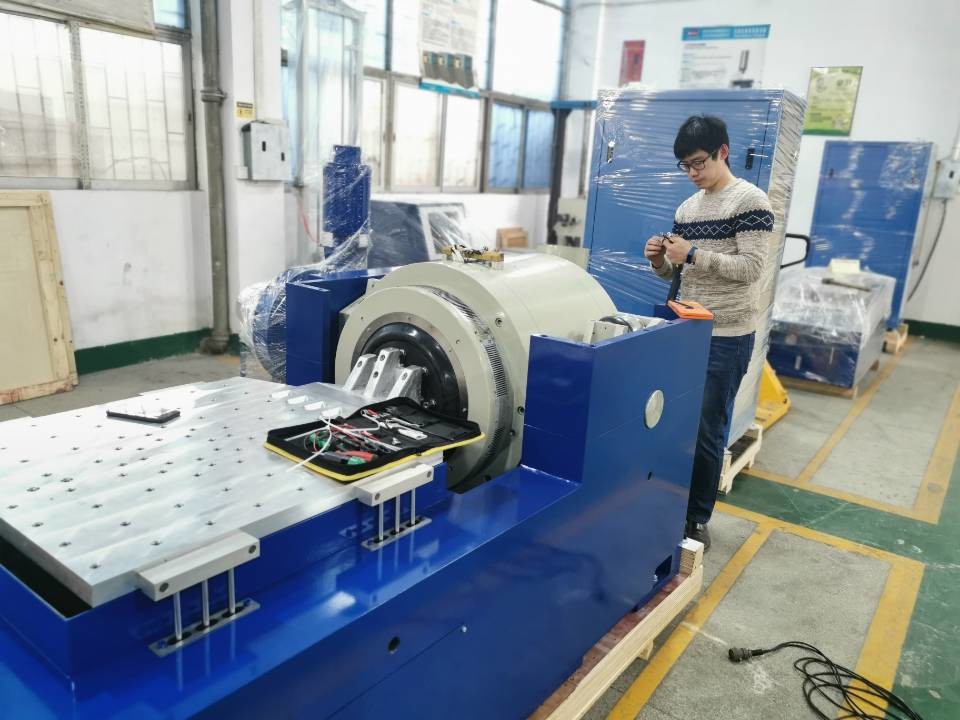

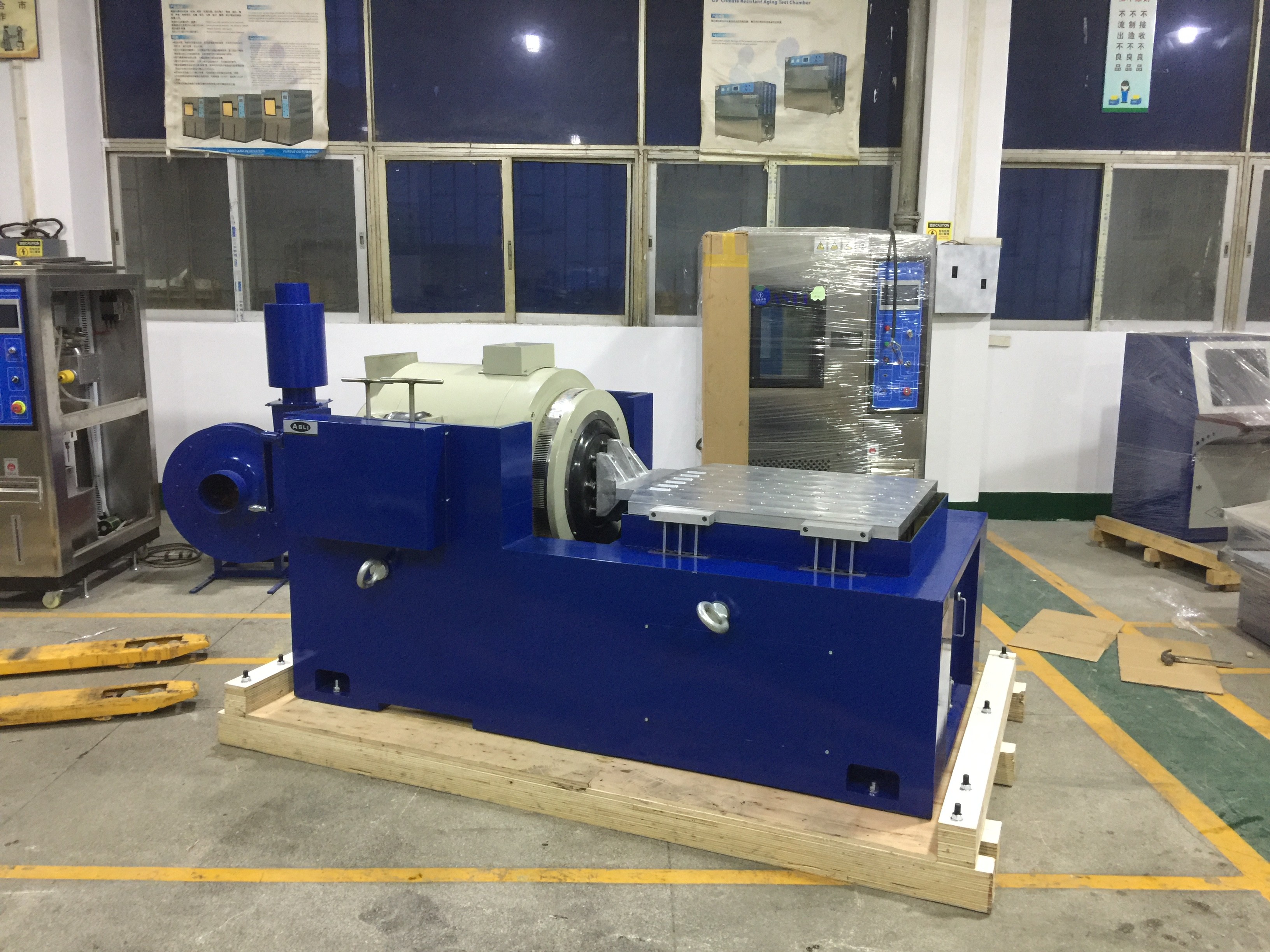

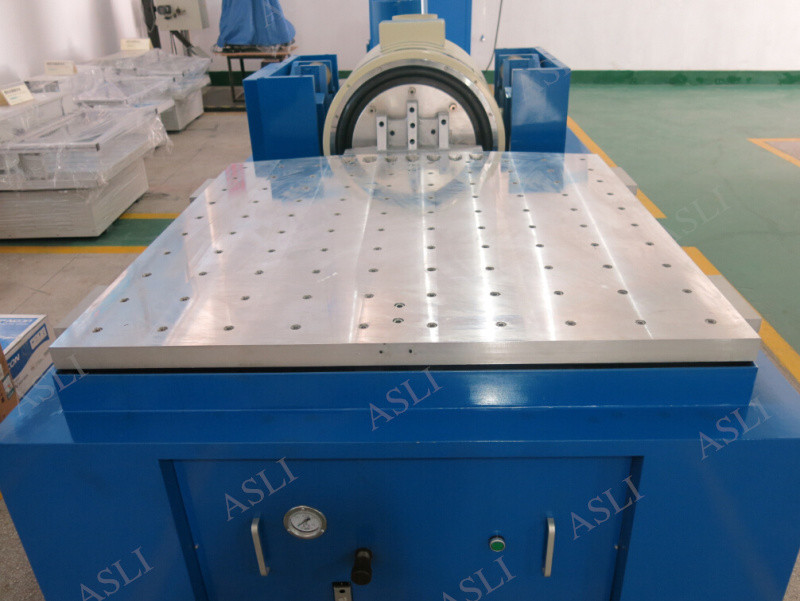

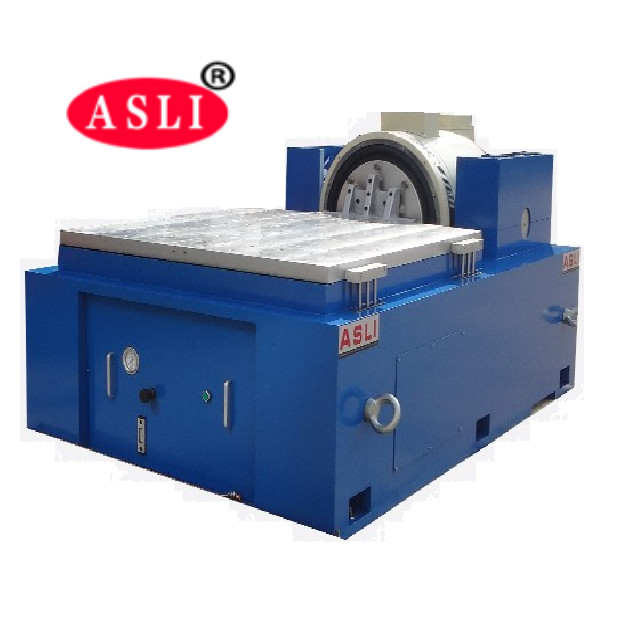

Bilder zur Referenz:
