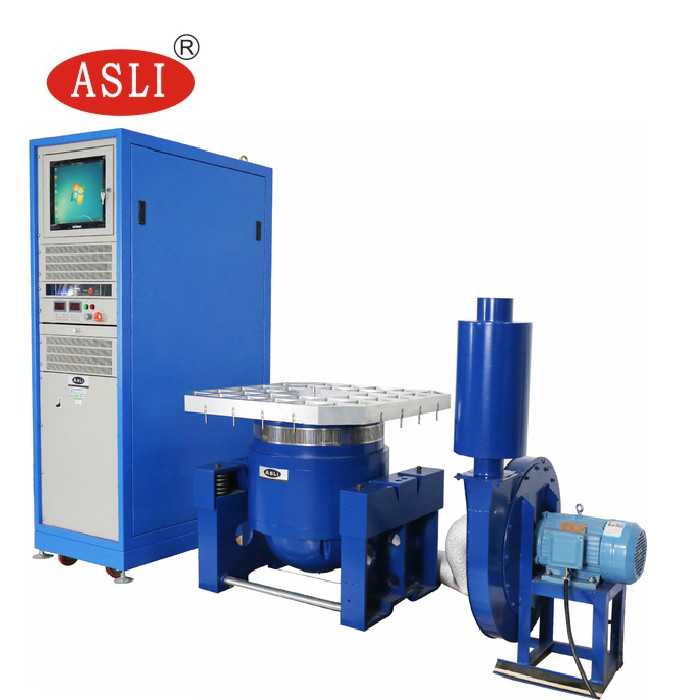

elektrodynamischer Erschütterungsschüttel-apparat für ISTA-Pakettransport-Simulationstest
Product Details
| Vibrationskraft: | 10000N | Anwendung: | Paket |
|---|---|---|---|
| Schwingungsrichtung: | vertikale Vibrationen | Prüfstandard: | ISTA |
| Häufigkeit: | 3 ~ 3500 Hz | Beschleunigung: | 100 g |
| Hervorheben |
elektromagnetisches 10000N Testgerät,Elektromagnetisches Testgerät ISTA,Vertikale Erschütterungs-Maschine ISTA |
||
Product Description
Was ist ein Vibrationstest?
Produkte werden täglich in Paketen und Containern über die ganze Welt transportiert. Sie können mit Fahrzeugen, Schiffen oder Flugzeugen transportiert werden, sind aber in jedem Modus Vibrationen ausgesetzt.Eine Vibrationsprüfung wird häufig als Qualitätskontrollwerkzeug verwendet, um Produkte vor dem Versand Vibrationen auszusetzen.Die Ergebnisse können für das Produkt- und Verpackungsdesign verwendet werden, um Schäden durch Schütteln und Springen zu reduzieren.
Dokument zum Speichern herunterladen -- hier klicken ----- Ich weiß.Vibrationsprüfgeräte ES-10.pdf
elektrodynamischer Schwingungsshaker für die ISTA-Simulationsprüfung für den Pakettransport
Prüfungsanforderungen:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5.ISTA
Eigenschaften:
1. Set-up: Chinesisch und Englisch Menü, Computerbetrieb, Einsatz spezialisierter Überwachungs- und Steuerungssysteme, die Daten des gesamten Prozesses können übergeben und ausgeführt werden.
2- Anzeigefunktionen: dynamische Anzeige von Prüfkurven, Multi-Dan, auf die Anzahl der Daten.
3. Kurvenrekorder:Echtzeit-Aufzeichnung der Prüfdaten, Prüfdaten automatisch, die Testergebnisse können gespeichert, gedruckt werden.
Haupttechnische Parameter
| der |
Nennwert Sine Gewalt(N) |
Bewertet zufällig Gewalt(N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Bewertet - Nein.Vermittlung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Nutzen für den Benutzer
* Einfache Installation durch den Benutzer
* Benutzeroberfläche: LCD-Touchscreen für den lokalen Modus und PC-Windows (über Ethernet) für den Remote-Modus;
* Lokalmodus: Schnellstart eines vordefinierten Tests, Dutzende von Prüfvorgaben können gespeichert werden;
* Fernbetrieb: alle Betriebsvorgänge des Systems, einschließlich der Prüfungserstellung und Speicherung der Prüfvorgaben auf dem Messgerät, der Prüfsteuerung, der Überprüfung der Prüfdaten und der Dokumentation.
Hersteller von Schwingungsschüttlerndie doppelmagnetische Schaltkreisstruktur, selbst erzeugte Skelett-Aktionskreise, Luftunterstützung und Rollenlager und lineare Führung,Trunnion Isolation fortschrittliche moderne Technologie und Spezialtechnologie, können in X, Y, Z dreiachsigen Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen durchgeführt werden, die durch die klassischen (Halb-Sinus-, Trapez-,Sägezahnwelle) Puls- und Stoßreaktionsspektrentest.
1 Die sorgfältige Gestaltung des beweglichen Spulen-Skelettes hat eine höhere erste-Ordnungs-Axial-Resonanzfrequenz.
2 Leichte Armatur, hohe Steifigkeit, Frequenz 4500 Hz.
3 Steuerung der Computerverbindungsleitung, sofort Material lagern.
4 Anzeige des Steuerdiagramms.
5 Niedriger Widerstand und hohe Leistungsfähigkeit, hohe Effizienz, geringe Kosten.
6 Hohe Zuverlässigkeit, geringer Fehler.

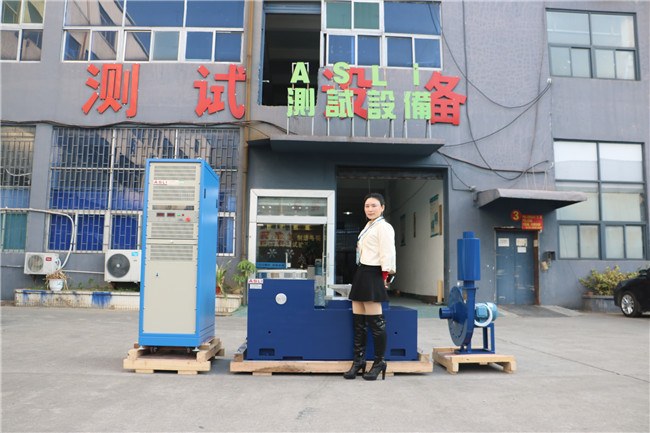

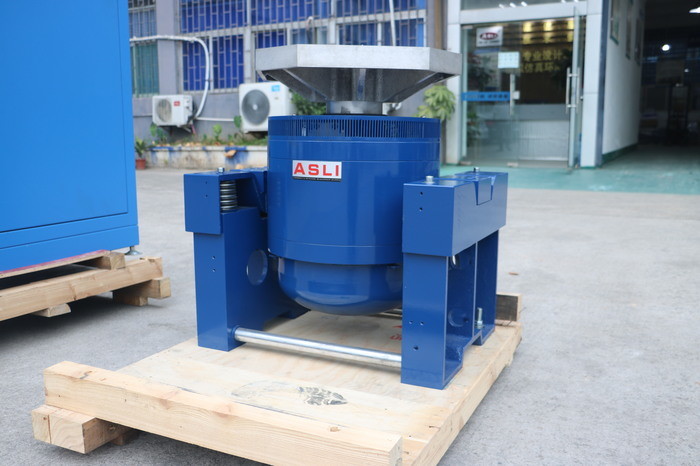

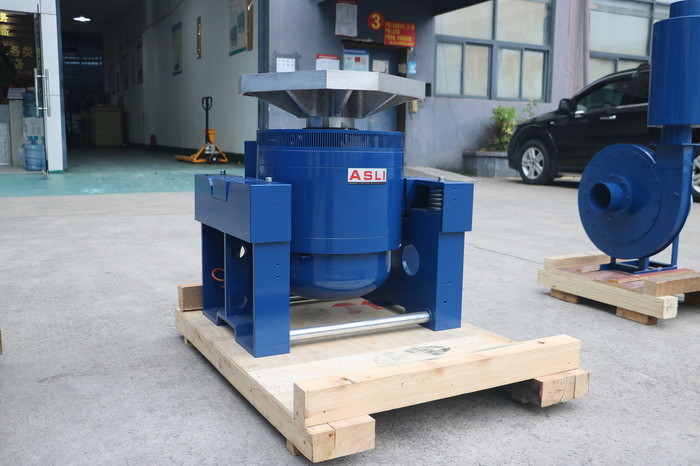

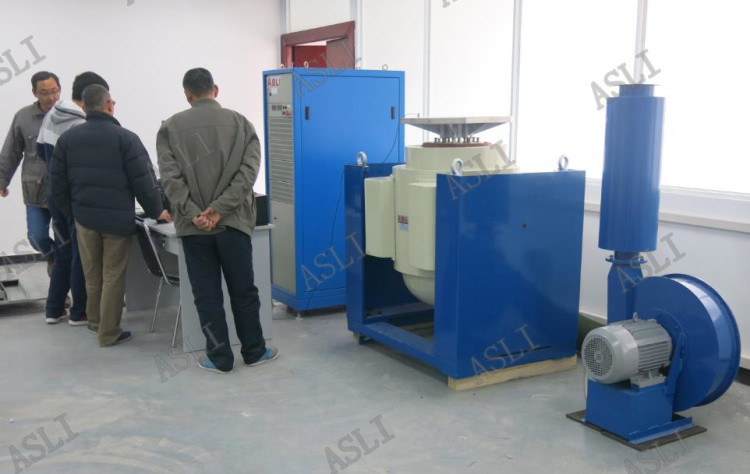

Bilder zur Referenz:
