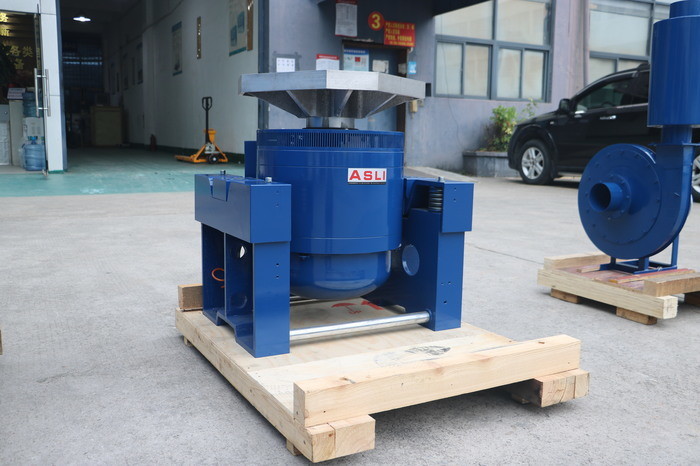

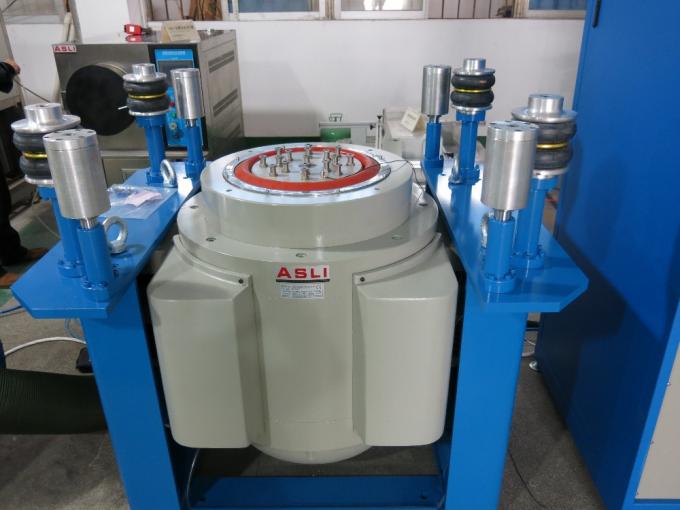

MIL-STD-810F Elektrodynamik-Hochfrequenzsinus und gelegentlicher Schockerschütterungsrütteltisch
Product Details
| Schwingungsrichtung: | vertikale Vibrationen | Prüfstandard: | MIL-STD-810F |
|---|---|---|---|
| Merkmal: | Sinus und gelegentliche Schlagprobe | Vibrationskraft: | 30000 N |
| Verlagerung: | 100 mm | Anwendung: | Teile für Autos |
| Hervorheben |
MIL-STD-810F Erschütterung Shaker Table,2800Hz Erschütterung Shaker Table,MIL-STD-810F elektrodynamische Erschütterungs-Maschine |
||
Product Description
Dokument zum Speichern herunterladen -- hier klicken ----→ES-3A Vibrationsprüfer.pdf
MIL-STD-810F Elektrodynamik Hochfrequenz-Sinus- und Zufallsschlag-Vibrationsschüttler-Tisch
Elektrodynamische Schwingungsschaukel Anwendung:
Wir sind Hersteller von High Frequency Vibration Test Machine-Serie Produkte, übernommen die "doppelmagnetische Schaltkreisstruktur", "selbstgenerierte Skelett-Aktionskreise","Luftgestützte Unterstützung" und "Rolllager und lineare Führung", "Trunnion Isolation" mit modernster und spezieller Technologie, kann in X, Y, Z dreiachsigen Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen durchgeführt werden,wird durch die klassische (Halb - Sinus)Diese Produkte werden in den Bereichen Verteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik,Elektrische Geräte, Kommunikation, Haushaltsgeräte und andere Bereiche.
Technische Parameter der Vibrationsprüfmaschine:
| Modell |
Nennwert Sine Gewalt(N) |
Bewertet zufällig Gewalt(N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Bewertet - Nein.Vermittlung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

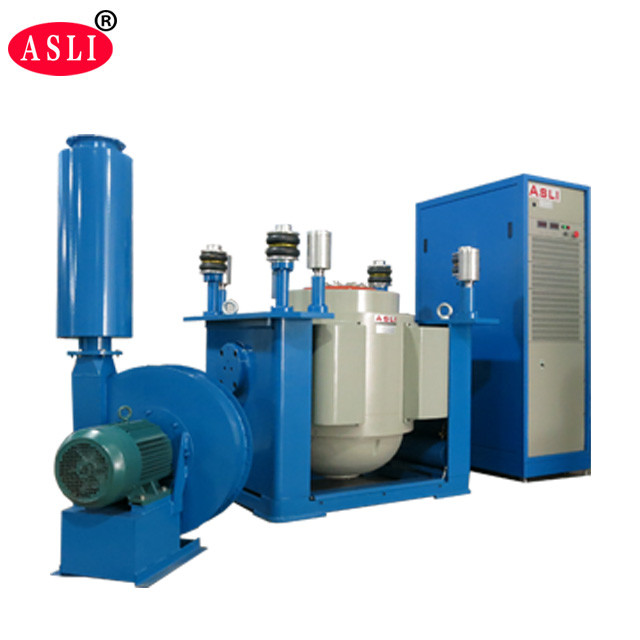

3-Achsen-Hochfrequenzvibrationsprüfsystem mit hoher Kraft mit 8-Kanal-Vibrationsreglern Merkmale:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Vibrationskapazität, Verbesserung der Niederfrequenzleistung.

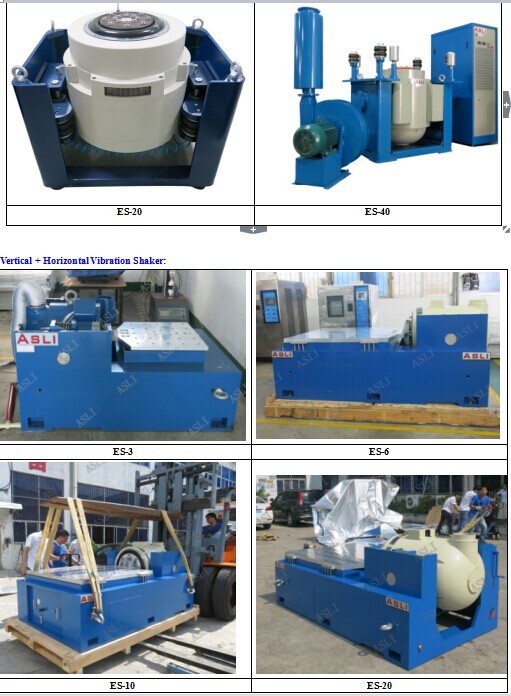

Technische Parameter von HorizontalErweiterung:
Technische Parameter der vertikalenErweiterung:
Bescheinigung über die Maschine:
Offizieller Kalibrierungsbericht der dritten Partei in China
CE-Zertifizierung
Für die Verpackung:
1- Zuerst PP-Film.
2. Vakuumpaket
3Wieder PP-Film.
4. PU-Schaum mit einer Dicke von 10 mm zur Vermeidung von Kollisionen
5. Verstärktes Sperrholzgehäuse
6. Standard ASLI CASE MARK
Vibrationsprüfmaschine Verpackungs- und Versanddetail:
