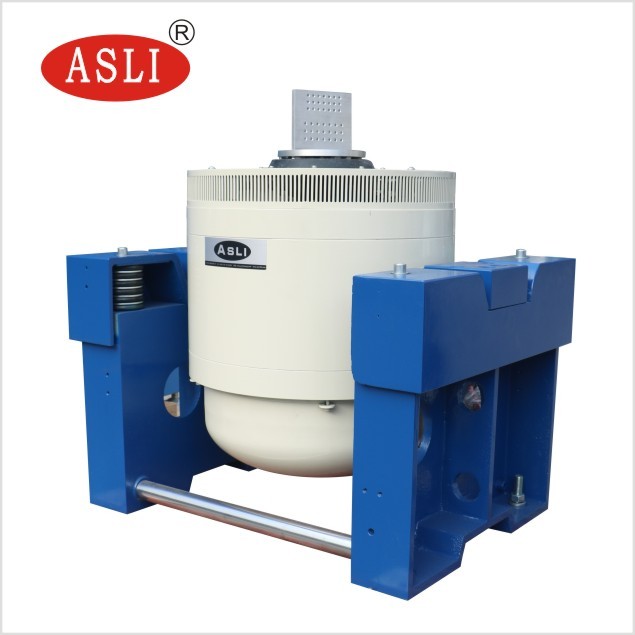

IEC 60335-2-24 und IEC 60335-2-40 Vibrationstisch für Labor-Vibrationsprüfstand
Beschreibung Anwendung:
Vibrationstisch nach IEC 60335-2-24 und IEC 60335-2-40 für Labor-Vibrationsprüfständeist an Bildungs-, Forschungs- und Laborumgebungen gewöhnt. ADotiert mit der doppelten Magnetkreisstruktur, selbsterzeugten Skelett-Aktionskreisen, Luftunterstützung und Rollenlagern sowie linearer Führung, Zapfenisolierung, fortschrittlicher moderner Technologie und Spezialtechnologie, kann ein dreiachsiger Sinusvibrationstest in X, Y, Z und Breitband-Zufallsvibrationstests durchgeführt werden, der durch den klassischen (Halbsinus, Trapez, Sägezahnwelle) Impuls- und Stoßreaktionsspektrumtest vervollständigt wird. Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und anderen Bereichen eingesetzt.
| Modell: ES-3 | |
|---|---|
| Sinusschub | 300 kgf |
| Zufälliger Stoß | 300 kgf |
| Aufprallschub | 600 kgf |
| Frequenzbereich | 2~2500Hz |
| Anhaltende Vertreibung | 25mm |
| Die Auswirkungen der Vertreibung | 25mm |
| Höchstgeschwindigkeit | 1,8 m/s |
| Maximale Beschleunigung | 981 m/s2 |
| Durchmesser der beweglichen Spule | Φ150mm |
| Exzentrisches Moment zulassen | >196 Nm |
| Verbindungspunkt laden | 6 Punkte |
| Äquivalente Masse beweglicher Teile | 3kg |
| Schraubengröße für Arbeitsplatten (Standard) | M8 |
| Schraubenanordnungstabelle (Durchmesser, Umfang) | 8 auf Φ100mm, 8 auf Φ,200mm. |
| Axiale Isolationsfrequenz | <3Hz |
| Maximale Belastung | 120 kg |
| Magnetischer Streufluss | <1mT |
| Abmessungen (ohne Verpackung) (L×B×H) | 730 mm × 550 mm × 650 mm |
| Gewicht des Vibrationstisches | 450kg |
Vibrationstisch nach IEC 60335-2-24 und IEC 60335-2-40 für Labor-VibrationsprüfständeMerkmale:
1. Gut gestaltetes dynamisches Kreisskelett mit einer höheren axialen Resonanzfrequenz.
2. Zwei-Magnetkreis, geringe magnetische Flussstreuung, kompakte Struktur und rational.
3. Rocker Rod Rollenlager gerade und importorientierte Verbundkörpersteifigkeitsorientierung, exzentrische Tragfähigkeit.
4. Trunnion-Isolationsstiftung, die sich dem Hormongebrauch und der Installation mobiler Bequemlichkeit widmet.
5. Fortschrittliche Technologie bewegt sich im System, um einen dynamischen Kreis mit hoher Zuverlässigkeit sicherzustellen.
6. Neues Kanaldesign und verbesserte Kühlwirkung.
7. Statische Steifigkeit, dynamische Steifigkeit des kleinen Lagerballons, Erhöhung der Tragfähigkeit des Vibrationstisches, Verbesserung der Niederfrequenzleistung.
Zusammensetzung vonVibrationstisch nach IEC 60335-2-24 und IEC 60335-2-40 für Labor-Vibrationsprüfstände:
Vibrationsprüfstand, Leistungsverstärker, Kühlventilator, Gleittisch, Vertikalexpander

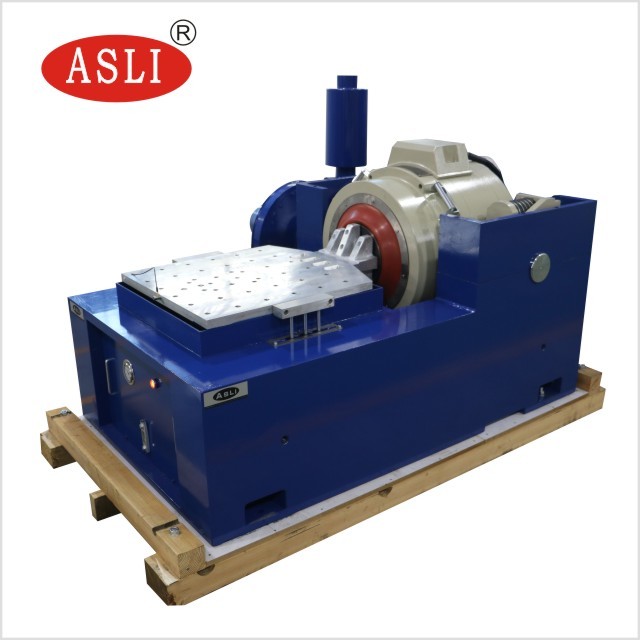

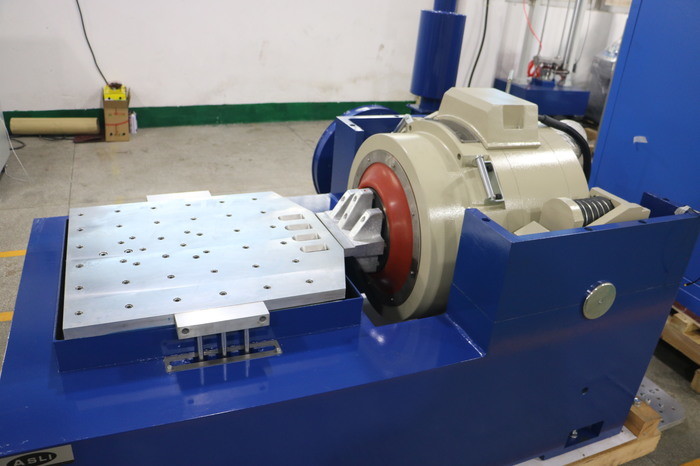

Merkmale des horizontalen Ständers:
Innerhalb einer kleinen Ladebank zur Erzielung einer höheren Beschleunigung und Arbeitsfrequenz, um die Ladekapazität und Leistung der gesamten Maschinenbank zu verbessern.
Die Horizontalbank und die Vibrationsbank sind integrale Modelle mit perfekter Struktur und einfacher Installation und Einstellung.
Statische Druckschiene in V-Form mit Neigungs- und Schräglastfestigkeit.
Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.

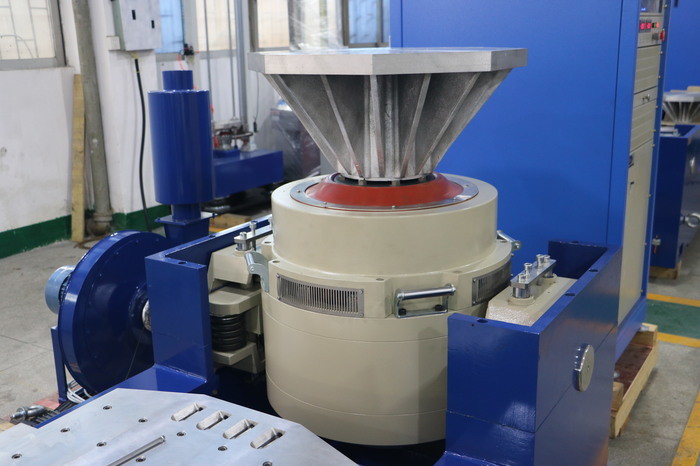

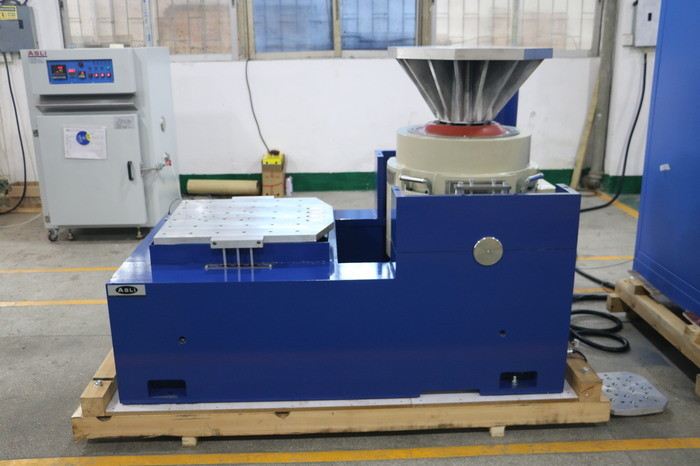

Merkmale der vertikalen verlängerten Bank:
VT vertikale verlängerte Bank und spezifizierte Klemmen, präzise berechnet, aufwändiges Design, um sicherzustellen, dass der Kunde die beste Leistung entsprechend perfekt erhält
