XYZ-Achsen-gelegentliche elektrodynamische Erschütterungs-Prüfvorrichtungs-Maschine mit Standard UN38.3
Product Details
| vibration method: | Sine &Random Vibration | vibration direction: | XYZ Axis |
|---|---|---|---|
| frequency: | 3~3000HZ | displacement: | 51mm |
| application: | Battery | standard: | UN38.3 |
| Hervorheben |
gelegentliche Erschütterungsprüfvorrichtungsmaschine,Prüfvorrichtungsmaschine der Erschütterung UN38.3,Elektrodynamische Maschine der Erschütterung UN38.3 |
||
Product Description
Mechanische Vibrationsprüfungssystem ES-10.pdf
XYZ-Achse Elektrodynamischer Hochfrequenz-Vibrationsprüfer für die UN38.3 Batterie-Vibrationsprüfung
Prüfstand:
Die in Absatz 1 genannte Regelung gilt nicht für die Produktion von Kraftfahrzeugen.
UL 1642:2012 < Norm für Lithiumbatterien >
UL 2054: 2012 < Batterien für den privaten Gebrauch und den gewerblichen Gebrauch>
UN38.3 ((2012)
IEC 62133-2:2017 < Sicherheitsanforderungen an tragbare versiegelte Sekundärzellen und aus ihnen hergestellte Batterien zur Verwendung in tragbaren Anwendungen - Teil 2: Lithiumsysteme >
Ausrüstung für die Prüfung der Vibrationstabelle für die Transportsimulationkann in X, Y, Z dreiachsigen Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen abgeschlossen werden, die durch die klassische (Halb-Sinus-, Trapez-Sägezahnwelle) Puls- und StoßreaktionsspektrentestDiese Produkte werden in den Bereichen Verteidigung, Rüstung, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und anderen Bereichen weit verbreitet.
Technische Parameter der Vibrationsprüfmaschine:
| Modell |
Nennwert Sine Gewalt(N) |
Bewertet zufällig Gewalt(N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Bewertet - Nein.Vermittlung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
Merkmale der vertikalen ausgestreckten Bank:
VT vertikal verlängerte Bank und spezifizierte Klemmen, präzise berechnet, aufwändige Konstruktion, um sicherzustellen, dass der Kunde die beste Leistung nach perfekter Struktur erhält,Material und Verarbeitung von hoher Qualität.
technische Parameter des vertikalen Expanders:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
.
Horizontale Standmerkmale:
Innerhalb einer kleinen Ladestelle, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, um die Ladekapazität und Leistung der gesamten Maschine zu verbessern.
Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, bequemer Installation und Anpassung.
Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.

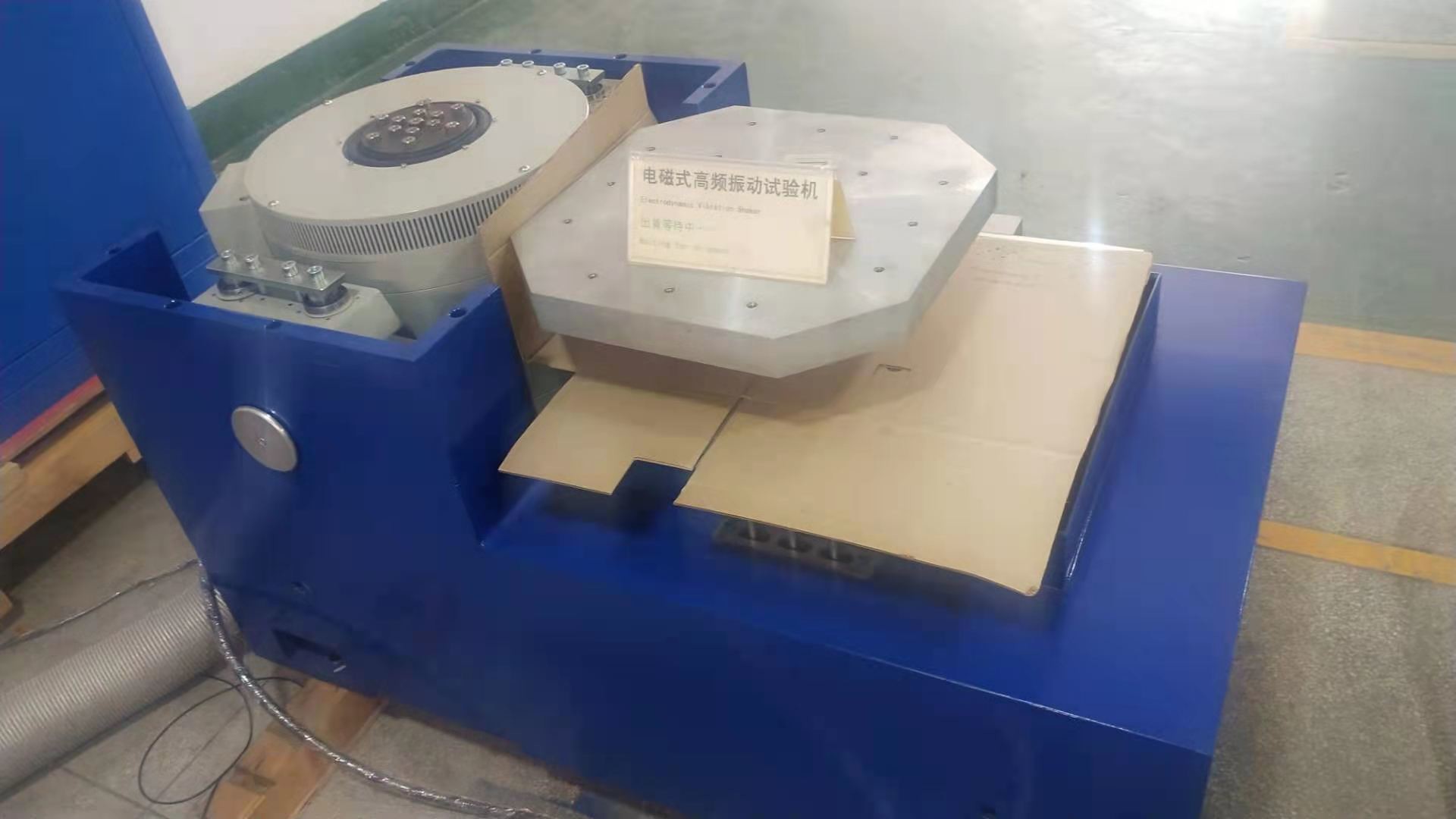

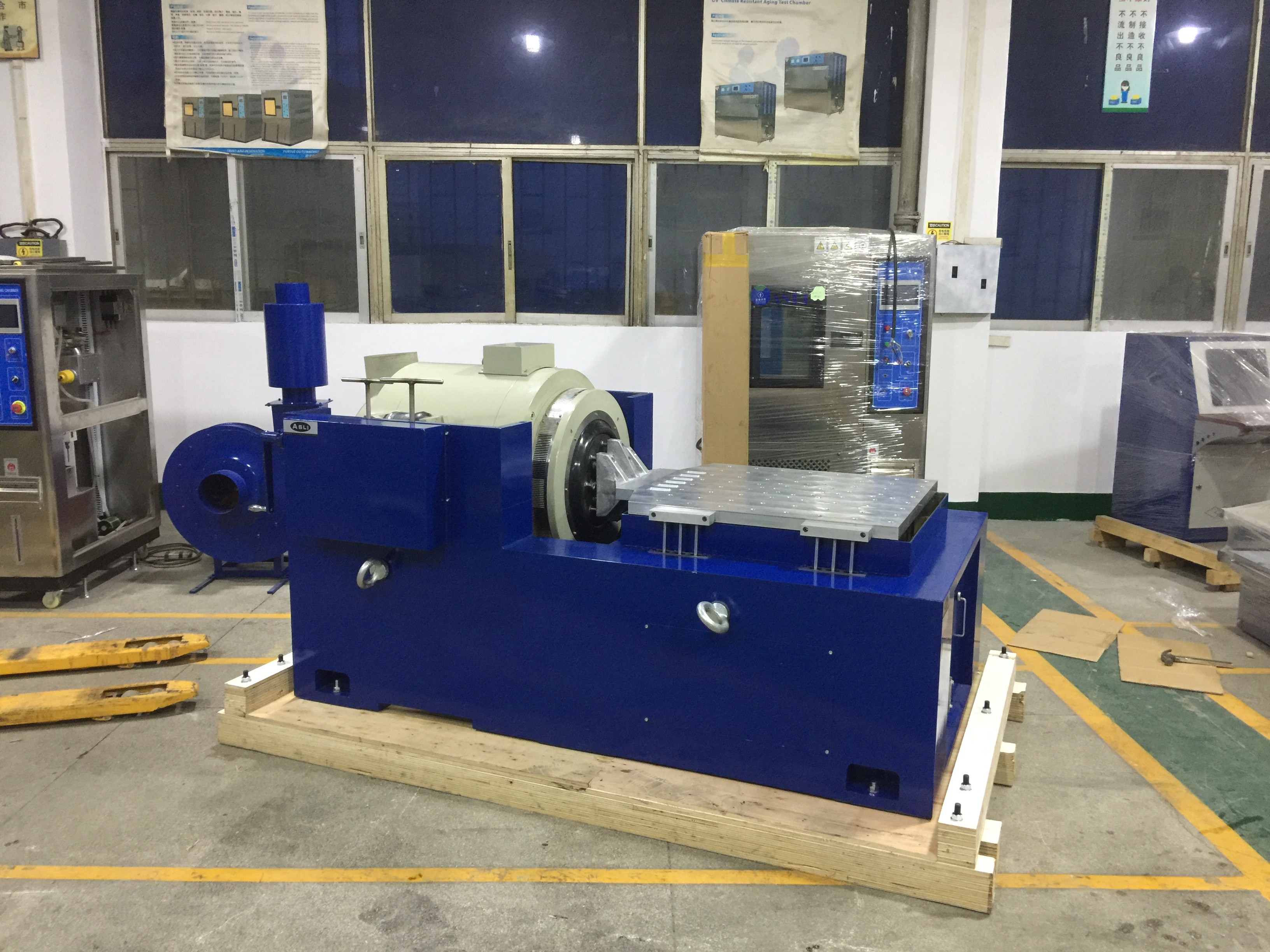

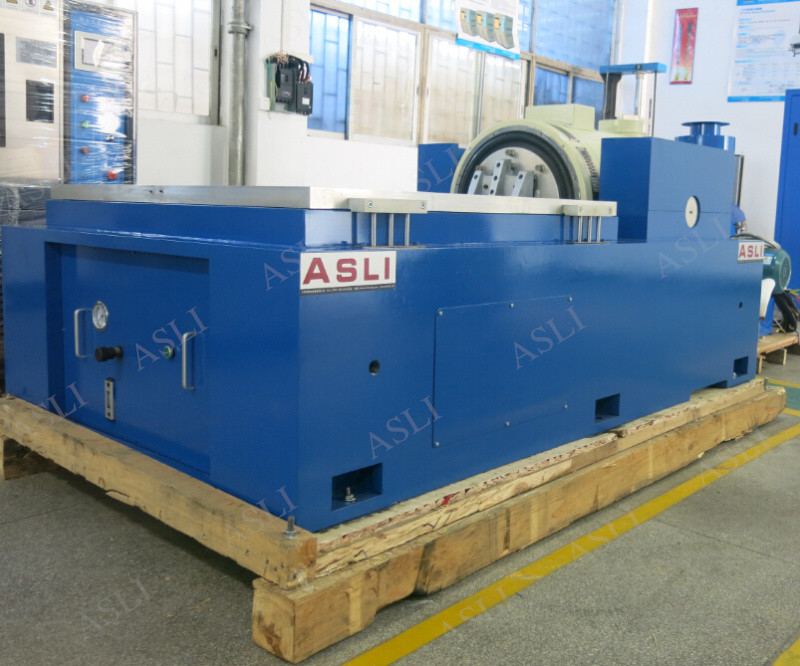

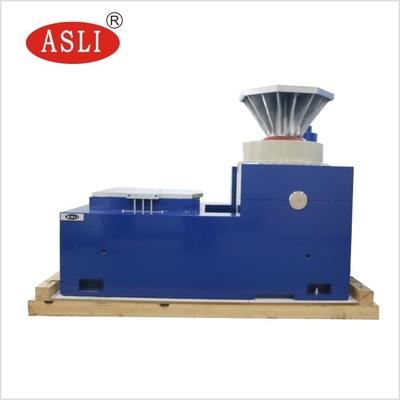

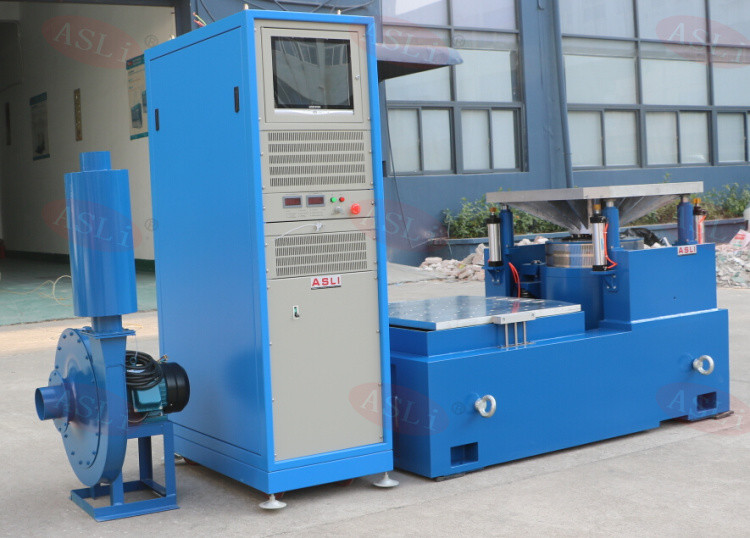

Bilder zur Referenz:

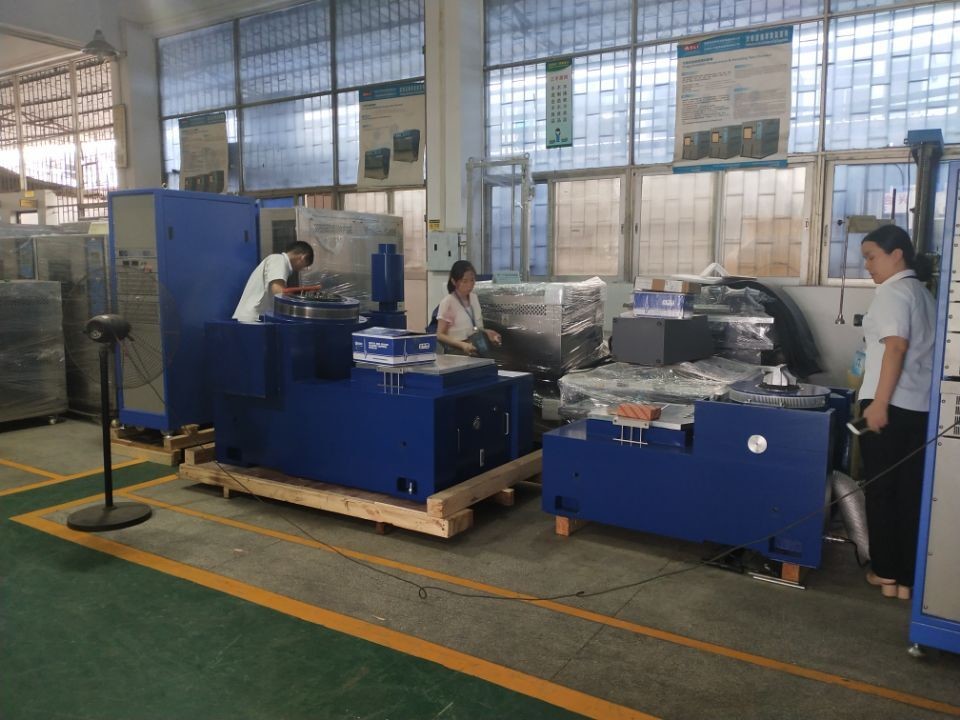

Packungsdetails:
