Gelegentliche Erschütterungs-Testgerät ASTM 2000Hz mit horizontaler Beleg-Tabelle

Produktübersicht

Die 2000Hz Sinus- und Zufallsvibrationstestgeräte mit horizontaler Gleittischplatte sind für Produkttests auf Vibration und Stoß, Umwelttest-Screening und Zuverlässigkeitstests konzipiert. Sie erfüllen kritische Testanforderungen in den Bereichen Luft- und Raumfahrt, Kommunikation, Elektronik, Elektrotechnik, Haushaltsgeräte und anderen Industrien.

Dieses System ist eine vielseitige Testplattform, die eine breite Palette von Testspezifikationen erfüllt, darunter IEC, MIL-STD, JIS und ASTM-Standards.

Hauptmerkmale

• Das flexible Aufhängungssystem und die geradlinige Führung bieten eine hohe Tragfähigkeit, hervorragende Führungseigenschaften und hohe Stabilität.
• Der zentrale Lastairbag bietet eine hohe statische und niedrige dynamische Steifigkeit, die eine hohe Tragfähigkeit und herausragende dynamische Leistung gewährleistet.
• Das schnelle Selbstdiagnose- und Kettenschutzsystem gewährleistet hohe Sicherheit und Zuverlässigkeit.
• Die Airbag-Isolations- und Dämpfungsvorrichtung macht ein spezielles Fundament überflüssig, reproduziert Vibrationswellen perfekt und reduziert die Vibrationsübertragung.

Spezifikationen des Vibrationsprüfschüttlers

Modell	Nenn Sinus Kraft (N)	Nenn Zufall Kraft (N)	Frequenz Bereich (Hz)	Nenn Beschleunigung (m/s²)	Nenn Geschwindigkeit (m/s)	Nenn Hub (p-p) mm	Max. Belastung (Kg)	Bewegliche Schwingspule (Kg)	Abmessung der beweglichen Schwingspule (mm)
ES-3	3000	3000	3–3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3–3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3–3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3–3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3–3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3–3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3–2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600
ES-200	200000	200000	3–2000	1000	1.8	51	2500	200	Φ650
ES-350	350000	350000	3–1700	1000	1.8	51	4500	300	Φ870

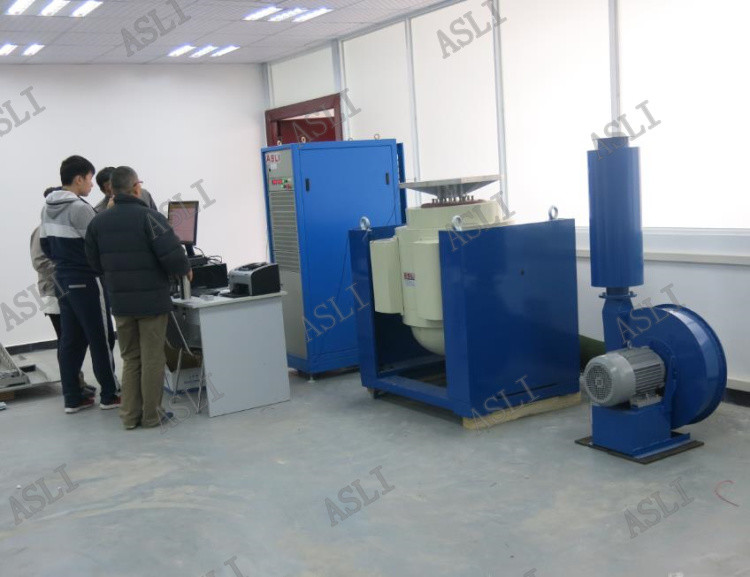

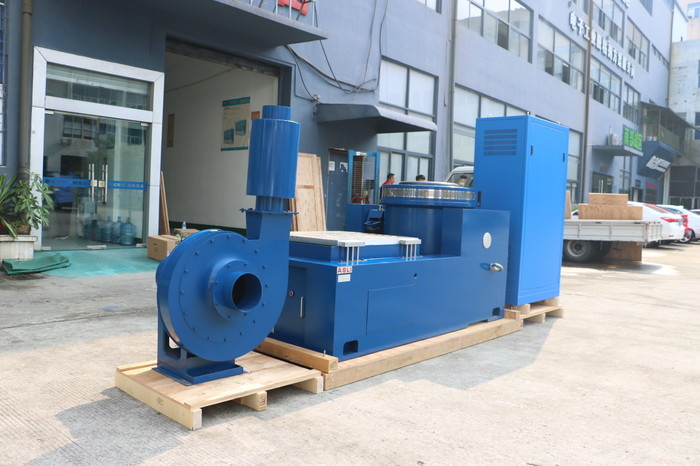

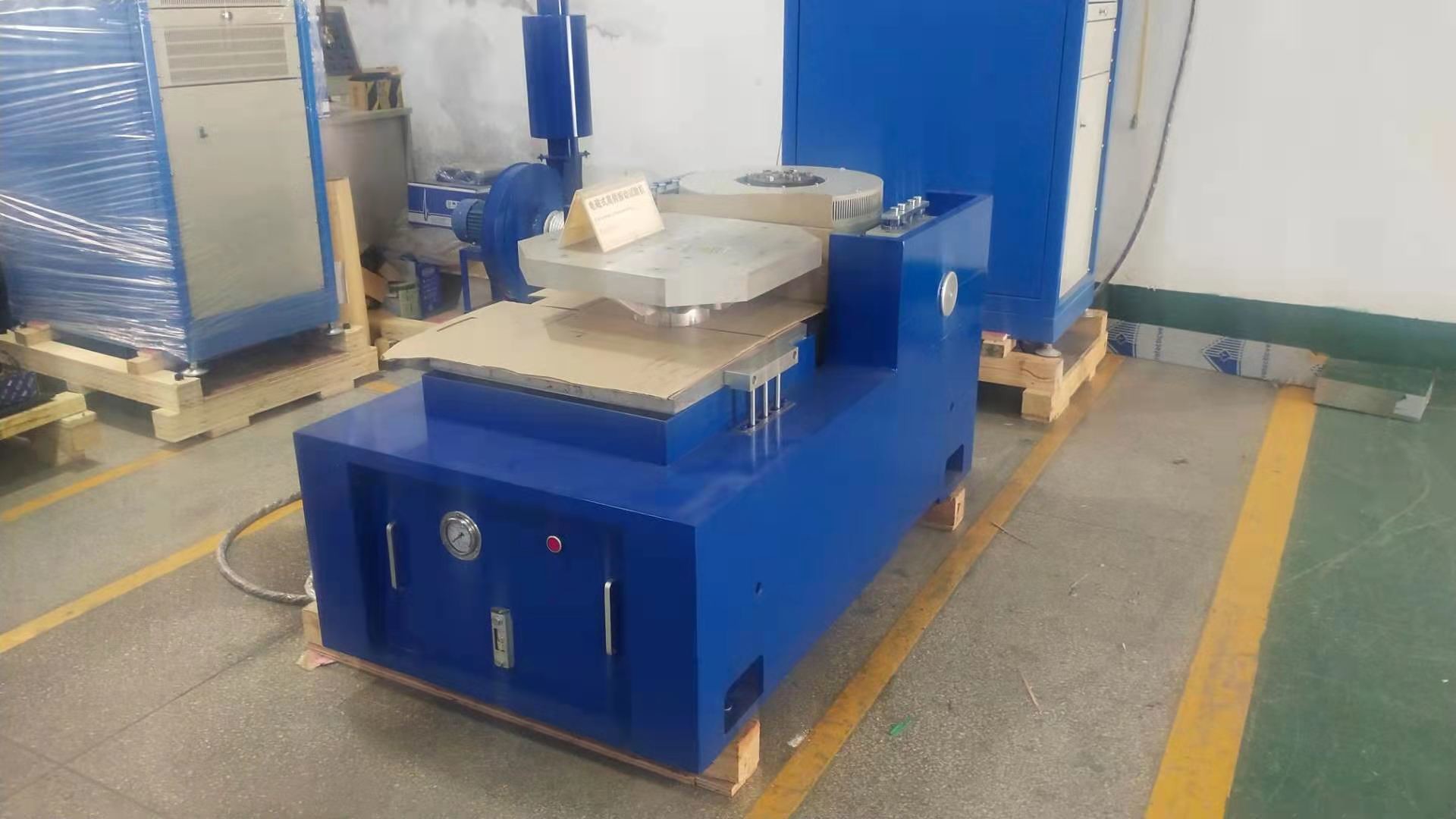

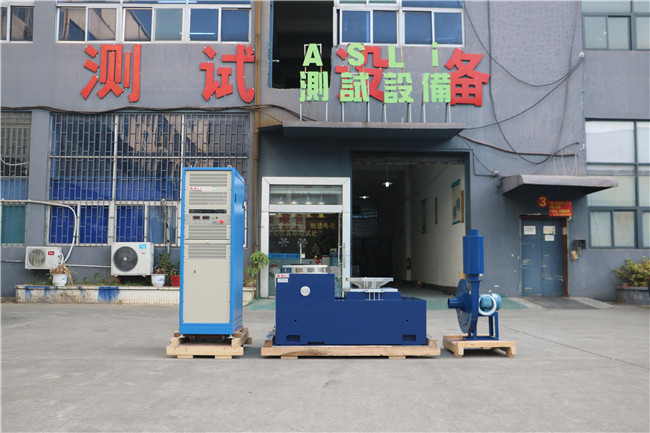

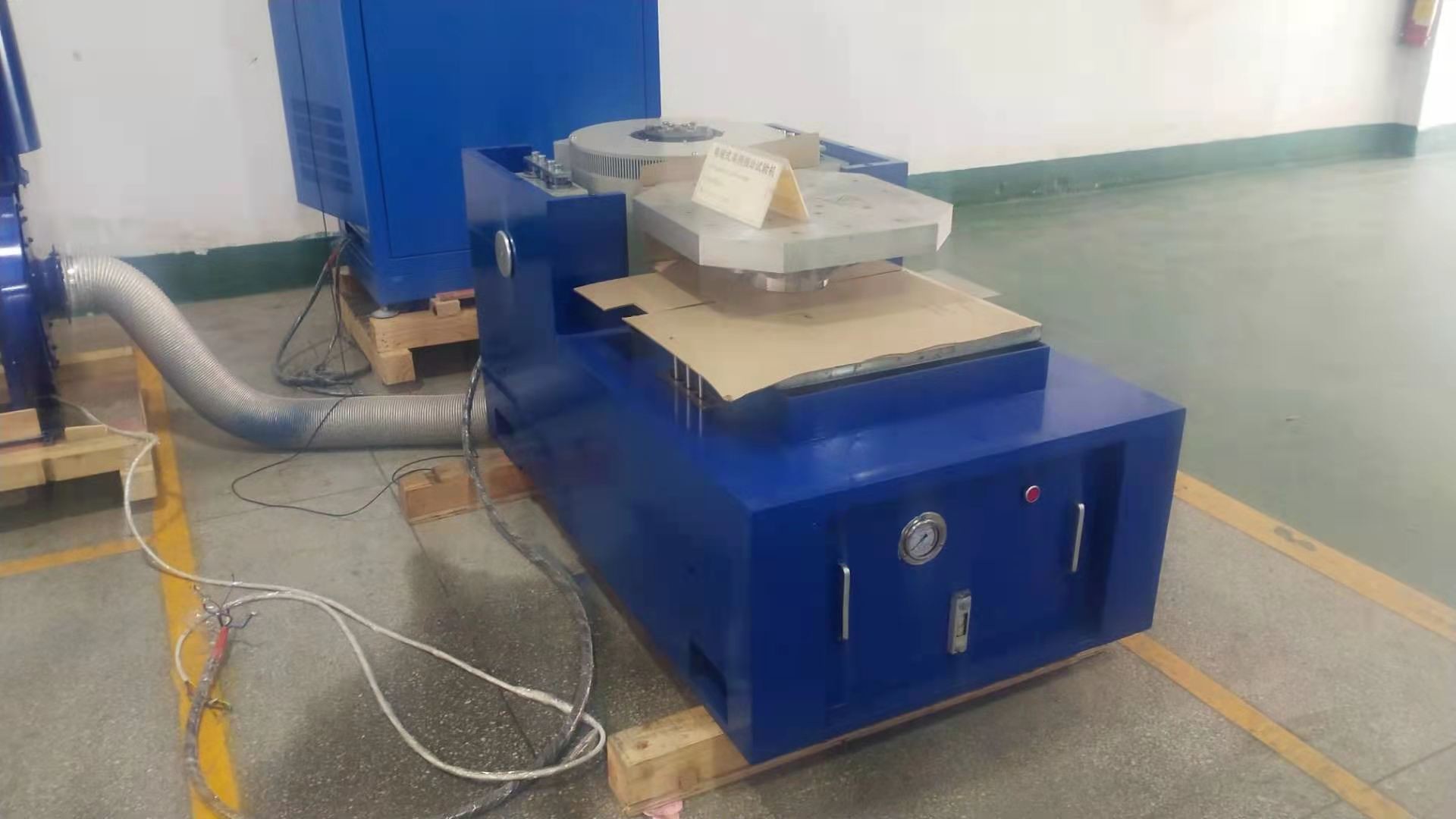

Produktgalerie

FAQ:

F1: Was ist ein elektrodynamischer Vibrationsschüttler?
A1: Ein elektrodynamischer Vibrationsschüttler ist ein Prüfsystem, das verwendet wird, um Vibrationsbedingungen zu simulieren, denen Produkte während des Transports, des Betriebs oder des Service ausgesetzt sein können. Er wird häufig für Zuverlässigkeits-, Haltbarkeits- und Qualifikationsprüfungen eingesetzt.

F2: Welche Produkte können getestet werden?
A2: Er kann für elektronische Komponenten, Automobilteile, Batterien, Luft- und Raumfahrtkomponenten, elektrische Produkte, Verpackungen, Kommunikationsgeräte und andere Produkte, die Vibrationstests erfordern, verwendet werden.

F3: Welche Vibrationstests kann der Schüttler durchführen?
A3: Abhängig von der Systemkonfiguration kann er Sinusvibrationen, Zufallsvibrationen, Stoßprüfungen, Resonanzsuche, Frequenzdurchlauf und andere programmierbare Vibrationstests durchführen.

F4: Was ist die maximale Prüffrequenz?
A4: Die maximale Frequenz hängt vom Modell und der Konfiguration ab. Verschiedene Schüttlermodelle sind für unterschiedliche Frequenzanforderungen erhältlich. Bitte geben Sie Ihren erforderlichen Frequenzbereich an, damit wir ein geeignetes Modell empfehlen können.

F5: Wie wähle ich das richtige Schüttlermodell aus?
A5: Die wichtigsten Faktoren sind:

• Maximales Probengewicht
• Probengrößen
• Erforderliche Vibrationsrichtung
• Frequenzbereich
• Maximale Beschleunigung
• Hub
• Erforderlicher Vibrationsprüfstandard

Basierend auf diesen Parametern können wir ein geeignetes Schüttlersystem empfehlen.

F6: Kann der Schüttler sowohl vertikale als auch horizontale Vibrationen durchführen?
A6: Ja. Je nach Konfiguration kann das System mit einer vertikalen Testaufstellung, einer horizontalen Testaufstellung oder beidem geliefert werden.

F7: Kann er Zufallsvibrationstests durchführen?
A7: Ja. Ein geeigneter Vibrationscontroller kann für Zufallsvibrationstests konfiguriert werden, einschließlich PSD-basierter Testprofile.

F8: Kann er Stoßprüfungen durchführen?
A8: Ja, vorausgesetzt, das ausgewählte Schüttlersystem verfügt über ausreichende Kraft-, Hub- und Beschleunigungskapazitäten für das erforderliche Stoßprofil.

Ein elektrodynamischer Vibrationsschüttler bietet mehrere Vorteile für Hochfrequenz-Vibrationstests:

• Großer Frequenzbereich: Geeignet für Nieder- und Hochfrequenz-Vibrationstests, insbesondere für elektronische und automobiltechnische Komponenten.
• Hohe Regelgenauigkeit: Frequenz, Beschleunigung, Hub, Geschwindigkeit und Testdauer können präzise gesteuert werden.
• Schnelle Reaktion: Das elektrodynamische Antriebssystem reagiert schnell auf Steuersignale und eignet sich daher für Sweep-Vibrationstests.
• Stabile Vibrationsausgabe: Die Regelung mit geschlossenem Regelkreis hilft, während des Tests stabile Vibrationspegel aufrechtzuerhalten.
• Programmierbare Tests: Testparameter wie Frequenzbereich, Durchlaufgeschwindigkeit, Beschleunigung und Anzahl der Zyklen können automatisch programmiert werden.
• Geeignet für Hochfrequenztests: Besonders geeignet für Leiterplatten/PCBA, Automobilelektronik, Sensoren, Steckverbinder, Batterien und andere elektronische Komponenten.
• Hohe Automatisierung: Testprogramme können gespeichert und automatisch ausgeführt werden, was die Testeffizienz und Wiederholbarkeit verbessert.
