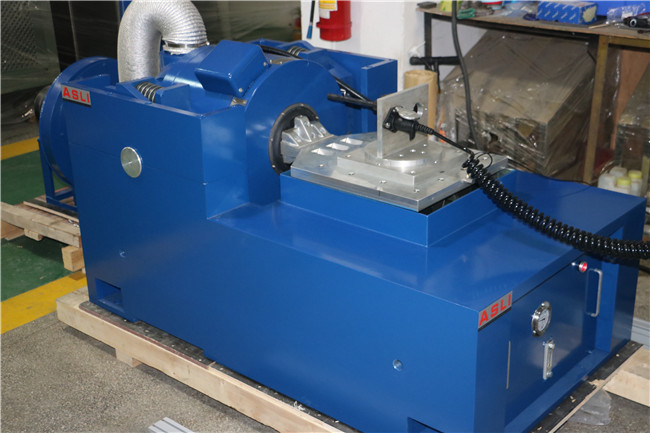

Hochfrequenz-elektrodynamischer Standard der Erschütterungs-50000N des Schüttel-Apparatiec60068
Product Details
| Sinuskraft: | 50000n | Geschwindigkeit: | 2,0 m/s |
|---|---|---|---|
| Verschiebung: | 100mm | Frequenz: | 1 ~ 3500Hz |
| Laden: | 750kg | Beschleunigung: | 100G |
| Anker: | 450mm | Marke: | ASLI |
| Tischgröße: | 800x800mm | ||
| Hervorheben |
Hochfrequente elektrodynamische Vibrationsschüttler,Vibrationstabellenprüfgerät 50000N,Standard-Vibrationsschüttler nach IEC60068 |
||
Product Description

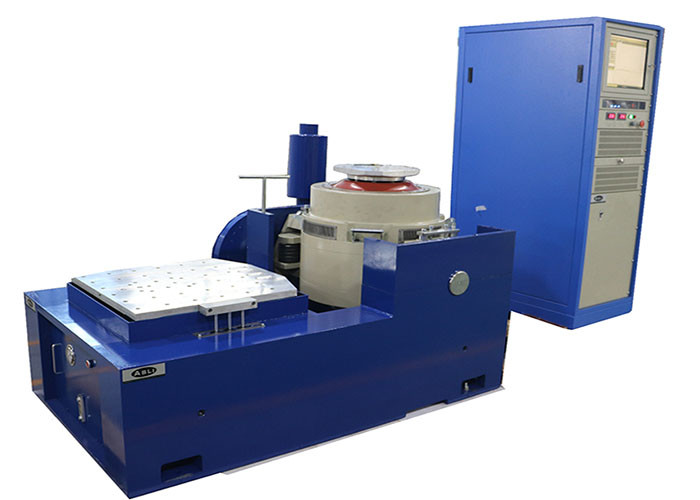

Das EC60068 Hochfrequenz-Elektrodynamik-Rüttlersystem bietet Zufalls-, Sinus- und Schocktestfunktionen auf einer einzigen integrierten Plattform. Dieses System wurde entwickelt, um die strengen IEC60068-Standards zu erfüllen, und wird in der Verteidigungs-, Luftfahrt-, Raumfahrt-, Kommunikations-, Elektronik-, Automobil- und Haushaltsgeräteindustrie weit verbreitet eingesetzt.
Diese Ausrüstung ist für die Früherkennung von Fehlern, die Simulation tatsächlicher Arbeitsbedingungen und die Prüfung der strukturellen Festigkeit konzipiert. Ihr breites Anwendungsspektrum und ihre zuverlässigen Testergebnisse machen sie zu einem unverzichtbaren Werkzeug für die Produktvalidierung. Das System unterstützt Sinuswelle, FM, Sweep, programmierbare, Frequenzmultiplikator-, Logarithmus-, maximale Beschleunigungs-, Amplitudenmodulations- und Zeitsteuerungsmodi – alles gesteuert über eine voll funktionsfähige Computersteuerung mit einfachen Optionen für feste Beschleunigung/feste Amplitude.
Jede Einheit durchläuft einen 3-monatigen Dauertest auf störungsfreien Betrieb, um stabile Leistung und zuverlässige Qualität zu gewährleisten.
| Parameter | Wert |
|---|---|
| Spitzensinus (Pk) | 5000 kgf Spitze (50 KN) |
| Zufall (RMS) | 5000 kgf RMS (50 KN) |
| Schock (Pk) | 10000 kgf Spitze (100 KN) bei 6 ms |
| Nutzbare Frequenz | 1 – 2500 Hz |
| Maximale Auslenkung (Spitze-Spitze) | 100 mm (4 Zoll), 76 mm (3 Zoll) kontinuierlich |
| Max. Geschwindigkeit | 2 m/s |
| Max. Beschleunigung | Sinus: 100 g (980 m/s²), Zufall: 62 g (600 m/s²) |
| Vertikale Lastunterstützung | 500 kg |
| Eigenfrequenz der Körpersuspension (Schubachse) | Weniger als 2,5 Hz |
| Durchmesser des Ankers | φ440 mm |
| Gewicht des Ankers | 59 kg |
| Grundlegende Resonanzfrequenz (unbelasteter Tisch) | 2.400 Hz (nom.) ± 5% |
| Befestigungspunkte (Standard) | 16 Edelstahl-M10-Einsätze |
| Streuflussdichte | < 10 Gauß |
| Abmessungen des Rüttlers | 1670 mm L × 1150 mm T × 1300 mm H |
| Gewicht des Rüttlers | Ca. 4600 kg |
| Druckluftbedarf | 0,6 MPa |
Die folgende Tabelle zeigt die gesamte Bandbreite der verfügbaren Modelle für die Batterietests von Kraftfahrzeugen gemäß den Standards EN50604, IEC62133 und UN38.3.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenn-Geschwindigkeit (m/s) | Nenn-Auslenkung (Spitze-Spitze) mm | Max. Last (Kg) | Schwingspule (Kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.

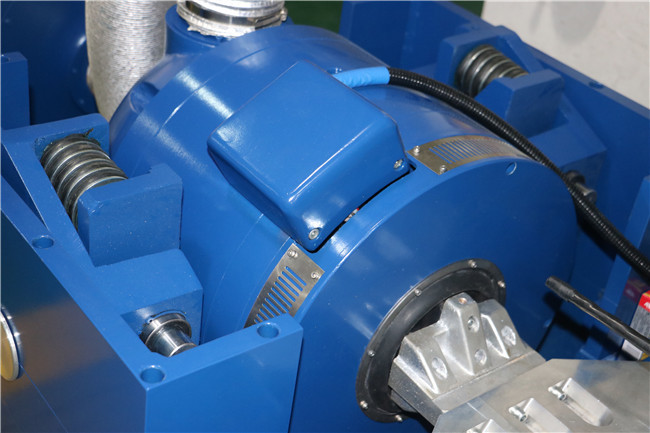

- Zwei-Magnetkreis-Design sorgt für geringe magnetische Flussleckage, kompakte Struktur und rationale Anordnung.
- Rockerarm-Rollenlager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung, die eine ausgezeichnete Belastbarkeit bei exzentrischer Last bieten.
- Trunnion-Isolationsfundament, das speziell für den Hormongebrauch bestimmt ist und eine bequeme mobile Installation ermöglicht.
- Das fortschrittliche mobile System sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert den Kühleffekt für den Dauerbetrieb.
- Die statische und dynamische Steifigkeit des kleinen Ballonlagers erhöht die Tragfähigkeit des Vibrationsschreibtisches und verbessert die Tieffrequenzleistung.
Product Highlights
Der elektrodynamische Vibrationsschüttler ASLI 50000N erfüllt IEC60068 mit 750 kg Last, 1–3500 Hz, 100 g Beschleunigung und 100 mm Verschiebung. Ideal für Verteidigungs-, Automobil- und Elektroniktests. Verfügt über einen doppelten Magnetkreis, einen geringen Streufluss und eine stabile Leistung nach dreimonatigem Dauertest.
