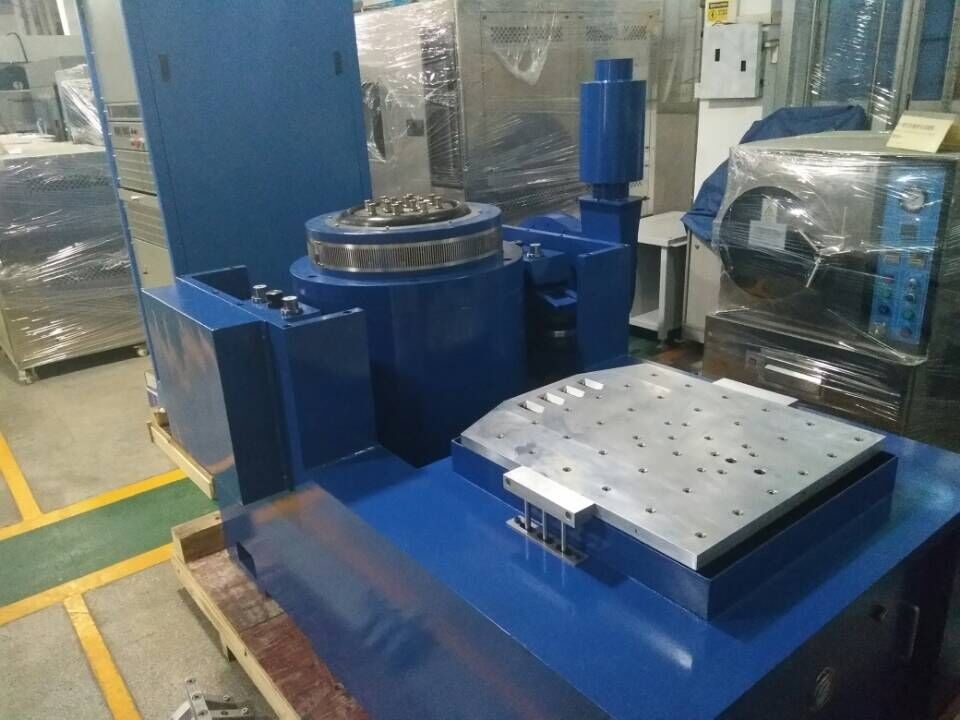

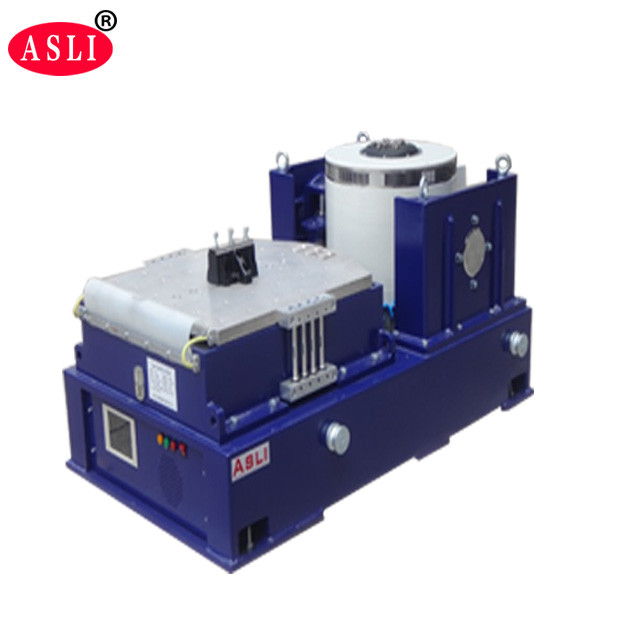

Elektrodynamische der Erschütterungs-UN38.3 Erschütterung Shaker Table Test-des System-50000N,
Product Details
| maßgeschneiderte Unterstützung: | OEM | Marke: | ASLI |
|---|---|---|---|
| Herkunftsort: | Guangdong, China | Leistung: | Elektronisch |
| Zertifikat: | ISO 9001:2008 | Verpackungsmaterial: | Gehäuse aus Polyholz |
| Vibration: | 3 Achsen | Vibrationskraft: | Maßgeschneidert |
| Tischgröße: | Maßgeschneidert | Maximale Belastung: | 750 |
| Hervorheben |
UN38.3 Vibrationsschütteltisch,elektrodynamisches Vibrationstestsystem,50000N Vibrationsschütteltisch |
||
Product Description
Das UN38.3 Batterie-Hochfrequenz-elektrodynamische Vibrationsprüfsystem ist für präzise Vibrations- und Stoßumgebungstests, Umweltbelastungsscreening und Zuverlässigkeitsbewertung entwickelt worden.Speziell konstruiert, um Prüfstandards für Batterien zu erfüllen, dieser elektromagnetische Vibrationsprüfer simuliert reale Vibrationsbedingungen, um die Integrität der Batterie und des Akkupacks zu bewerten.
Während der Prüfung wird die Batterie oder das Batteriepaket an den Vibrationstabell befestigt und der vorgeschriebenen Frequenz, Beschleunigung und Verschiebung entlang dreier sich gegenseitig senkrechter Achsen unterzogen.Die Batterie darf nicht undichten.Der Anwendungsbereich ist außergewöhnlich breit: von Leiterplatten und Batterien bis hin zu Flugzeugen, Schiffen, Raketen, Raketen, Automobilen und Haushaltsgeräten..

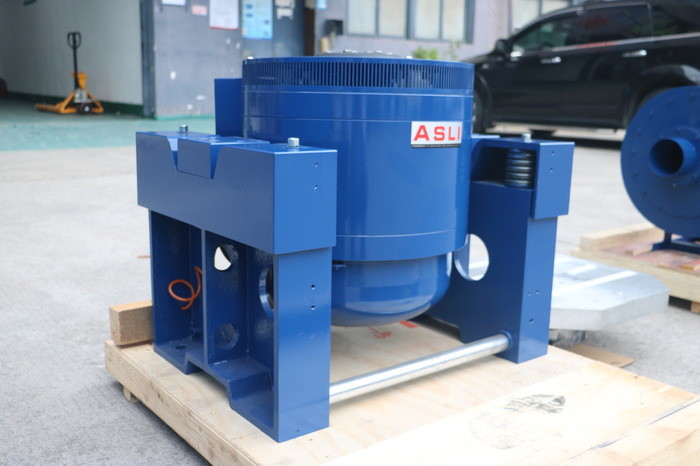

- Elektrodynamische Schüttler mit Luftkühlung

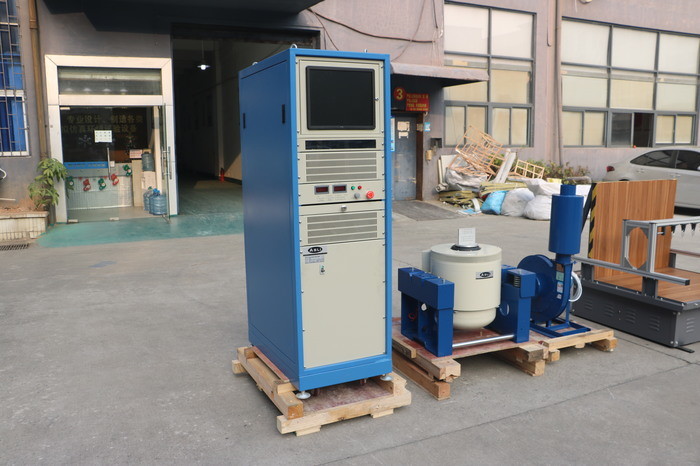

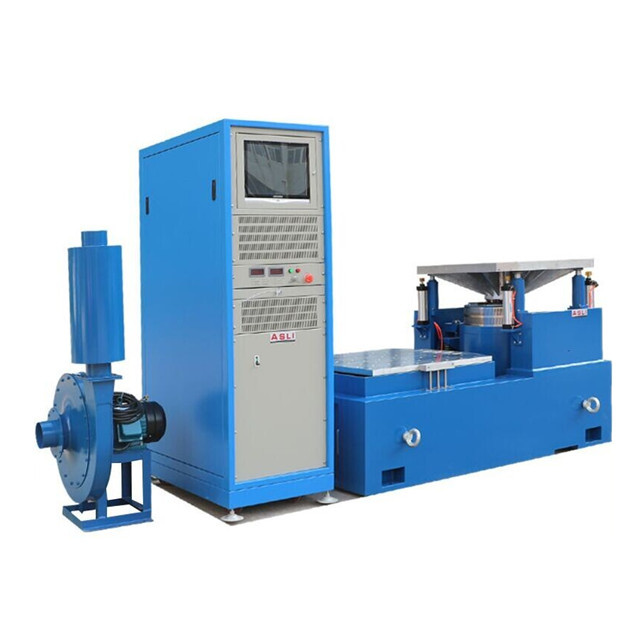

- Vibrationssteuerung und Leistungsverstärker in einem All-in-One-Schrank integriert
- 2400 Newton Spitzen-Sinus-Schubfähigkeit
- Prüfungen in den drei Achsen X, Y und Z
- Festfrequente sinusförmige Vibrationen
- Vibrationen durch Fegen
- Zufällige Vibrationen
- Klassischer Schock
- Umweltprüfung
- Stresstest
- Vibrationsprüfung
- Einfache Installation kann vom Benutzer durchgeführt werden
- Benutzeroberfläche: LCD-Touchscreen für den lokalen Modus und PC-Windows (über Ethernet) für den Fernmodus
- Lokaler Modus: Schneller Start vordefinierter Prüfungen; Dutzende von Prüfvorgaben können gespeichert werden
- Fernbetrieb: Vollständiger Betrieb des Systems, einschließlich der Prüfungserklärung, Speicherung der Prüfvorgaben, Prüfsteuerung, Überprüfung der Prüfdaten und Dokumentation
| Parameter | Wert |
|---|---|
| Maximale Sinus-Erregungskraft | 5000 kg.f Spitzenwert |
| Maximale zufällige Schwingungskraft | 5000 kg.f. r.m.s. |
| Maximale Schlagschwingungskraft | 10000 kg.f Spitzenwert |
| Frequenzbereich | Gleichstrom ~ 4000 Hz |
| Höchstverlagerung | 75 mm p-p (Pick-to-Pick) |
| Höchstgeschwindigkeit | 10,8 m/s |
| Höchstbeschleunigung | 100 G (980 m/s2) |
| Erste Resonanzfrequenz | 3500 Hz |
| Höchstlast | 750 kg |
| Durchmesser der beweglichen Spule (Arbeitsmessendurchmesser) | 450 mm |
| Qualität der beweglichen Spirale | 50 kg |

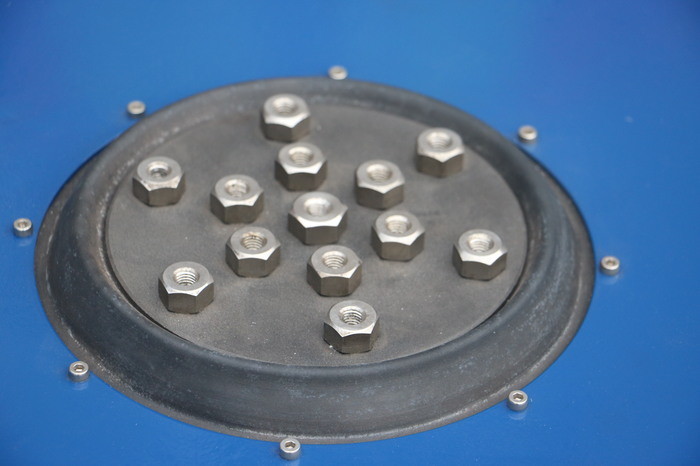

| Schraube | 13 x M8 |
| Leckage des Magnetstroms | < 10 Gauss |
| Abmessungen | 800 mm x 800 mm x 800 mm (vertikale Maschine) |
| Gewicht | ca. 1500 kg |
| Funktion | Einzelheiten |
|---|---|
| Schutzfunktionen | Temperatur, Luftdruck, Verschiebung, Überspannung, Überstrom, Eingangsunterspannung, äußerer Fehler, Steuerungsstromversorgung, Logik und Mangel an gleichem Eingang |
| Komponente | Einzelheiten |
|---|---|
| Hardware-Konfiguration | 2-Kanal-Eingang, 1-Kanal-Eingang |
| Steuerrechner | Flüssigkristall-Display (mit Tastatur / optischer Maus) |
| Software | Die WORD-Lösung kann automatisch Testberichte, Signale und Datenanzeigen erzeugen.Aufbewahrung, Einstellung der Prüfparameter und Analysefunktionen |
| Betriebssystem | Windows 2000 oder XP |
| Beschleunigungssensor B&W | Frequenzbereich: 1~2000 Hz; Empfindlichkeit: 50 mV/g; Temperaturbereich: −24 bis 250 °C |
| Parameter | Wert |
|---|---|
| Stromquelle | 3 Phasen, 380 V / 50 Hz |
Product Highlights
Elektrodynamisches Vibrationsprüfsystem ASLI UN38.3 mit 50.000 N Kraft, 3-Achsen-Prüfung und 750 kg Maximallast. ISO 9001-zertifiziert, anpassbarer Tisch und Kraft, OEM-Unterstützung. Ideal für Batterie-, Automobil- und Elektronikzuverlässigkeitstests.
