IEC62133 UN38.3 3000N elektrodynamischer Shaker Table Vibration Testing Horizontal
Product Details
| maßgeschneiderte Unterstützung: | OEM | Marke: | ASLI |
|---|---|---|---|
| Herkunftsort: | Guangdong, China | Leistung: | Elektronisch |
| Zertifikat: | ISO 9001:2008 | Verpackungsmaterial: | Gehäuse aus Polyholz |
| Vibration: | 3 Achsen | Vibrationskraft: | Maßgeschneidert |
| Tischgröße: | Maßgeschneidert | Maximale Belastung: | 100kg |
| Hervorheben |
Erschütterungsprüfung des Rütteltischs 3000N,Soem-Rütteltischerschütterungsprüfung,elektrodynamischer Schüttel-Apparat 3000N |
||
Product Description

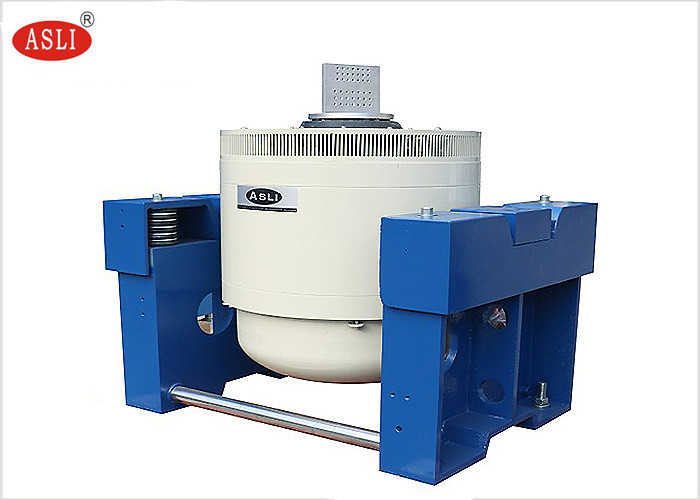

Der IEC62133 UN38.3 3000N Elektrodynamische Rütteltisch ist ein Hochleistungs-Vibrationsprüfsystem, das für horizontale und dreiachsige Vibrationssimulationen entwickelt wurde. Es wird häufig in der Batterietestung, der Luft- und Raumfahrt, der Automobilindustrie und der Elektronikindustrie eingesetzt, um die Haltbarkeit und Zuverlässigkeit von Produkten unter dynamischen Bedingungen zu bewerten.
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design sorgt für geringe magnetische Flussleckage, kompakte Struktur und rationale Anordnung.
- Rockerarm-Nadellager mit gerader und importorientierter Verbundkörpersteifigkeitsausrichtung für hohe exzentrische Lastkapazität.
- Trunnion-Isolationsfundament für den Hormongebrauch, mit mobiler Bequemlichkeit für die Installation.
- Fortschrittliches bewegliches System sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische Steifigkeit und dynamische Steifigkeit des Lagerkleinballs erhöhen die Tragfähigkeit des Vibrationstisches und verbessern die Tieffrequenzleistung.
Die Vibrationsmaschine, der elektrodynamische Rüttler und der Vibrationsrütteltisch werden in Bildungs-, Forschungs- und Laborumgebungen eingesetzt. Durch die Übernahme einer Doppelmagnetkreisstruktur, selbstgenerierender Skelettaktionskreise, Luftunterstützung, Nadellager, Linearführung und Trunnion-Isolation mit fortschrittlicher moderner Technologie können diese Systeme X-, Y-, Z-dreiachsige Sinusvibrationstests und Breitband-Zufallsvibrationstests durchführen. Sie führen auch klassische Puls- und Schockantwortspektrumtests (Halbsinus, Trapez, Sägezahnwelle) durch.
Diese Produkte werden in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte weit verbreitet eingesetzt.
| Parameter | Wert |
|---|---|
| Modell | ES-3 |
| Sinus-Schubkraft | 300 kgf |
| Zufalls-Schubkraft | 300 kgf |
| Schock-Schubkraft | 600 kgf |
| Frequenzbereich | 2–2500 Hz |
| Kontinuierliche Auslenkung | 25 mm |
| Schock-Auslenkung | 25 mm |
| Maximale Geschwindigkeit | 1,8 m/s |
| Maximale Beschleunigung | 981 m/s² |
| Durchmesser der beweglichen Spule | Φ150 mm |
| Zulässiges exzentrisches Moment | >196 N·m |
| Anschlusspunkt der Last | 6 Punkte |
| Äquivalente Masse der beweglichen Teile | 3 kg |

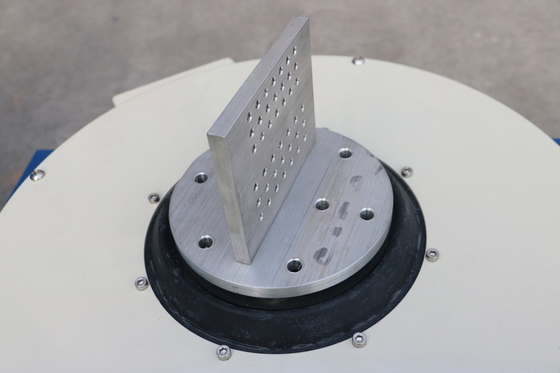

| Schraubengröße der Tischplatte (Standard) | M8 |
| Schraubenlayout Tisch (Durchmesser, Umfang) | 8 auf Φ100 mm, 8 auf Φ200 mm |
| Axiale Isolationsfrequenz | <3 Hz |
| Maximale Last | 120 kg |
| Magnetische Flussleckage | <1 mT |
| Abmessungen (ohne Verpackung) (L×B×H) | 730 mm × 550 mm × 650 mm |
| Gewicht des Vibrationstisches | 450 kg |

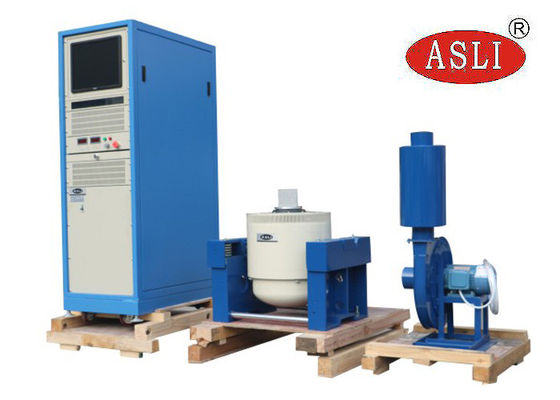

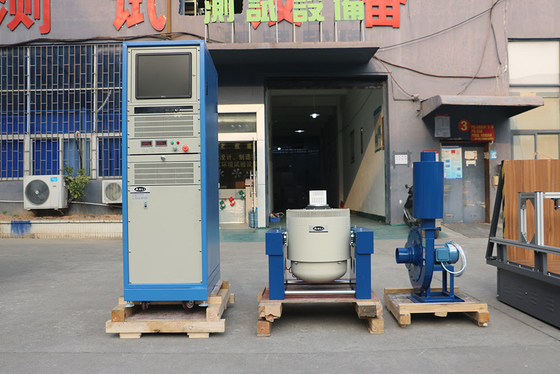

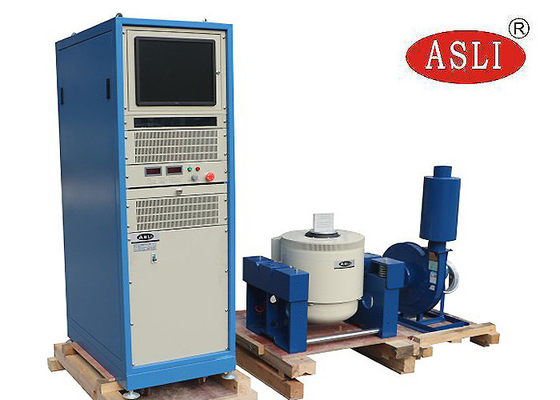

Die Hochfrequenz-Elektromagnetische Vibrationsprüfmaschine besteht aus folgenden Komponenten:
- Vibrationsprüfstand
- Leistungsverstärker
- Kühlgebläse
- Gleittisch
- Vertikaler Expander
- Innerhalb der kleinen Ladebank, um höhere Beschleunigung und Arbeitsfrequenz zu realisieren, wodurch die Ladekapazität und Leistung der gesamten Maschinenbank verbessert wird.
- Der horizontale Tisch und der Vibrationstisch sind integraler Bestandteil, mit perfekter Struktur und einfacher Installation und Einstellung.
- Statikdruckbahn, V-Form, mit Kapazität für Neigungs- und Bias-Belastungsbeständigkeit.
- Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
Der vertikale VT-Erweiterungstisch und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung gemäß perfekten Ingenieurstandards erzielt.
