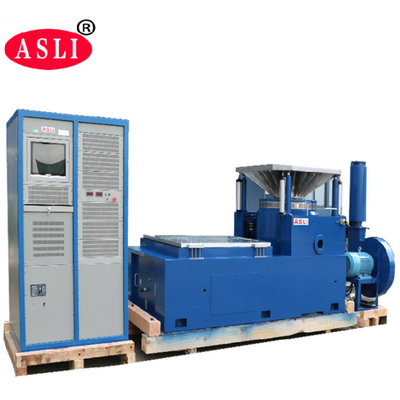

Hochfrequenzerschütterungs-Prüfmaschine/vertikales Skaker-System beantragen Geschlechtskrankheits-Prüfnorm Iec-ISTA Mil
Anwendung
Hochfrequenzerschütterungs-Prüfmaschine/Vertikale Skaker-System beantragen Geschlechtskrankheits-Prüfnorm Iec-ISTA Mil annahmen die ‚doppel-magnetische Stromkreisstruktur‘, ‚selbst-erzeugte Skelettaktionskreise‘, ‚zerstreute Unterstützung‘ und ‚Rollenlager und lineare Anleitung‘, moderne moderne Technologie ‚der Drehzapfenisolierung‘ und spezielle Technologie, können in dreiachsiger sinusförmiger Erschütterung X, Y, Z abgeschlossen werden Test und gelegentliche Erschütterungsbreitbandtests, durch den klassischen Impuls- und Schockwartespektrumtest (des halb- Sinus) abgeschlossen zu werden. Es weitverbreitet auf Nationalverteidigung, Waffen, Luftfahrt, Aerospace, Kommunikationen, Elektronik, Elektrogeräten, Kommunikationen, Haushaltsgeräten und anderen Gebieten.
Technische Parameter:
| Pflichtenheft | |||
| System-Modell: | ES 60 | ||
| Frequenzbereich: | 3~3500 | ||
| Bewertete Kraft | Sinus N | 60000 | |
| Gelegentliches N | 60000 | ||
| Schock N | 120000 | ||
| Maximales ACC. | Sinus (m/s2) | 1000 | |
| Gelegentlich (Effektivwert m/s2) | 1000 | ||
| Schock (m/s2) | 2000 | ||
| Maximaler Vel. | Sinus (m/s2) | 1,8 | |
| Schock (m/s2) | 1,8 | ||
| Maximales DISP. | Maximale Reise Millimeter (pp.) |
51 | |
| Bewegliche Spule | 60kgs | ||
| Maß der beweglichen Spule | Durchmesser 40mm | ||
| Vertikal Tabelle-Größe besonders angefertigt | wählen Sie entsprechend Test vor | ||

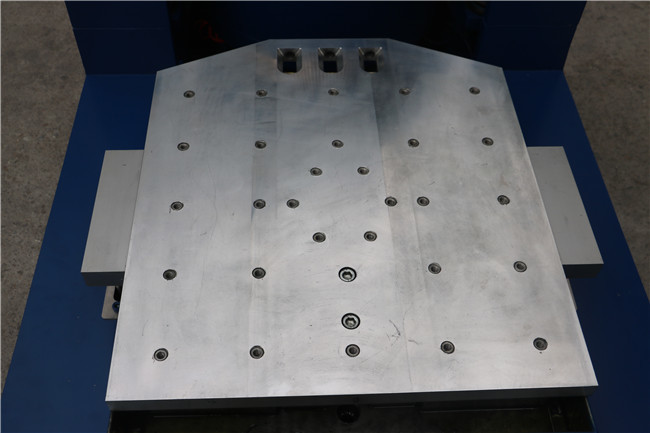

| Planscheibe sizecustomized Größe | setect entsprechend Test | ||
| Max Load: | 800kgs | ||
| Name | Verpackender Schwingtisch/Schwingtisch-Prüfvorrichtung für Autoteile | ||||||||
| Modell | Bewertete Sinus-Kraft (N) | Bewertete gelegentliche Kraft (N) | Frequenzbereich (Hz) | Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) | Bewertete Verschiebung (pp.) Millimeter | Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) | Maß der beweglichen Spule (Millimeter) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
