Hochfrequenzpaket simulierter Transport-Erschütterungs-Maschinen-sinusförmiger Erschütterungs-Test
Hochfrequenzpaket simulierte Transport-Erschütterungs-Maschine
Testbedingungen:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
Wird Hochfrequenzpaket simulierte Transport-Erschütterungs-Maschine vollständig entsprechend der bezogenen Prüfung, der Simulation der Standardausführung Batterie, unter der bestimmten Zustand des Erschütterungstests der Batterie, die Batterie oder der Batteriesatz auf dem Schwingtisch, entsprechend der vorgeschriebenen Frequenz, Beschleunigung geregelt und Verschiebungsmodus entlang der Batteriebeispielerschütterung gegenseitig Senkrechtrichtung gemessener Batterie drei sollte nicht lecken, verliert nicht das Herz, nicht defekt, kein Feuer und Explosion.
Technische Parameter:
Modell |
Bewerteter Sinus Kraft (N) |
Bewertetes gelegentliches Kraft (N) |
Frequenz Strecke (Hz) |
Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) |
Bewertete Verschiebung (pp.) Millimeter |
Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) |
Bemessen Sie von Bewegliche Spule (Millimeter) |
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Zusammensetzung der Erschütterungs-Test-Maschine:
Erschütterungsprüfstand, Energie verstärken, Ventilator, Belegtabelle, vertikaler Expander
Horizontale Standeigenschaften:
Innerhalb der kleinen ladenden Bank, zum der höheren Beschleunigung und der Arbeitsfrequenz zu verwirklichen, der Belastbarkeit und der Leistung der ganzen Maschinenbank zu verbessern.
Horizontale Bank und Erschütterungsbank sind integrale Art, mit perfekter Struktur, zu installieren und zu justieren die Bequemlichkeit.
Bahn des statischen Drucks, V-Form, mit der Kapazität von Steigung-beständigem und von Neigungladen beständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
Vertikale Ausgedehnt-Bankeigenschaften:
Vertikale Ausgedehntbank VT und spezifizierte Klammern, die berechnete Präzision, durchdachter Entwurf, um den Kunden sicherzustellen erwarben die beste Leistung entsprechend perfektem
Eigenschaften:
1. Gut entworfenes dynamisches Kreisskelett, mit einer axialen Resonanzfrequenz des höheren Stadiums.
2. Zwei-magnetischer Stromkreis, Durchsickerntief des magnetischen Flusses, Kompaktbauweise und rational.
3. Rocker-Rod-Rollenlager gerade und Import-orientierte zusammengesetzte Körpersteifheitsorientierung, Exzentertragfähigkeit.
4. Drehzapfenisolierungsgrundlage eingeweiht Hormongebrauch, die Installation der beweglichen Bequemlichkeit.
5. Neue Technologie bewegen sich um das System, um zu garantieren dass der dynamische Kreis der hohen Zuverlässigkeit.
6. Neuer Rohrentwurf und die Kühlwirkung erhöhen.
7. Statische Steifheit, die dynamische Steifigkeit des tragenden kleinen Ballons, die SchwingtischTragfähigkeit anhebend, verbessern Niederfrequenzleistung.

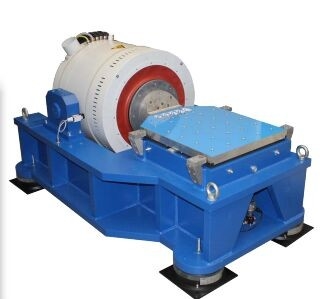

Bilder als Referenz:
