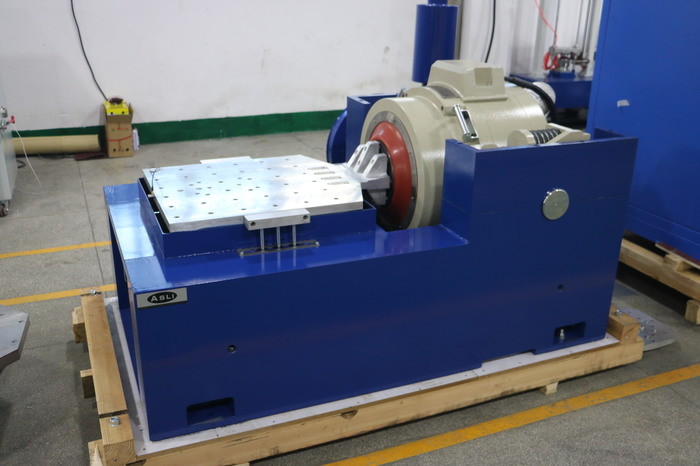

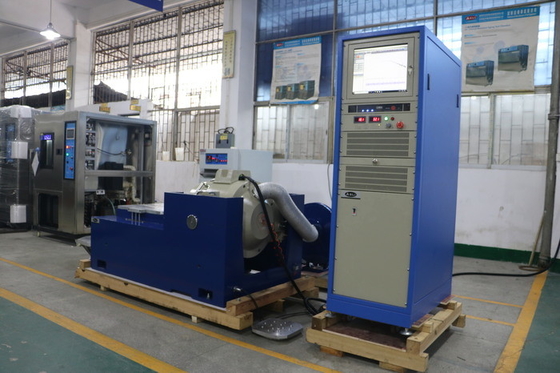

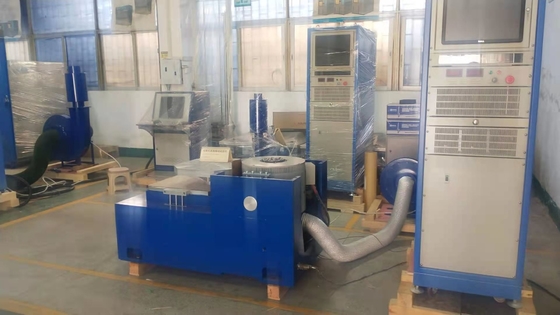

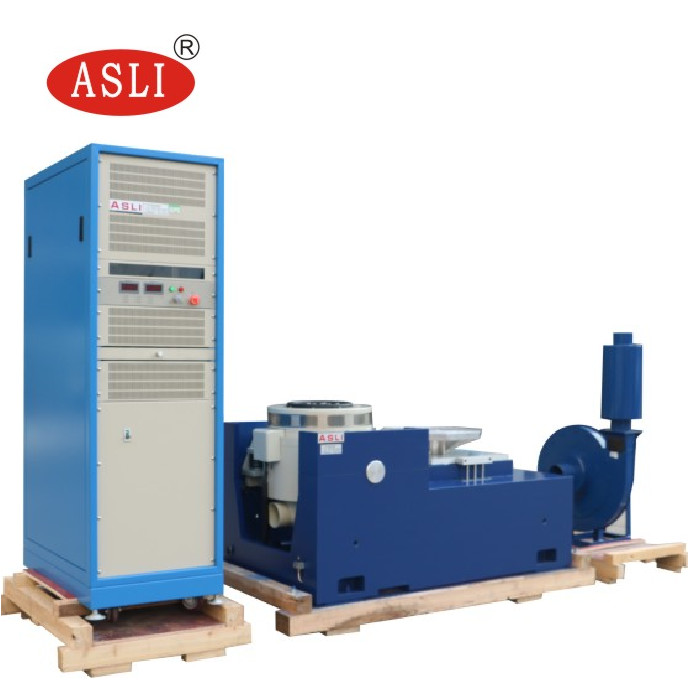

XYZ Drei-Achsen-Hochfrequenz-elektrodynamische Schwingungstestbank
Der elektrodynamische Vibrations-Shaker bietet eine Testplattform für die Simulation von Verpackungen und Transport, mechanischen Schocks, Missionsprofilen und jeder anderen Simulation von realen Bedingungen.Mit dem fortschrittlichsten Controller, kann das geschlossene System die Vibrationsbedingungen der realen Welt auf Produkten aus den Industrien wie Elektronik, Automobil, Luftfahrt, Luftfahrt usw. genau reproduzieren.
Technische Parameter des Schwingungssystems
| Artikel | Beschreibung | |
|
Gewalt (Maximal) |
Sine | Höchstgewicht 600 kg/h |
| Zufällig | 600kg.f r.ms | |
| Schock | Höchstgewicht 600 kg/h | |
| Frequenzbereich | 5 bis 3500 Hz | |
| Max. Verschieben | (Von Spitze zu Spitze) 51 mm | |
| Max. Geschwindigkeit | 10,8 m/s | |
| Max. Beschleunigung | 100 G (980 m/s2) ohne Belastung | |
| Vibrationsrichtung | Vertikal und horizontal | |
| SchutzdiaZähler | 200mm | |
| Wirkungsmasse der Rüstung | 6 kg | |
| Tischschraube | 17 × M10 | |
| Max, du bist ein guter Mann.Nutzlast | 30- Ich weiß.g | |
| Magnetische Leckage | < 10 Gauss | |
| Frequenz zur Isolierung von Achsvibrationen | 2.5HZ | |
| Erlaubtes Exzentrikmoment | > 300 Nm | |
| Abmessung | 1200 mm*790 mm*840 mm (Kopfvergrößerungsgerät ausgeschlossen) | |
| Gewicht | 1600 kg (Slip-Table ist ausgeschlossen) | |
Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsen-Resonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.

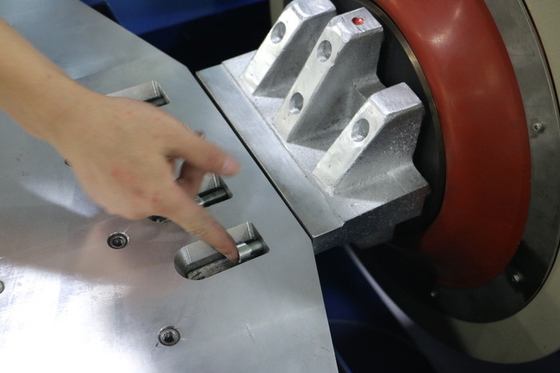

technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 bis 1000 5 bis 1200 5 bis 2000 |
27.5 33.0 45 |
