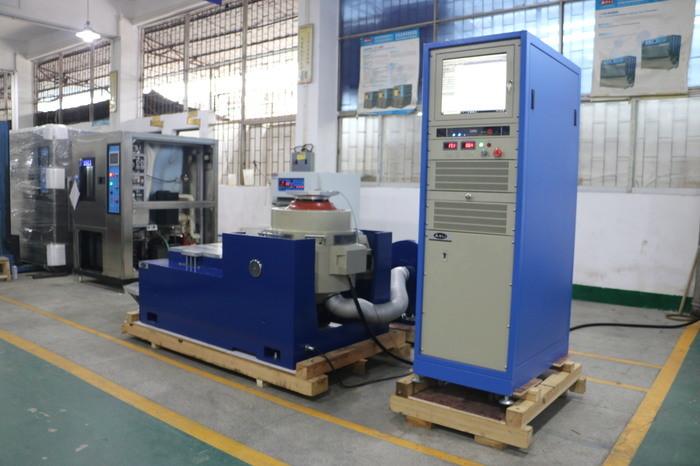

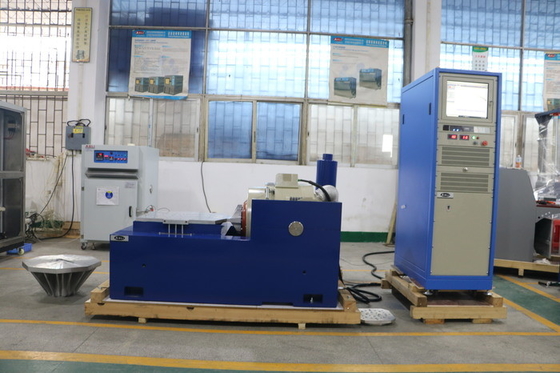

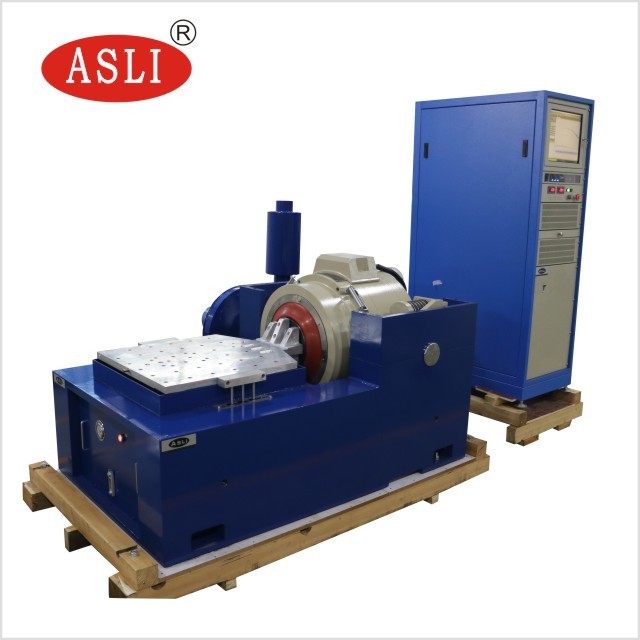

Hochbeschleunigungs-Sineus-Sweep-Zufallsvibrationsprüfmaschine mit digitaler Steuerung
Das Vibrationsprüfsystem besteht aus einem Schüttler, einem Leistungs- und Vibrationsmessungssystem gemäß den einschlägigen nationalen und internationalen Normen wie MIL-STD, DIN, ISO, ASTM, IEC, ISTA,Großbritannien(GJB,JIB,BS usw.) zur technischen Unterstützung der Qualitätskontrolle von Produkten.
Ttechnische Parameter:
Modell | Nennwert Sine | Bewertet zufällig | Häufigkeit | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverdrängung | Max. Belastung (Kg) | Bewegliche Spirale ((Kg) | Abmessungen Bewegliche Spirale ((mm) |
ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
VibrationsprüfmaschineEigenschaften:
1. Set-up: Chinesisch und Englisch Menü, Computerbetrieb, Einsatz spezialisierter Überwachungs- und Steuerungssysteme, die Daten des gesamten Prozesses können übergeben und ausgeführt werden.
2- Anzeigefunktionen: dynamische Anzeige von Prüfkurven, Multi-Dan, auf die Anzahl der Daten.
3. Kurvenrekorder:Echtzeit-Aufzeichnung der Prüfdaten, Prüfdaten automatisch, die Testergebnisse können gespeichert, gedruckt werden.

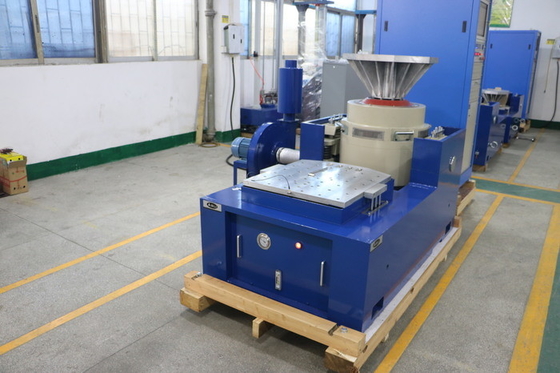

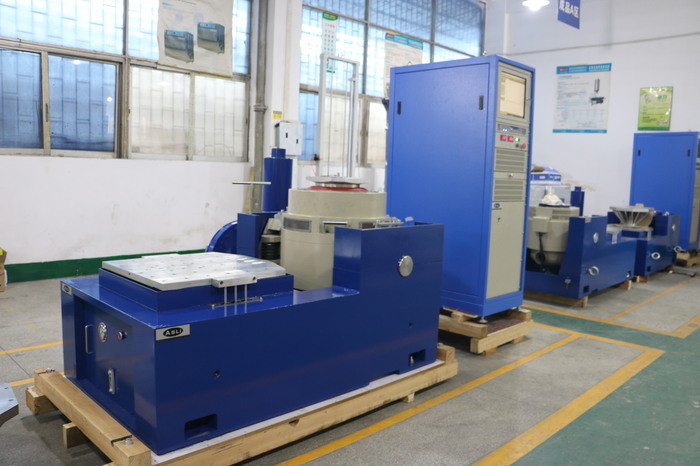

technische Parameter des horizontalen Expanders:
Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 bis 1000 5 bis 1500 5 bis 2000 | 6.6 7.8 9.0 |
LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5-l000 5-1400 5 bis 2000 | 11.2 13.2 16.0 |
LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 bis 1000 5 bis 1500 5 bis 2000 | 19.3 23.1 27.0 |
LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 bis 1000 5 bis 1200 5 bis 2000 | 27.5 33.0 45 |
LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 bis 800 5 bis 1000 5 bis 1500 | 36.8 44.2 52 |
Elektrodynamische Vibration Shaker kann in X, Y, Z 3-Achsen Sinusoidal Vibration Test und Breitband-Zufalls-Vibration Tests abgeschlossen werden, um durch die klassische (Halb - Sinus, Trapez,Sägezahnwelle) Puls- und StoßreaktionsspektrentestDiese Produkte werden in den Bereichen Verteidigung, Rüstung, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und anderen Bereichen weit verbreitet.
Wenn Sie weitere Informationen über die High Acceleration Sine Sweep Random Vibration Test Machine mit Digital Controller benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
