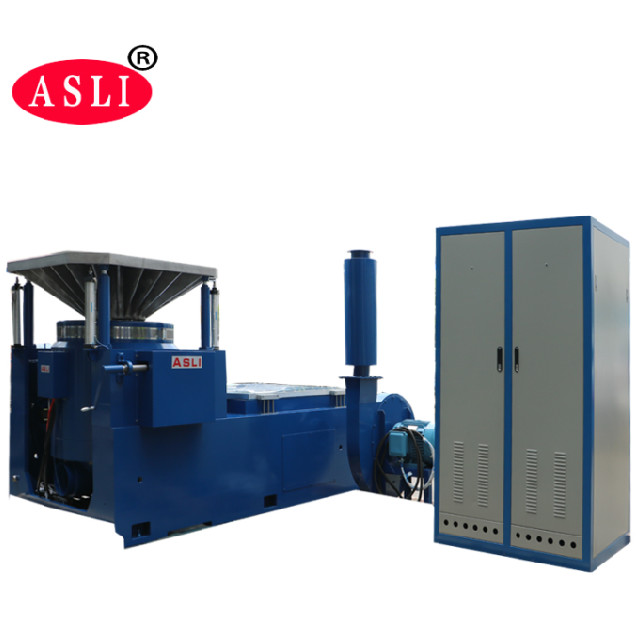

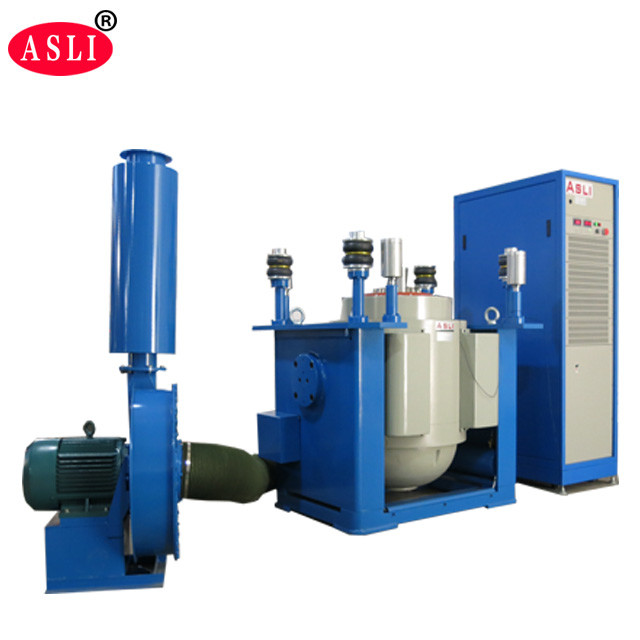

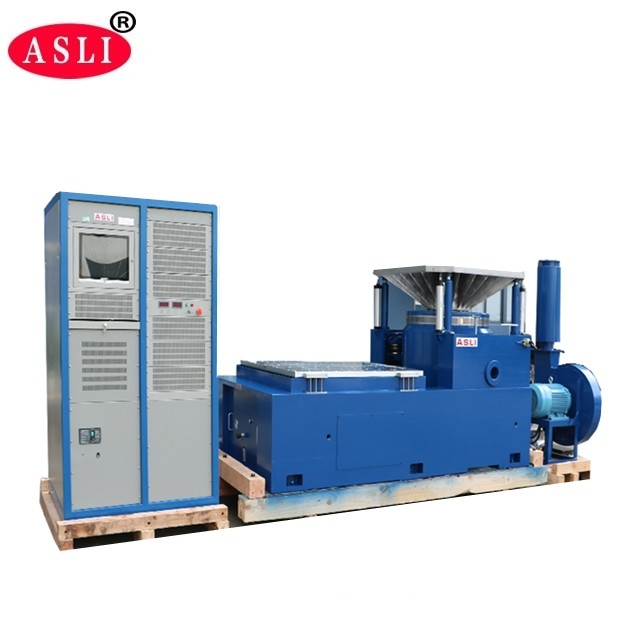

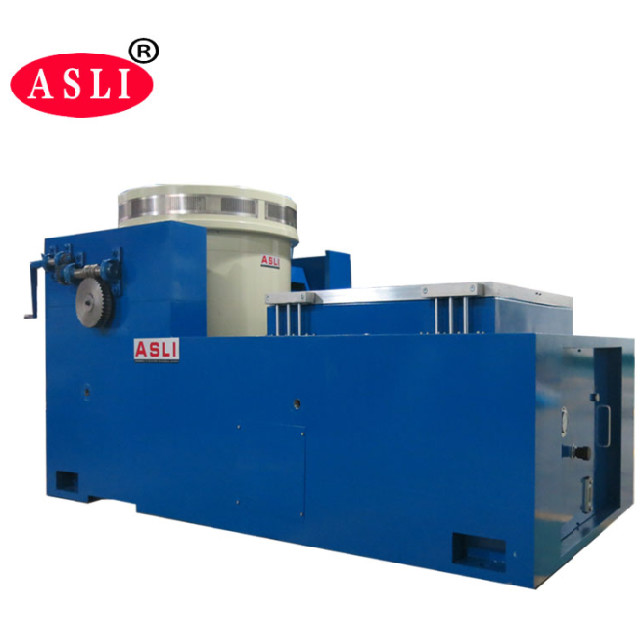

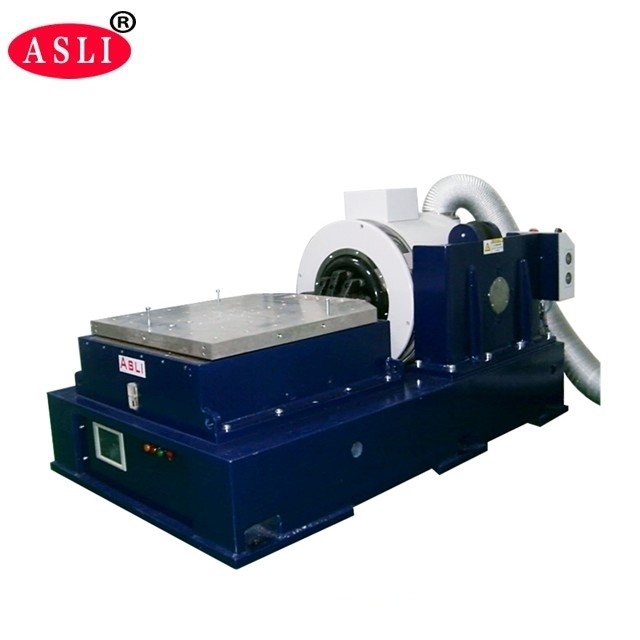

Vibrationstabelle Professionelle Instrumente für Autoteile und Qualitätsprüfung insgesamt
Anwendung
Der High Frequency Vibration Shaker verwendet die "doppelmagnetische Schaltkreisstruktur", "selbstgenerierte Skelett-Aktionskreise", "Luftunterstützung" und "Rolllager und lineare Führung"."Trunnion Isolation" fortschrittliche moderne Technologie und Spezialtechnologie, kann in X-, Y- und Z-Drei-Achsen-Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen abgeschlossen werden, die durch den klassischen (Halb-Sinus-) Puls- und Stoßreaktionsspektrum-Test abgeschlossen werden.Es wird in der nationalen Verteidigung weit verbreitet., Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und andere Bereiche.
Über das Vibrationssystem
(1) Doppelmagnetische Schaltkreisstruktur, um eine hohe Magnetfeldintensität zu gewährleisten und das Fluxleck zu reduzieren; Spezielle Entgussstruktur kann das Fluxleck auf unter 1 mt reduzieren
(2) U-Feder, Walzen und lineares Lager für einen starken Widerstand gegen Ablenkung
(3) Luftfedern werden zur Schwingungsabdämmung verwendet; das Schwingungssystem funktioniert auch bei starker Belastung stabil; kein spezielles Fundament erforderlich
(4) Vorrichtungen zum Schutz gegen Überwärme, Überlastung, Überstrom, Überspannung und Überverschiebung des Schwingungstesters sind vorgesehen.Unterspannung, fehlende Phase, Antriebsleistung, Strombegrenzung, Weichstart, Übertemperatur, Kurzstrom, Modulfehlschutz
(5) Kann Sinus-, Zufalls- und Umweltauswirkungenstests durchführen
(6) Dieses System erfordert wenig Spannungsschwankungen, ≤ ± 10% ist in Ordnung
(7) Dieses System erfordert wenig Erdungswiderstand, ≤4Ω ist in Ordnung
(8) Hohe Zuverlässigkeit, besonders geeignet für den langen Betrieb
(1) Nennkraft: Sinuskraft 10000N; zufällige Kraft 10000N; Stoßkraft 20000N;
(2) Frequenzbereich: 3 Hz bis 3000 Hz, feste Frequenz, Vor- und Rückschlag, Sinus, Zufallsschlag
(3)Sweep-Frequenz-Modus: linear, logarithmisch, vorwärts-zurücksweifen, feste Frequenz
(4)Sweep-Frequenzzeiten: 1 bis 32767
(5) Zeitaufnahmefrequenz: feste Frequenz/einmalige 1-3600 Minuten, Aufnahmekurven können angezeigt werden.
(6) Maximale Beschleunigung 1000 m/s2(nicht belastet)
(7) Höchstgeschwindigkeit: 1,8/s
(8) Max. Versetzung: 51 mmp-p (ohne Last), doppelter Spitzenwert
(9)Streckverschiebung: 51 mm
(10) Gewicht der beweglichen Spirale:14kg
(12) Vibrationswelle: Sinus, zufällig, Stoß
(13)Durchmesser der beweglichen Spule: Φ240 mm
(14)Dimension des Schwingungssystems: W1060xH750xD845mm
(15) Schwingungssystemgewicht: 960 kg
(16) 600*600 mm vertikale Ausdehner und 600*600 mm horizontaler Schiebetisch
Technische Parameter:
| Name | Verpackungsschwingungstafel/Schwingungstafelprüfer für Autoteile | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Vibrationsgenerator 1 Satz
(2) Vibrationsregler 1 Satz
(3) Kommunikationsverbindungskammer 1 Satz
(4)DA-10 Leistungsverstärker 1 Satz
(5) Erregungskraft 1 pc
(7)Treibersoftware 1 Satz
(8)Kühlsystem 1 Satz
(9) Industriecomputer 1 Satz
(10) Farbdrucker 1 Satz (optional)
(11) Beschleunigungssensor (einschließlich Ausgangsleitung) 1 pc
(12) Vibrationsanlage 1 Satz (optional, nach der Prüfprobe)
Digitale Vibrationssteuerung
Der Vibrationscontroller ist das neueste Design unserer Firma, das die internationale fortschrittliche verteilte Systemarchitektur anwendet.und sein Kern ist der neueste TMS320-Serie 32-Bit-Floating-Point-Hochgeschwindigkeitsprozessor von TI Company. Der Testbericht wird automatisch in der Word-Datei generiert. Während oder nach dem Testen kann der Testbericht bearbeitet und dann automatisch oder manuell generiert werden.
