Mechanischer Shaker-Hochfrequenz-Vibrationstester, XYZ-Achsen-Vibrationstestmaschine
Anwendung
Der Hochfrequenz-Vibrationsschüttler übernimmt die „doppelte Magnetkreisstruktur“, „selbst erzeugte Skelett-Aktionskreise“, „Luftunterstützung“ und „Rollenlager und lineare Führung“, „Zapfenisolierung“, fortschrittliche moderne Technologie und Spezialtechnologie und kann in dreiachsigen Sinusvibrationstests in X, Y, Z und Breitband-Zufallsvibrationstests durchgeführt werden, die durch den klassischen (Halbsinus-) Impuls- und Stoßreaktionsspektrumtest vervollständigt werden müssen. Es wird häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und anderen Bereichen eingesetzt.
(1) Nennkraft: Sinuskraft 10000 N; zufällige Kraft 10000 N; Stoßkraft 20000 N;
(2) Frequenzbereich: 3 Hz bis 3000 Hz, feste Frequenz, Vor- und Zurückspulen, Sinus, Zufall, Schock
(3)Sweep-Frequenzmodus: linear, logarithmisch, hin- und hersweepen, feste Frequenz
(4) Wobbelfrequenzzeiten: 1 bis 32767
(5) Sweep-Frequenzzeit: feste Frequenz/einzeln 1–3600 Minuten, Sweep-Frequenzkurven können angezeigt werden.
(6)Max. Beschleunigung1000m/s2(nicht geladen)
(7)Max. Geschwindigkeit: 1,8/s
(8)Max. Verdrängung: 51 mmp-p (ohne Last), Doppelspitze
(9) Aufprallverdrängung: 51 mm
(10) Gewicht der beweglichen Spule: 14 kg
(12)Vibrationswelle: Sinus, Zufall, Schock

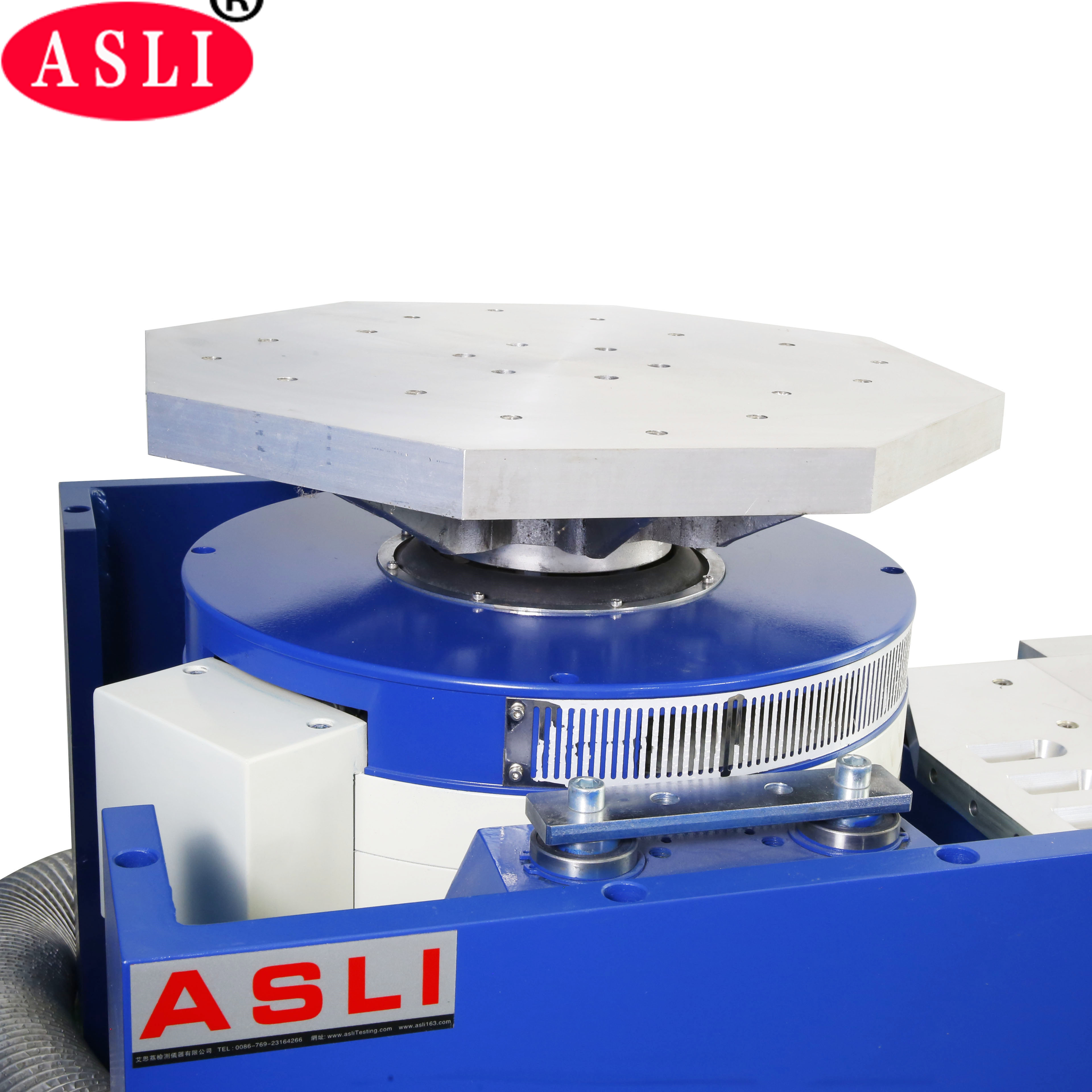

(13)Durchmesser der beweglichen Spule: Φ240 mm
(14) Abmessungen des Vibrationssystems: B1060 x H750 x T845 mm
(15) Gewicht des Vibrationssystems: 960 kg

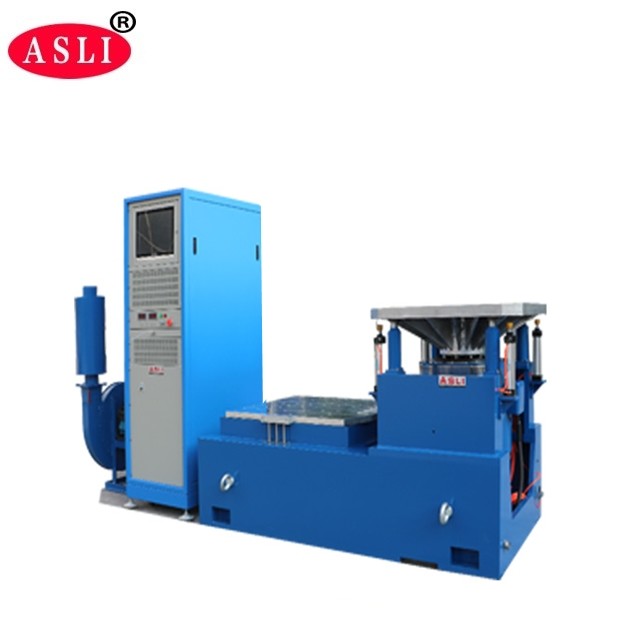

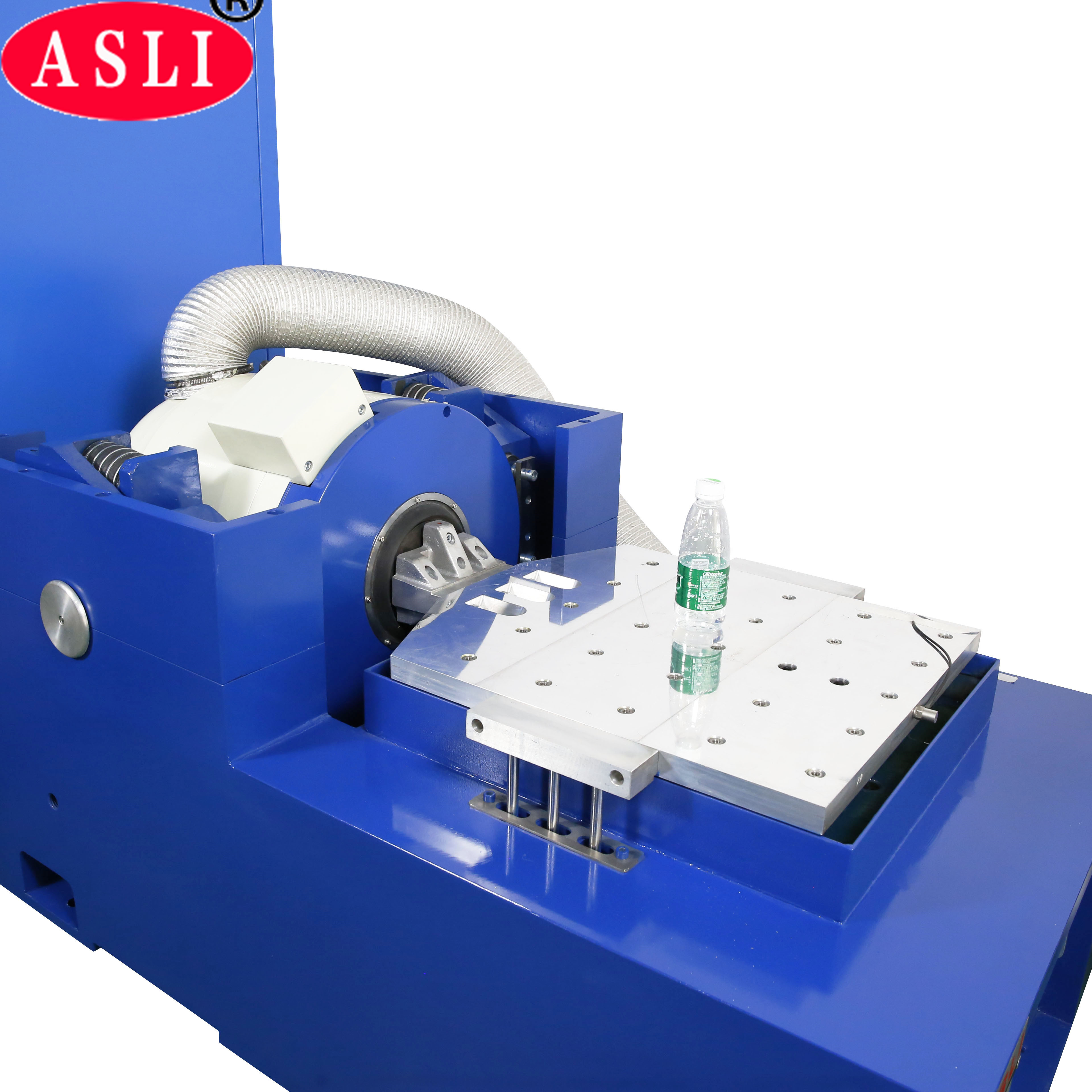

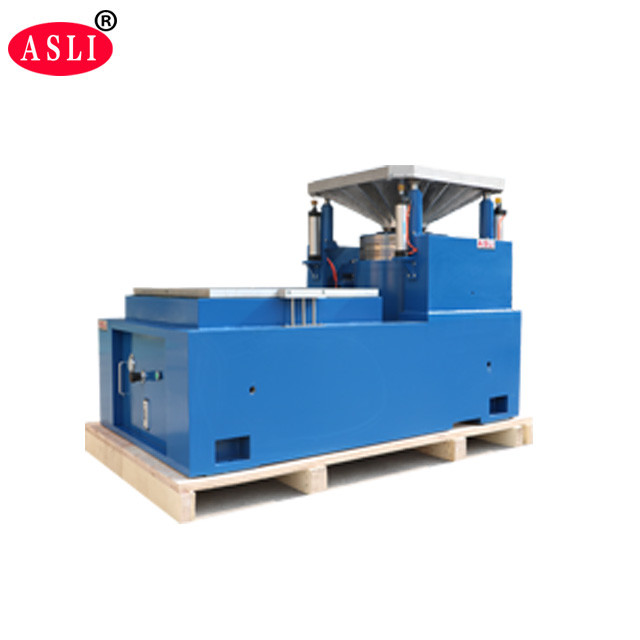

(16) 600 mm x 600 mm vertikaler Expander und 600 x 600 mm horizontaler Gleittisch
Technische Parameter:
| Name | Verpackungsvibrationstisch/Vibrationstischtester für Autoteile | ||||||||
| Modell | Bewertete Sinuskraft (N) | Bewertete Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverdrängung (pp)mm | Max. Beladung (kg) | bewegliche Spule (kg) | Abmessungen der beweglichen Spule (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

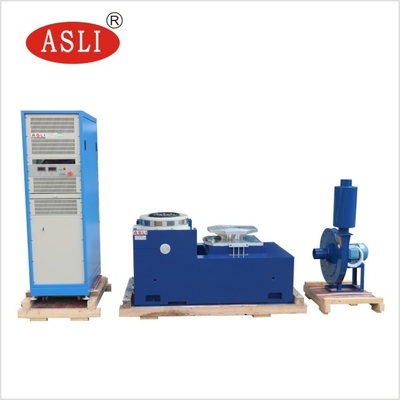

(1) Vibrationsgenerator 1 Satz
(2)Vibrationsregler 1 Satz
(3) Kommunikationsverbindungskammer 1 Satz
(4)DA-10 Leistungsverstärker 1 Satz
(5)Erregerleistung 1 Stk
(7)Treibersoftware 1 Satz
(8)Kühlsystem 1 Satz
(9) Industriecomputer 1 Satz
(10) Farbdrucker 1 Satz (optional)
(11)Beschleunigungssensor (einschließlich Ausgangsleitung) 1 Stck
(12)Vibrationsvorrichtung 1 Satz (optional, je nach Testmuster
Digitaler Vibrationsregler
Der Vibrationsregler ist das neueste Design unseres Unternehmens
das ein internationales fortschrittliches verteiltes System übernimmt
Architektur und ihr Kernstück ist die neueste TMS320-Serie
32-Bit-Gleitkomma-Hochgeschwindigkeitsprozessor von TI
Unternehmen. Der Testbericht wird automatisch generiert
Wort. Während oder nach der Prüfung erfolgt die
Der Testbericht kann bearbeitet und anschließend generiert werden
automatisch oder manuell.
