Elektrodynamischer Standard der Erschütterungs-6KN der Prüfmaschine-ISTA
Product Details
| Sinuskraft: | 6000n | Geschwindigkeit: | 1,6 m/s |
|---|---|---|---|
| Verschiebung: | 25mm | Frequenz: | 3 ~ 3500Hz |
| Laden: | 180 kg | Beschleunigung: | 100g |
| Anker: | 230 mm | ||
| Hervorheben |
ISTA-Erschütterungs-Prüfmaschine,Prüfmaschine der Erschütterung 6KN,Elektrodynamische Erschütterungsmaschine ISTA |
||
Product Description

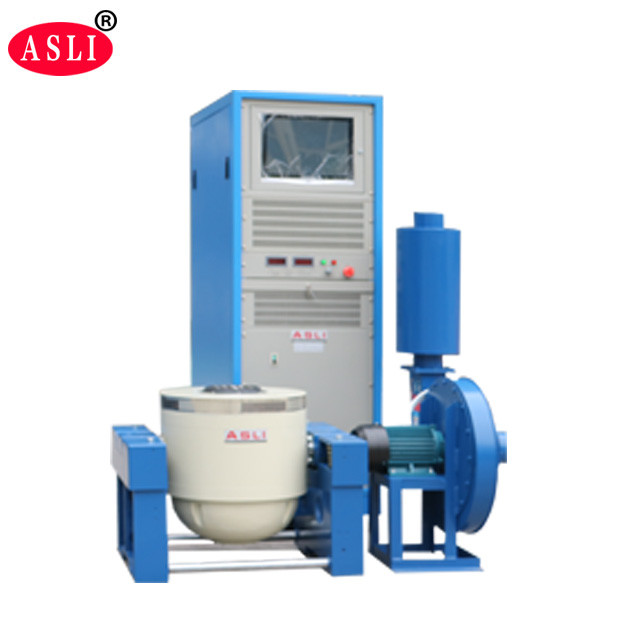

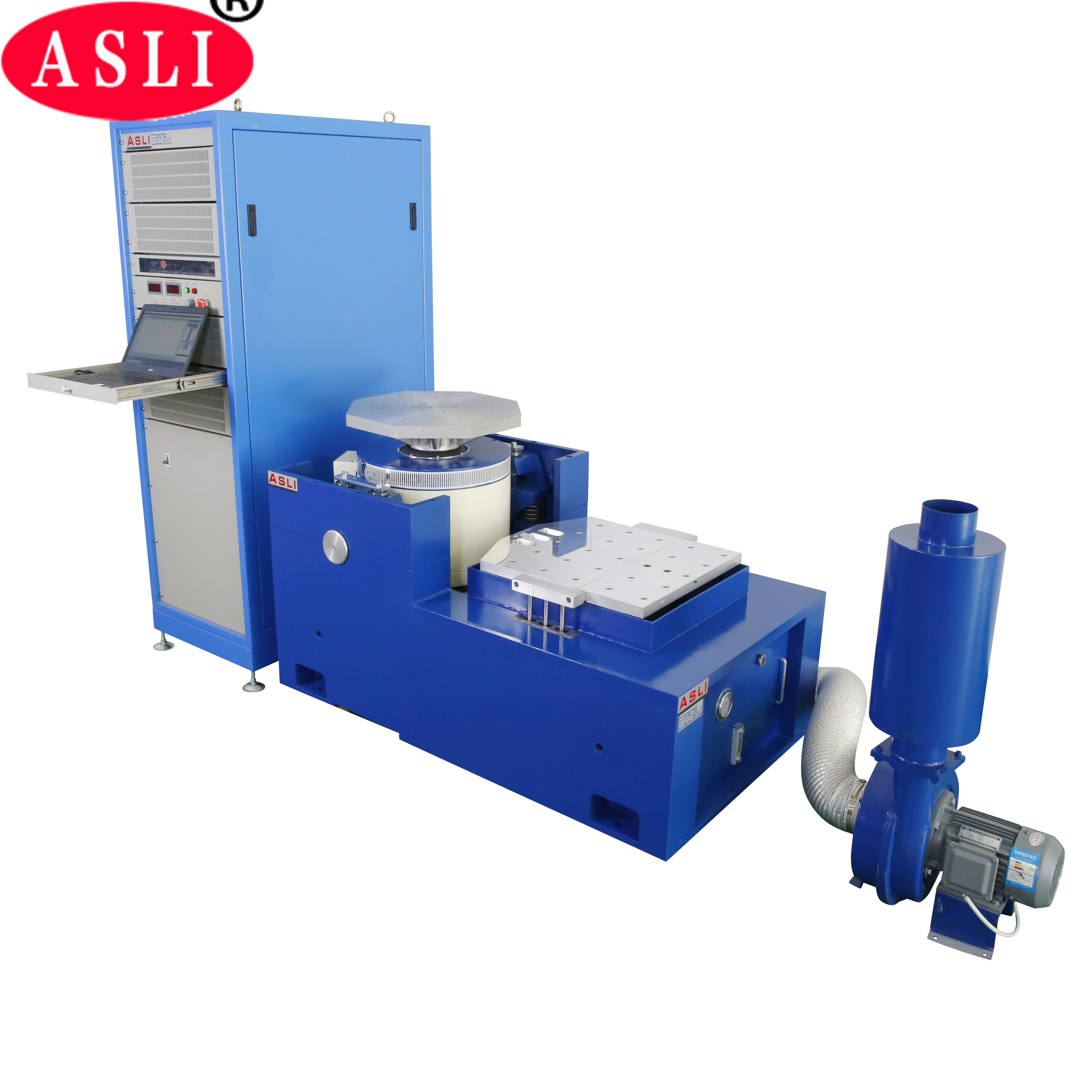

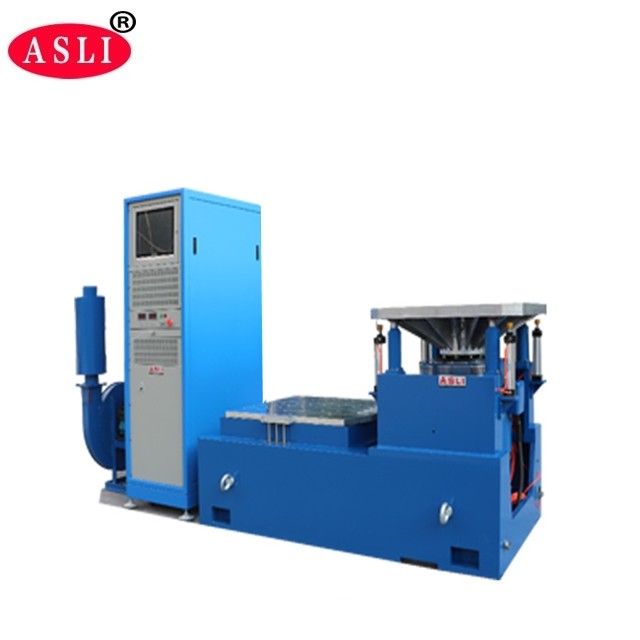

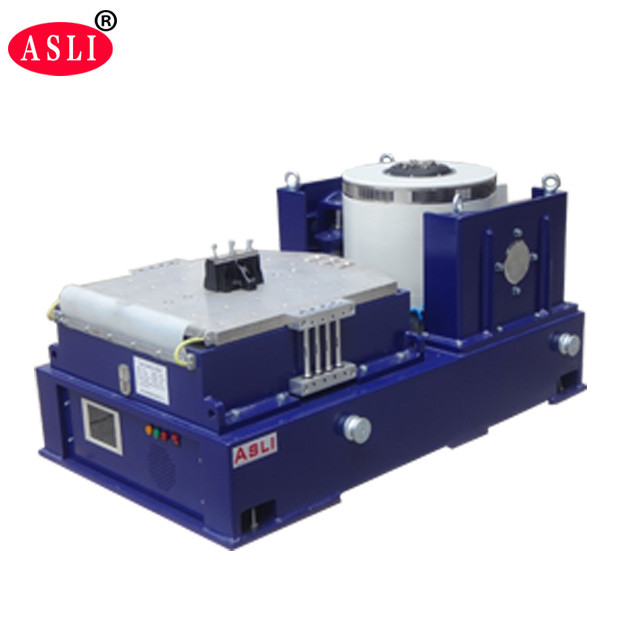

Energiesparender elektrodynamischer Schütteltisch-Vibrator, der den ISTA-Standards entspricht.
Dieser Hochfrequenz-Vibrationsschütteltisch verwendet fortschrittliche moderne Technologien, darunter eine Doppelmagnetkreisschaltung, selbstgenerierende Skelett-Aktionskreise, Luftunterstützung, Rollenlager mit Linearführung und Bolzenisolierung. Er ist in der Lage, Sinus-Vibrationstests auf den X-, Y- und Z-Achsen sowie Breitband-Zufallsvibrationstests sowie klassische (Halbsinus-) Puls- und Schockreaktionsspektraltests durchzuführen. Er wird häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
- Nennkraft: Sinuskraft 6000N; Zufallskraft 6000N; Schockkraft 12000N
- Frequenzbereich: 5Hz bis 3500Hz – feste Frequenz, Hin- und Herlauf, Sinus, Zufall, Schock
- Frequenzlaufmodus: Linear, logarithmisch, Hin- und Herlauf, feste Frequenz
- Anzahl der Frequenzläufe: 1 bis 32767
- Dauer des Frequenzlaufs: Feste Frequenz / Einzel 1–3600 Min.; Frequenzlaufkurven können angezeigt werden
- Max. Beschleunigung: 1000 m/s² (ohne Last)
- Max. Last: 180 kg
- Max. Weg: 25 mm Spitze-Spitze (ohne Last), Doppelspitze
- Stoßweg: 25 mm
- Gewicht der Schwingspule: 6,5 kg
- Vibrationsrichtungen: Vertikal
- Vibrationswellenform: Sinus, Zufall, Schock
- Durchmesser der Schwingspule: Ø230 mm
- Abmessungen des Vibrationssystems (mm): B850 × H750 × T550 mm
- Gewicht des Vibrationssystems: 590 kg
- Vibrationsgenerator – 1 Satz
- Vibrationscontroller – 1 Satz
- Kommunikationsanschlusskammer – 1 Satz
- DA-6 Leistungsverstärker – 1 Satz
- Anregungsleistung – 1 Stück
- Treiber-Software – 1 Satz
- Kühlsystem – 1 Satz
- Industriecomputer – 1 Satz
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennweg (Spitze-Spitze) mm | Max. Last (kg) | Schwingspule (kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
Das Modell ES-6 ist die konfigurierte Option für dieses Produktangebot. Andere Modelle sind für höhere Kraft- und Lastanforderungen erhältlich.
- Gut gestaltetes Skelett des dynamischen Kreises mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreisschaltung mit geringer magnetischer Flussleckage, kompakte und rationale Struktur.
- Rocker-Stangen-Rollenlager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung, die eine hohe Belastbarkeit bei exzentrischer Last bieten.
- Bolzenisolationsfundament speziell für Vibrationen, mit bequemer mobiler Installation.
- Fortschrittliche Technologie im Bewegungssystem gewährleistet hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagers mit geringem Ballon-Effekt, was die Tragfähigkeit des Vibrationstisches erhöht und die Tieffrequenzleistung verbessert.
Product Highlights
Der elektrodynamische Vibrationstester 6KN entspricht den ISTA-Standards mit einer Frequenz von 3–3500 Hz, einer Beschleunigung von 100 g und einer Last von 180 kg. Verfügt über einen Doppelmagnetkreis, Luftfederung und X/Y/Z-Achsenprüfung. Ideal für Luft- und Raumfahrt-, Elektronik- und Verteidigungsanwendungen.
