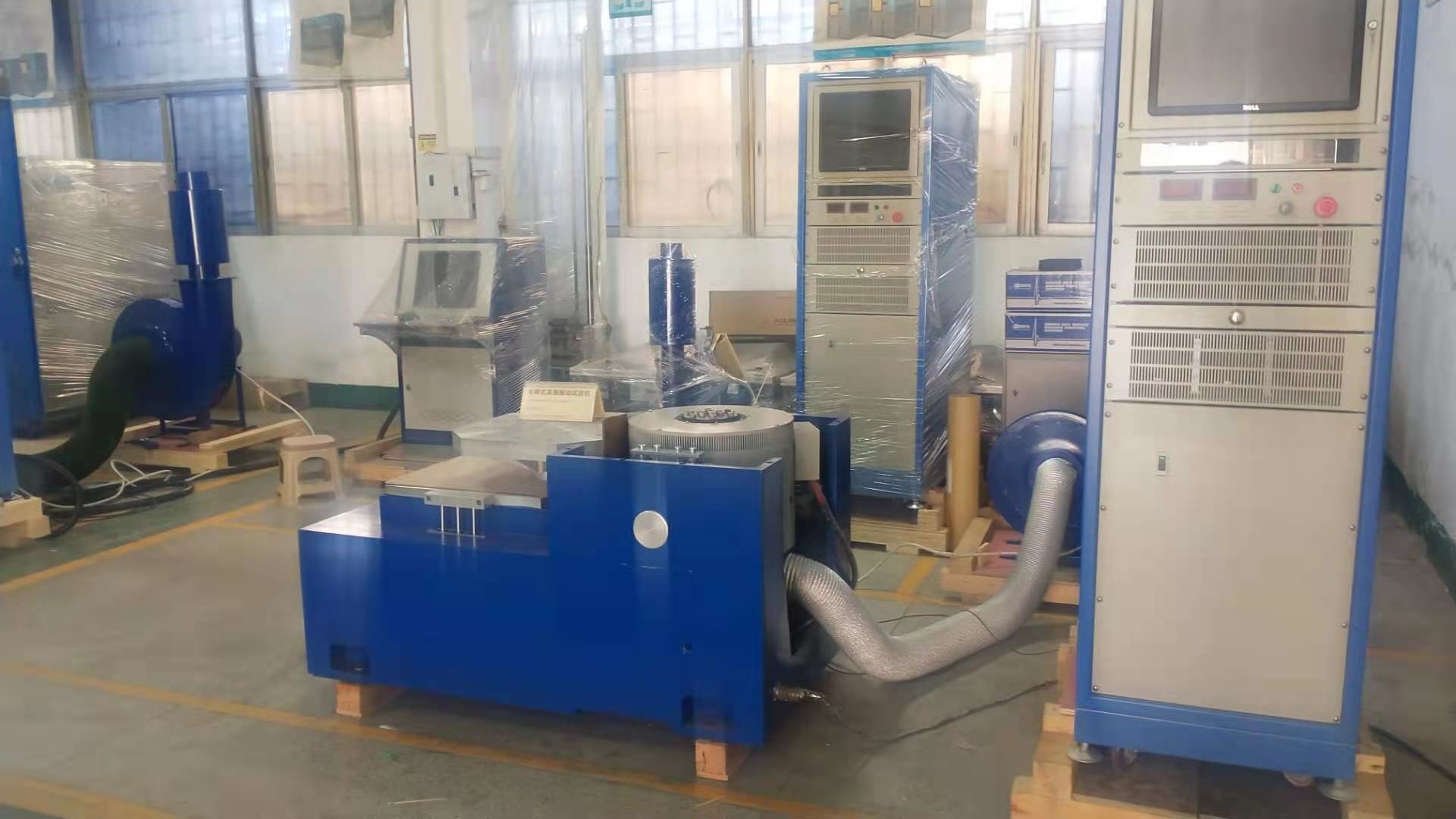

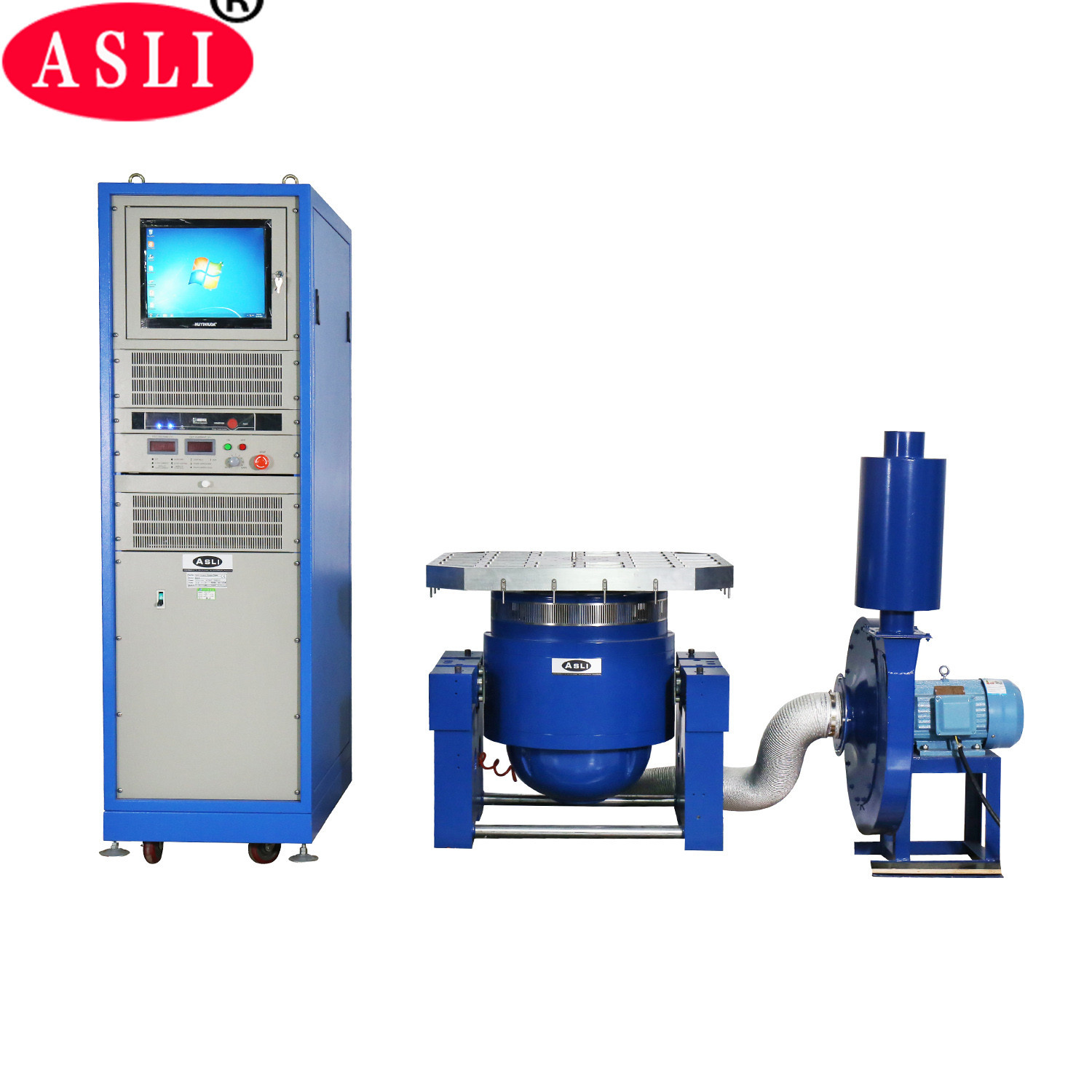

Elektromagnetische Hochfrequenz-vertikale Vibrationsprüfer mit präzisen Vibrationsschüttlertisch
Anwendung:
Wir sind Hersteller von elektrodynamischen Hochfrequenz-Vibrations-Tester / Hochfrequenz-Vibrations-Ermüdungs-Tester-Serieprodukte, die die 'doppelmagnetische Schaltkreisstruktur',"selbstgenerierte Skelett-Aktionskreise", "Airborne Support" und "Rollerlager und lineare Führung", "Trunnion Isolation" mit modernster und spezieller Technologie können in X, Y,Z dreiachsige Sinusvibrationsprüfung und Breitband-Zufallsvibrationsprüfung, die durch den klassischen (Halb-Sinus-, Trapez-, Sägezahnwelle) Puls- und Stoßreaktionsspektrentest abgeschlossen werden.Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und andere Bereiche.
CE zugelassenes Vibrationsprüfsystem Elektrodynamischer Schüttler für Batterielader Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Vibrationskapazität, Verbesserung der Niederfrequenzleistung.
2-1 Technische Parameter
(1) Nennkraft: Sinuskraft 3000 N; zufällige Kraft 3000 N; Stoßkraft 6000 N;
(2) Frequenzbereich: 3 Hz bis 3500 Hz, feste Frequenz, Vor- und Rückschlag, Sinus, Zufallsschlag
(3) Streifenfrequenzmodus: linear, logarithmisch, vor und zurück, feste Frequenz
(4) Durchsuchungsfrequenz Zeiten: 1 bis 32767
(5) Durchsuchungsfrequenzzeit: feste Frequenz/einmalige 1-3600 Minuten, Durchsuchungsfrequenzkurven können angezeigt werden.
(6) Maximale Beschleunigung;1000 m/s2(nicht belastet)
(7) Höchstgeschwindigkeit: 1,6 m/s
(8) Max. Versetzung:25mmp-p (ohne Last), doppelter Spitzenwert
(9) Aufprallverschiebung: 25 mm
(10) Gewicht der Bewegungsspule: 3,5 kg
(11) Vibrationsrichtung: vertikal
(12) Vibrationswelle: Sinus, Zufall, Stoß
(13) Durchmesser der beweglichen Spule: Φ150 mm
(14) Abmessung des Schwingungssystems: W750xH599xD680 mm
(15) Schwingungssystemgewicht: 490 kg
Über das Vibrationssystem
(1) Doppelmagnetische Schaltkreisstruktur, um eine hohe Magnetfeldintensität zu gewährleisten und Flussleckagen zu reduzieren;
Eine spezielle Entgasungsanlage kann das Flussleckage auf weniger als 1 mt reduzieren.
(2) U-Feder, Walzen und lineares Lager für einen starken Widerstand gegen Ablenkung
(3) Luftfedern werden zur Schwingungsabschottung verwendet.
keine spezielle Fundamente benötigen
(4) Schutzvorrichtungen sind für Überwärme, Überlastung, Überstrom, Überspannung und
Überbewegung des Vibrationsprüfers;
Vorrichtungen zum Schutz des elektrischen Netzes bei Überspannung, Unterspannung oder Fehlphase;
Antriebskraft,Strombegrenzung, Weichstart, Übertemperatur, Kurzstrom, Modulfehlerschutz
(5) Kann Sinus-, Zufalls- und Umweltauswirkungenstests durchführen
(6) Dieses System erfordert wenig Spannungsschwankungen, ≤ ± 10% ist in Ordnung
(7) Dieses System erfordert wenig Erdungswiderstand, ≤4Ω ist in Ordnung
(8) Hohe Zuverlässigkeit, besonders geeignet für den langen Betrieb
Technische Parameter des elektrodynamischen Hochfrequenzvibrationsprüfers:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

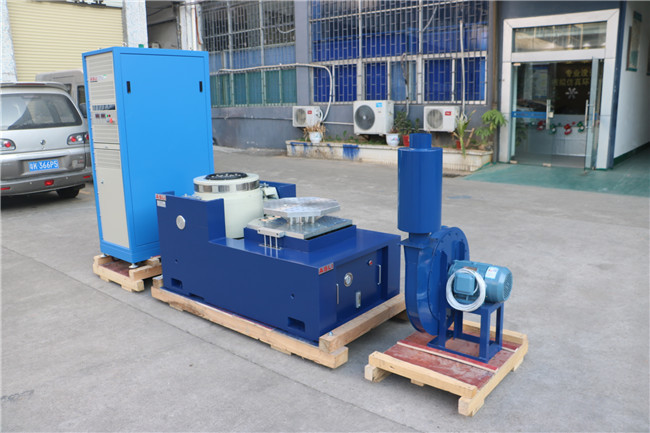

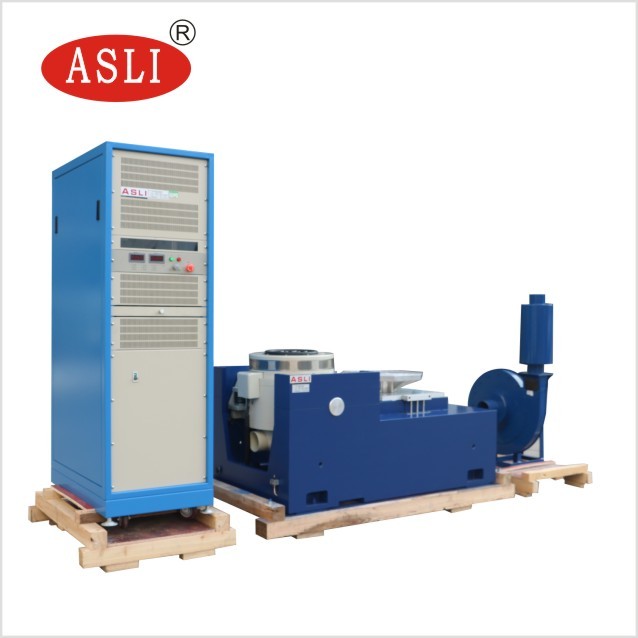

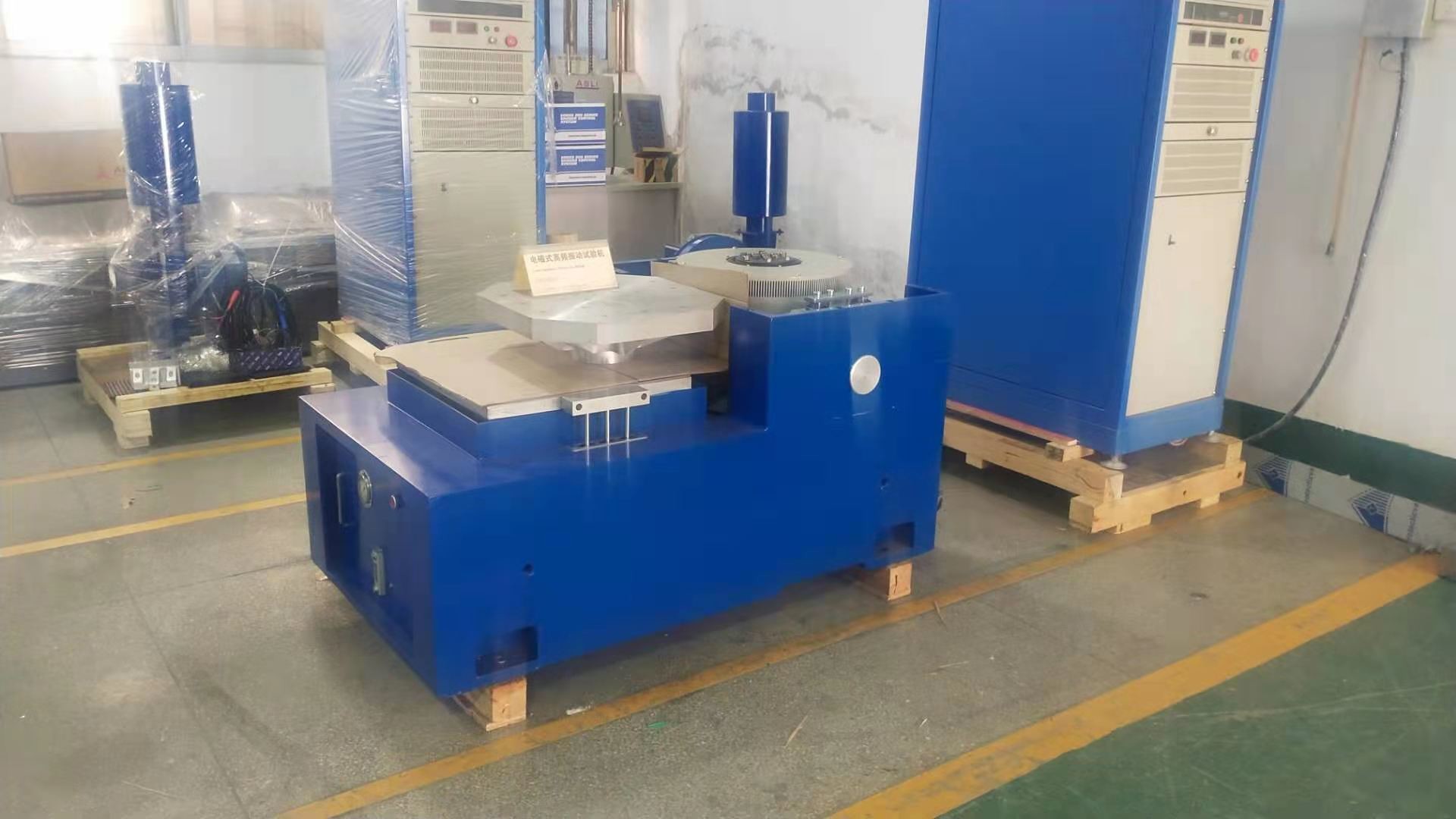

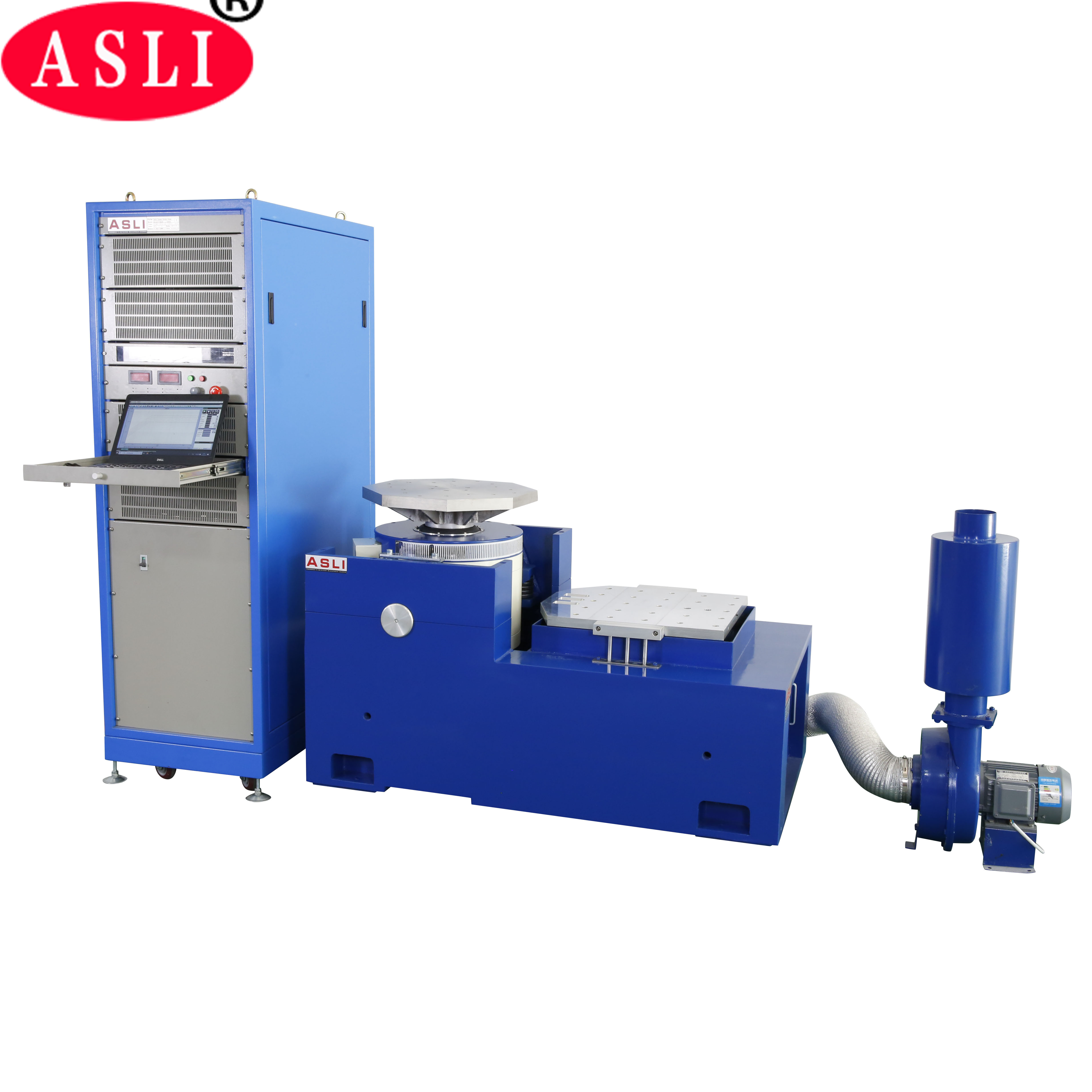

Horizontale Standmerkmale:
1. Innerhalb einer kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, um die Ladefähigkeit und Leistung der gesamten Maschinenbank zu verbessern.
2Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, einfacher Installation und Anpassung.
3. statische Druckspur, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 bis 1000 5 bis 1200 5 bis 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 bis 800 5 bis 1000 5 bis 1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 bis 1000 5 bis 1500 5 bis 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 bis 1000 5-1300 5 bis 1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5 bis 800 5-1100 5-1400 |
126 168 210 |
Merkmale der vertikalen ausgestreckten Bank:
VT vertikal verlängerte Bänke und spezifizierte Klemmen, präzise berechnet, aufwändige Design, um sicherzustellen, dass der Kunde erworben die beste Leistung nach perfekter Struktur, hochwertiges Material
und Verarbeitung.
technische Parameter des vertikalen Expanders:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Runde Bank) | 220 | 350 | Φ1200 |
Wenn Ihr Verwandter Fragen zuElektrodynamische Hochfrequenz-mechanische Prüfmaschine VibrationsmüdigkeitstesterBitte kontaktieren Sie mich.
