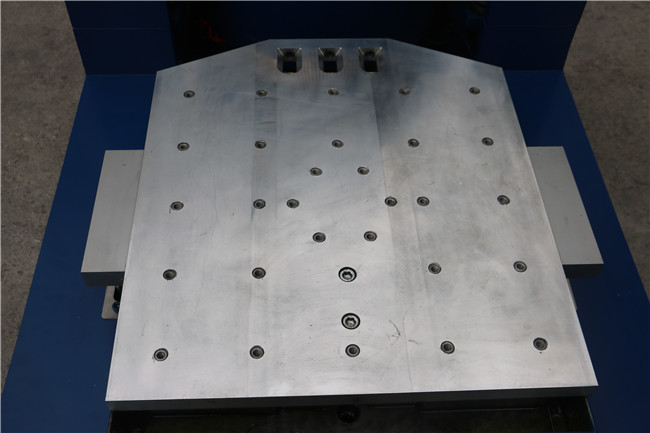

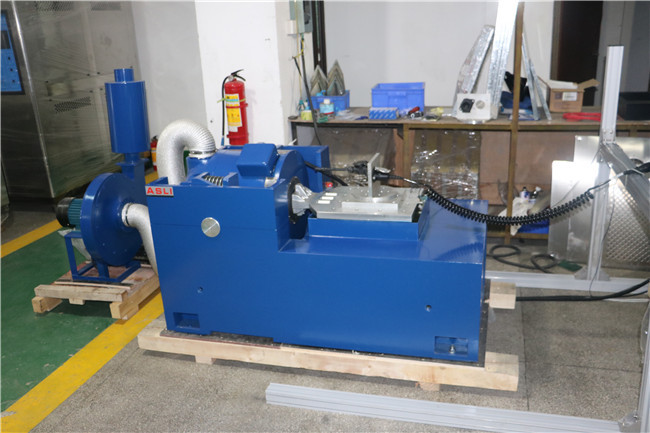

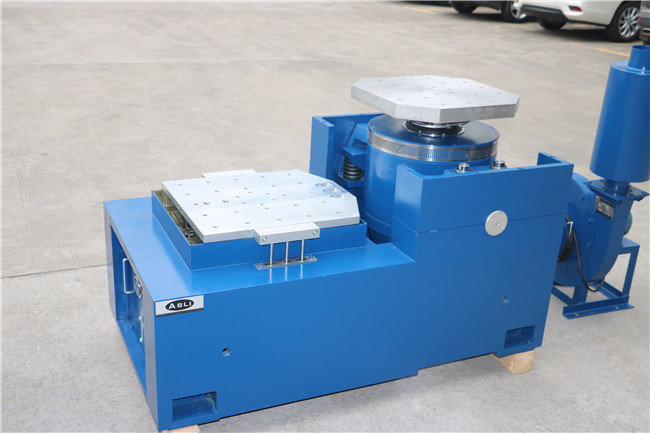

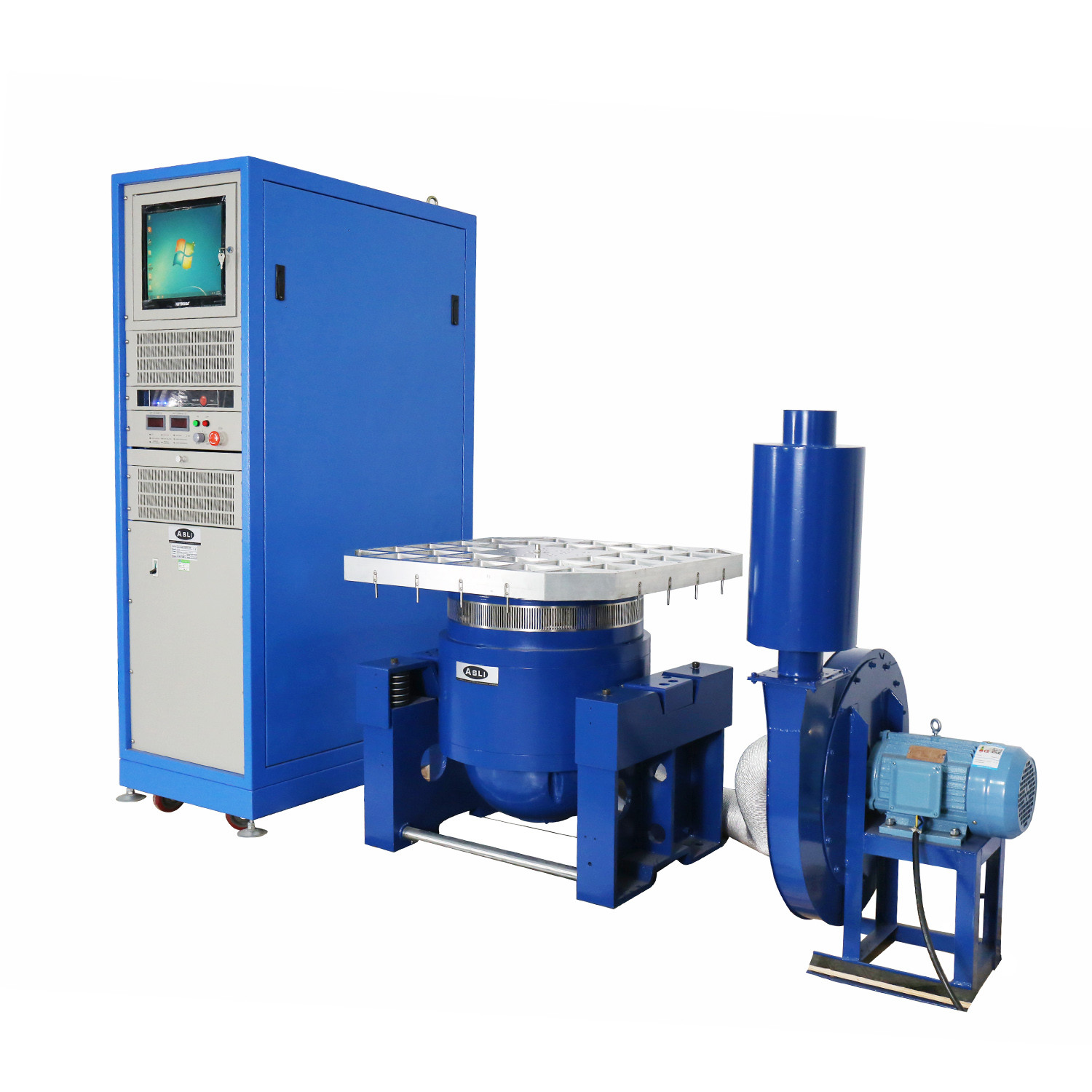

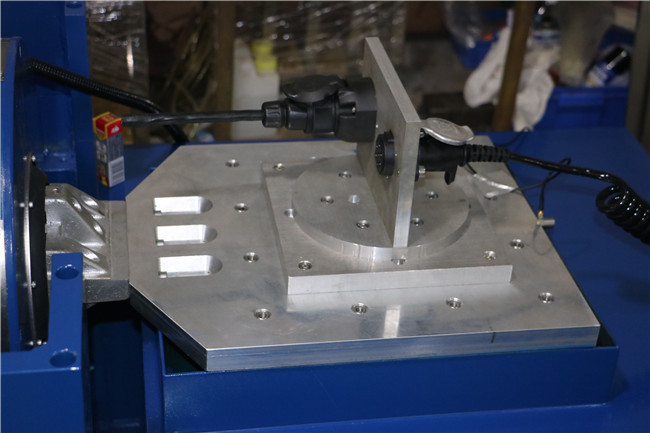

Vibrationsprüfsystem Laborausrüstung Verbessern Sie die Verpackungsgestaltung mit Schiebetisch
Digitale Leistungsverstärker
Das System verwendet einen digitalen Leistungsverstärker mit sinusförmiger Impulsschnittmodulation.Das Niederspannungssignal, das vom Steuergerät eingegeben wird, wird durch den digitalen Schaltkreis verstärkt und auf das ursprüngliche Signal zurückgesetzt., und dann an die bewegliche Spirale des Schwingtisches, um die elektrische Schwingung zu fördern.
Die wichtigsten Komponenten des intelligenten Hochspannungs-Leistungsverstärkers sind: Frontsteuerung, Leistungsverstärkermodul, Schutzschaltkreis, Stromversorgungsteil und elektrischer Schrank.Das System verwendet eine hohe Spannung und eine geringe Leistung, wodurch der Leistungsverlust während der Übertragung verringert und eine effektive und angemessene Impedanzmatching erreicht wird.
| Sinusförmiger Schub | 300 kgf |
| Zufälliger Schub | 300 kg F rms |
| Schlagantrieb | 600 kgf |
| Frequenzbereich | 5 ~ 2800 Hz |
| Kontinuierliche Verschiebung | 25.4 mm |
| Höchstgeschwindigkeit | 10,8 m/s |
| Schaltleistungsverstärker | |
| Leistung des Verstärkers | 3.5 kVA |
| Signal-Lärm-Verhältnis | > 65 dB |
| IF-Gewinn | ≥ 80 |
| Gesamtharmonische Verzerrung(bei Nennleistung) | weniger als 0,5% bei Gleichstrom (0,1 Hz) bis 500 Hz; weniger als 1,0% bei Gleichstrom 500 Hz bis 5000 Hz |
| LeistungsverstärkerFrequenzantwort | Gleichstrom (0,1 Hz) bis 4500 Hz: ±3 dB; |
| Durchschnittliche Zeit zwischenAusfall (MTBF) | > 35.000 Stunden |

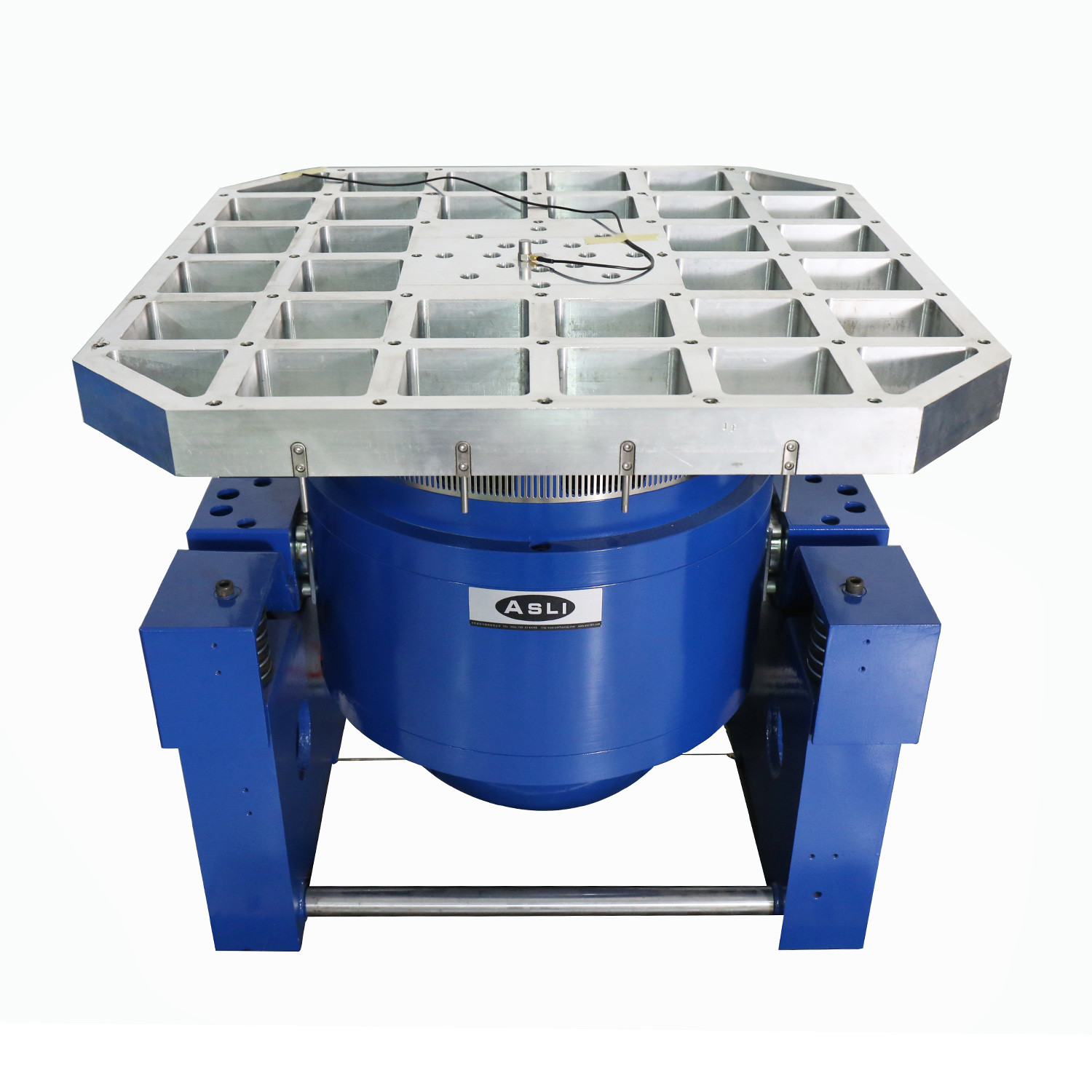

| Vertikal expandierende Arbeitsplatte | |
| Größe der Tabelle | 600 mm × 600 mm |
| ObergrenzeBewertungsfrequenz | Sine 2200Hz, zufällig 3500Hz |
| Gegengewicht | 30 kg |
| Werkstoff für Arbeitsplatten | Aluminiumlegierung |
| Vibrationsregler | |
| Betriebssystem | Windows 7 |
| Betriebsschnittstelle | Chinesische und englische Schnittstelle |
| Funktion der Software | Sineus, zufälliger, klassischer Schock, Resonanzsuche und Bewohner |
