1.6m/S 300kg. Erschütterungs-Test-System-Laborversuch-Ausrüstung F elektrodynamische
Product Details
| Anwendung: | materila, Autoteile, Verpackung, Haushaltsprodukte | Spannung: | 380V |
|---|---|---|---|
| Kundendienst erbracht: | Technische Videounterstützung, on-line-Unterstützung, Ingenieure verfügbar Maschinerie übersee, Feld | Garantie: | 1-jährig |
| Anwendbare Industrien: | Militärindustrie, Zivil-, elektronische Geräte, Automobil-, Ersatzteile, Elektronik, Luftfahrt | Produktname: | Erschütterungstestsystem |
| Schüttel-Apparatkraft: | 3KN | Passend für: | Maximale ladende Einzelteile des Tests 300kgs |
| Frequenzbereich: | 3~3500HZ | ||
| Hervorheben |
elektrodynamisches Testsystem der Erschütterung 300kg.f,elektrodynamisches Testsystem der Erschütterung 1.6m/s,300kg.f Laborversuchausrüstung |
||
Product Description
Hochfrequenzvibrationssystem-kritischer Test-Werkzeuge für Elektronik-Diagnoseuntersuchung von kleinen Komponenten
Für Erschütterungstestsystem bitte vorbereitet für unten und Ihre Untersuchung zu senden, helfen wir torecommond Sie passendes Modell
Exemplar-Beschreibung
Exemplar-Test-Masse
Exemplar-Maße
Testprofil, wenn verfügbar
Maximale Beschleunigung des Tests
X-, y-, z-Richtungstest oder nur z-Richtungstest
Wie tut ein Erschütterungsschüttel-apparat Arbeit?
Die mechanischen und elektrischen Teile eines Schüttels-Apparat werden kreuzweise gekoppelt. Das mechanische System wird durch eine Kraft aufgeregt, die zum elektrischen Strom proportional ist, während der elektrische Stromkreis durch eine interne Spannung (zurück-emf) proportional zur mechanischen Geschwindigkeit aufgeregt wird.
Hochfrequenzvibrationssystem-kritischer Test-Werkzeuge für Elektronik-Diagnoseuntersuchung von kleinen Komponenten
| Pflichtenheft | |||
| System-Modell: | ES 3 | ||
| Frequenzbereich: | 3~3500 | ||
| Bewertete Kraft | Sinus N | 3000 | |
| Gelegentliches N | 3000 | ||
| Schock N | 6000 | ||
| Maximales ACC. | Sinus (m/s2) | 1000 | |
| Gelegentlich (Effektivwert m/s2) | 1000 | ||
| Schock (m/s2) | 2000 | ||
| Maximaler Vel. | Sinus (m/s2) | 1,6 | |
| Schock (m/s2) | 1,6 | ||
| Maximales DISP. | Maximale Reise Millimeter (pp.) |
25 | |
| Bewegliche Spule | 3.5kgs | ||
| Maß der beweglichen Spule | Durchmesser 230mm | ||
| Max Load: | 100kgs | ||
Andere availabel Erschütterungs-Schüttel-Apparatauswahl
| Modell |
Bewerteter Sinus Kraft (N) |
Bewertetes gelegentliches Kraft (N) |
Frequenz Strecke (Hz) |
Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) |
Bewertete Verschiebung (pp.) Millimeter |
Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) |
Bemessen Sie von Bewegliche Spule (Millimeter) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Erschütterungsbeispiel für gelegentliche Prüfung
Eigenschaften:
1. Gut entworfenes dynamisches Kreisskelett, mit einer axialen Resonanzfrequenz des höheren Stadiums.
2. Zwei-magnetischer Stromkreis, Durchsickerntief des magnetischen Flusses, Kompaktbauweise und rational.
3. Rocker-Rod-Rollenlager gerade und Import-orientierte zusammengesetzte Körpersteifheitsorientierung, Exzentertragfähigkeit.
4. Drehzapfenisolierungsgrundlage eingeweiht Hormongebrauch, die Installation der beweglichen Bequemlichkeit.
5. Neue Technologie bewegen sich um das System, um zu garantieren dass der dynamische Kreis der hohen Zuverlässigkeit.
6. Neuer Rohrentwurf und die Kühlwirkung erhöhen.
7. Statische Steifheit, die dynamische Steifigkeit des tragenden kleinen Ballons, die Schwingtischkapazität anhebend, verbessern Niederfrequenzleistung. Technische Parameter des horizontalen Schwingtischs (x-, y-Achsentest)
Technische Parameter des vertikalen Schwingtischs (Z, Achsentest):

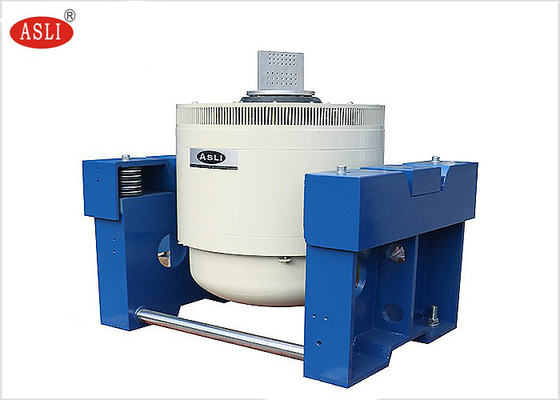

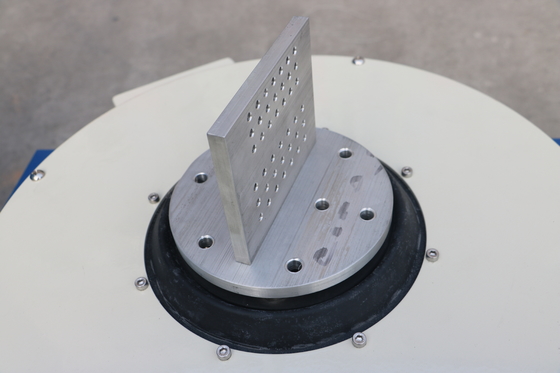

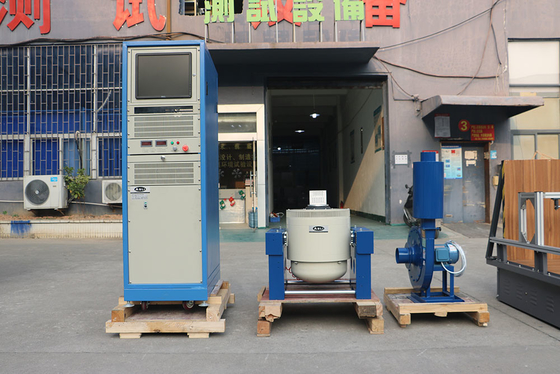

Pics als Referenz:
Verpackendes Bild:
Willkommen, zum mit wir in Verbindung zu treten Hochfrequenzvibrationssystem-kritischer Test-Werkzeuge für Elektronik-Diagnoseuntersuchung von kleinen Komponenten
