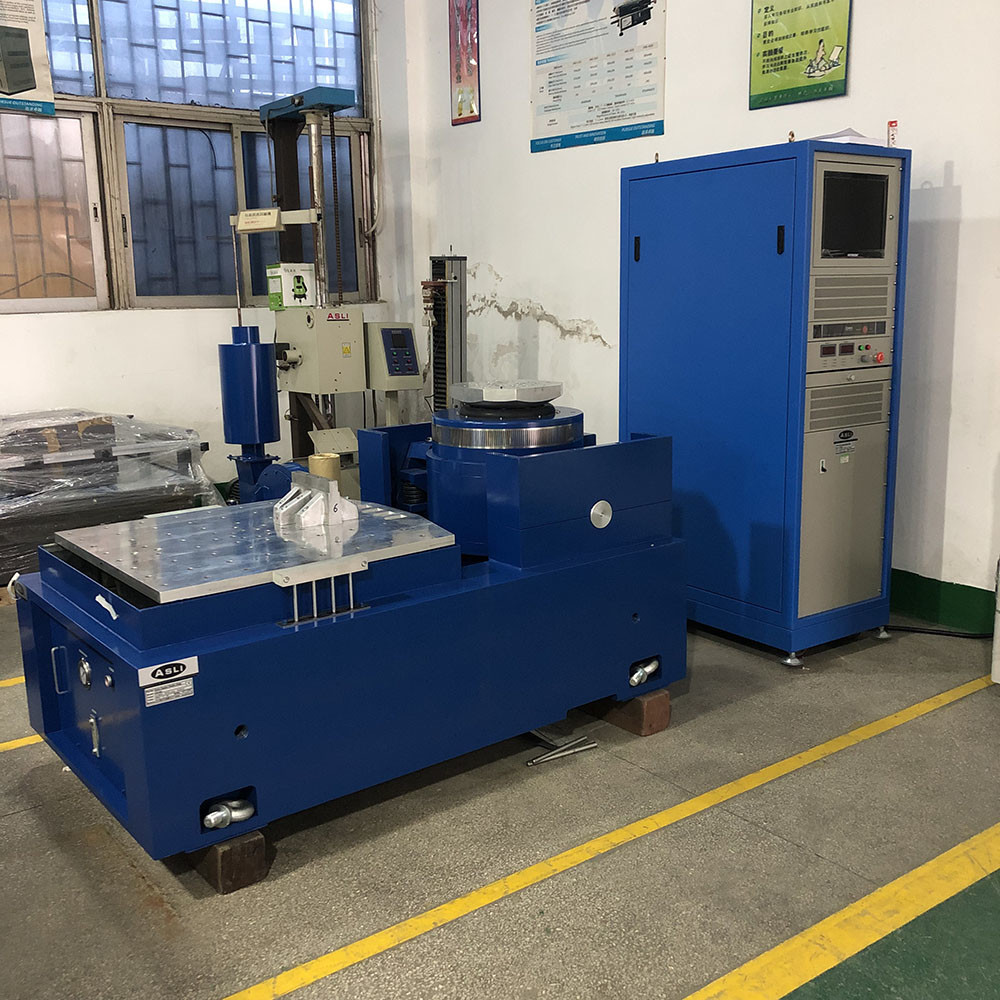

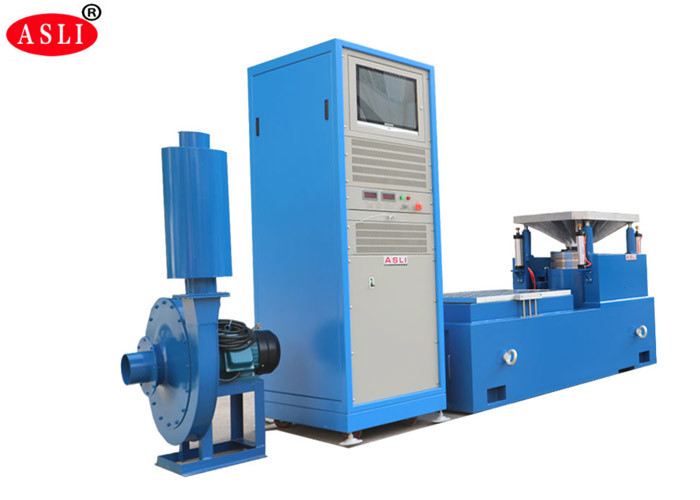

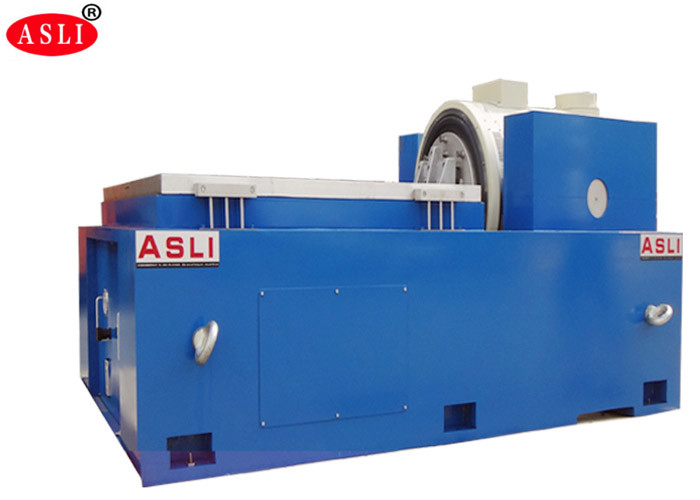

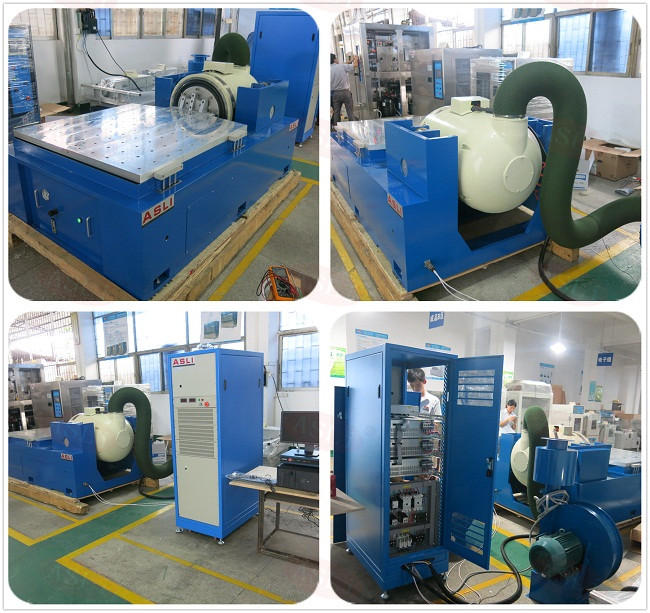

Automobiluniversalitäts-elektrodynamische Erschütterung Shaker Table erschütterungs-Prüfnormen Iecs 60068
Automobiluniversalitäts-elektrodynamische Erschütterung Shaker Table erschütterungs-Prüfnormen Iecs 60068 werden verwendet, um Eigenfrequenzen Produkt und Verpackungsgestaltungen auszuwerten und die gelegentliche Erschütterung zu simulieren, die im disribution oder in der gebräuchlichen Umwelt auftritt. Die Maschine sind einfach zu verwenden kann eine breite Palette des Erschütterungstests in Übereinstimmung mit Regierung, Industrie und corporated Spezifikationen durchführen.
1. Eine kombinierte Struktur der Testkammer und des Kühl-systems, die kompakten und würdevollen Entwurf sich rühmen; unabhängige Konsole
2. Zu es bequem machen für Operation; ursprüngliche Kältemittelverdichtereinheit und seine Hauptzusätze importiert aus dem Ausland
3. Importierter LCD-Farbtouch Screen Prüfer fähig zur Automobilsteuerung von Temperaturfeuchtigkeitsprogrammen;
4. Mit Schnittstelle der Telekommunikation R232. Um die einzigartigen Nachfragen des Kunden zu befriedigen, Benutzer beschließen möglicherweise von den verschiedenen Modellen des Erschütterungsprüfstands zu garantieren dass zusätzlich zu gutem abkühlen Sie
5.Heat und Luftdichtungssystem, diese Erschütterungsbank werden sich rühmt auch bemerkenswerten Effekt des Körperschalls
Zuverlässigkeitsprüfungsausrüstung, Schockerschütterung
| Pflichtenheft | |||
| System-Modell: | ES 6 | ||
| Frequenzbereich: | 3~3500 | ||
| Bewertete Kraft | Sinus N | 6000 | |
| Gelegentliches N | 12000 | ||
| Schock N | 12000 | ||
| Maximales ACC. | Sinus (m/s2) | 1000 | |
| Gelegentlich (Effektivwert m/s2) | 1000 | ||
| Schock (m/s2) | 2000 | ||
| Maximaler Vel. | Sinus (m/s2) | 1,6 | |
| Schock (m/s2) | 1,6 | ||
| Maximales DISP. | Maximale Reise Millimeter (pp.) |
51 | |
| Bewegliche Spule | 6.5kgs | ||
| Maß der beweglichen Spule | Durchmesser 230mm | ||
| Max Load: | 180kgs | ||
| Name | Verpackender Schwingtisch/Schwingtisch-Prüfvorrichtung für Autoteile | ||||||||
| Modell | Bewertete Sinus-Kraft (N) | Bewertete gelegentliche Kraft (N) | Frequenzbereich (Hz) | Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) | Bewertete Verschiebung (pp.) Millimeter | Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) | Maß der beweglichen Spule (Millimeter) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
