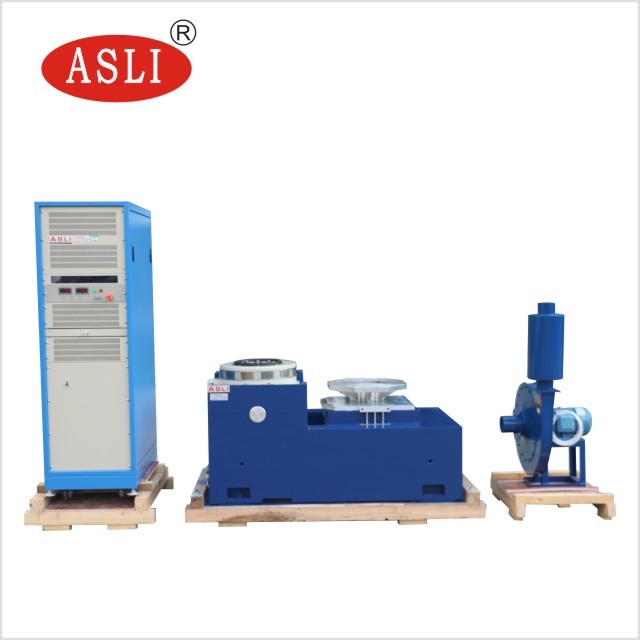

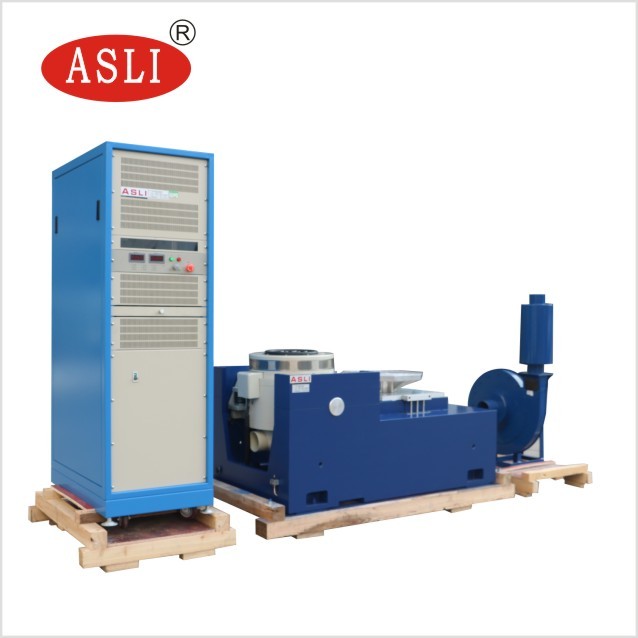

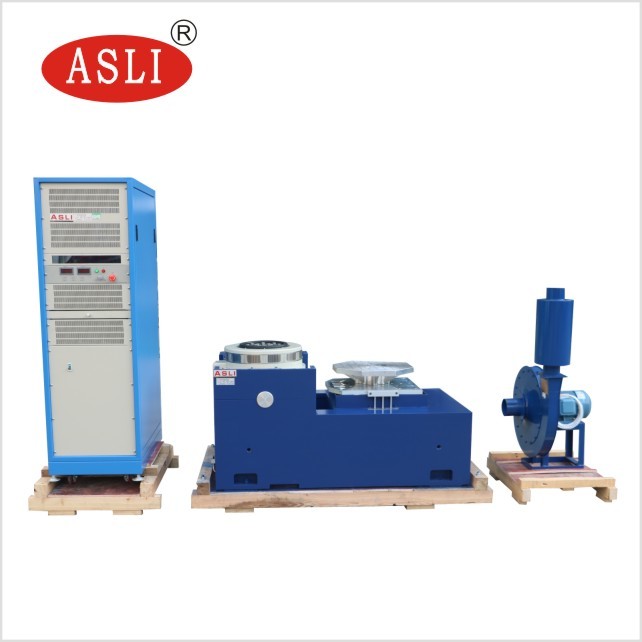

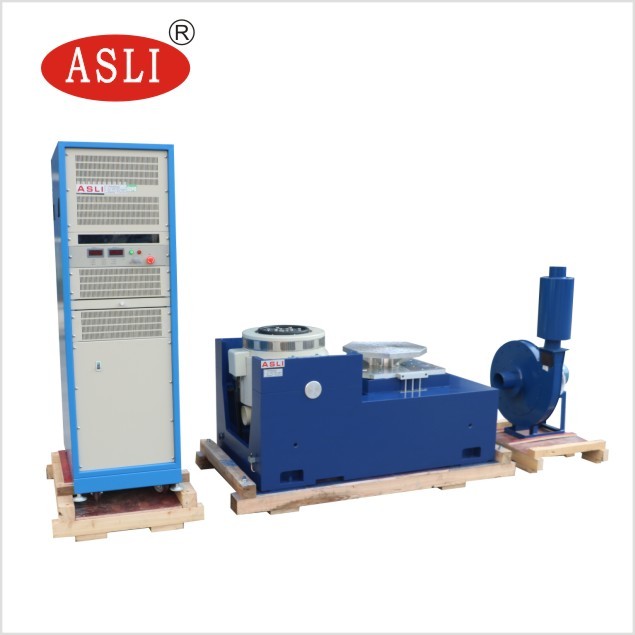

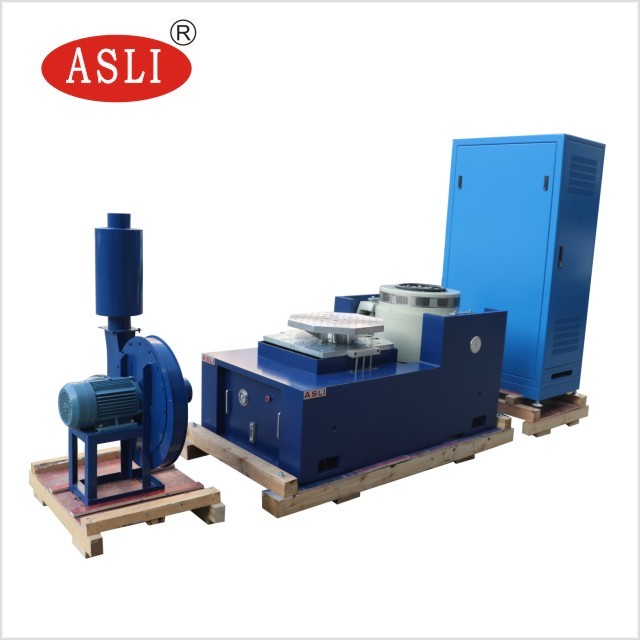

ISTA 6-Amazon Random Vibration Test Machine mit vertikalem und horizontalem Gleittisch
Technische Parameter zu den elektrodynamischen Shakern:
| Modell | Bewerteter Sinus Kraft (N) |
Zufällig bewertet Kraft (N) |
Frequenz Bereich (Hz) |
Nenngeschwindigkeit (m/s) | Bewerteter Ersatz (pp)mm |
Max. Beladung (kg) | bewegliche Spule (kg) | Dimension von Bewegliche Spule (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Antrag für Preis für elektrodynamischen Shaker:
Wir sind Hersteller von elektrischen Vibrationsserienprodukten und haben die fortschrittliche moderne Technologie „Doppelmagnetkreisstruktur“, „selbst erzeugte Skelettaktionskreise“, „Luftunterstützung“ und „Rollenlager und Linearführung“ sowie „Zapfenisolierung“ übernommen
und spezielle Technologie, kann in X, Y, Z dreiachsigen Sinusvibrationstests und Breitband-Zufallsvibrationstests abgeschlossen werden
durch den klassischen (Halbsinus-, Trapez-, Sägezahn-) Puls- und Stoßreaktionsspektrumtest. Weit verbreiteter Hochfrequenz-Vibrationstester
in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation,
Haushaltsgeräte und anderen Bereichen. --- Industrie-Shaker-Vibrationstester
Halbsinuswellen-Schockprüfungder Funktionen:
1. Gut gestaltetes dynamisches Kreisskelett mit einer höheren axialen Resonanzfrequenz.
2. Zwei-Magnetkreis, geringe magnetische Flussstreuung, kompakte Struktur und rational.
3. Rocker Rod Rollenlager gerade und importorientierte Verbundkörpersteifigkeitsorientierung, exzentrische Tragfähigkeit.
4. Trunnion-Isolationsstiftung, die sich dem Hormongebrauch und der Installation mobiler Bequemlichkeit widmet.
5. Fortschrittliche Technologie bewegt sich im System, um einen dynamischen Kreis mit hoher Zuverlässigkeit sicherzustellen.
6. Neues Kanaldesign und verbesserte Kühlwirkung.
7. Statische Steifigkeit, dynamische Steifigkeit des kleinen Lagerballons, Erhöhung der Vibrationstischkapazität, Verbesserung der Niederfrequenzleistung.
Vibrationssystem (ES-10)
1 Technische Parameter mit industriellem elektrodynamischem Vibrationsschüttler:
(1) Nennkraft: Sinuskraft 10000 N; zufällige Kraft 10000 N; Stoßkraft 10000 N;
(2) Frequenzbereich: 5 Hz bis 3500 Hz, feste Frequenz, Vor- und Zurückspulen, Sinus, Zufall, Schock
(3)Sweep-Frequenzmodus: linear, logarithmisch, hin- und hersweepen, feste Frequenz
(4) Wobbelfrequenzzeiten: 1 bis 32767.
(5)Sweep-Frequenzzeit: feste Frequenz/einzeln 1–3600 Minuten, Sweep-Frequenzkurven können angezeigt werden.
(6)Max. Beschleunigung 1000 m/s 2 (ohne Last)
(7)Max. Geschwindigkeit: 1,8 m/s
(8)Max. Verdrängung: 51 mmp-p (ohne Last), Doppelspitze
(9) Aufprallverdrängung: 51 mm
(10)Gewicht der beweglichen Spule: 14 kg
(11) Vibrationsrichtungen: Vertikale + horizontale Vibration
(12)Vibrationswelle: Sinus, Zufall, Schock
(13)Durchmesser der beweglichen Spule: Φ240 mm
(14)Abmessungen des Vibrationssystems (mm): B1046*H660*T783mm
(15) Gewicht des Vibrationssystems: 900 kg
Merkmale des horizontalen Stands der Vibrationsprüfmaschine:
Innerhalb einer kleinen Ladebank zur Erzielung einer höheren Beschleunigung und Arbeitsfrequenz, um die Ladekapazität und Leistung der gesamten Maschinenbank zu verbessern.
Die Horizontalbank und die Vibrationsbank sind integrale Modelle mit perfekter Struktur und einfacher Installation und Einstellung.
Statische Druckschiene in V-Form mit Neigungs- und Schräglastfestigkeit.
Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
Installationsanforderung mit Vibrationsprüfgerät:
(1)Benutzer sollten Gabelstapler und Transportwerkzeuge für den Transport der Geräte bereithalten, da diese sehr schwer sind. Bitte achten Sie auch darauf
Die Tür ist groß genug, um die Ausrüstung hineinzulassen
(2) Die Betriebsumgebung der Maschine sollte unter Raumtemperatur und mit guter Belüftung liegen. Wir empfehlen dringend, im Arbeitsbereich eine Klimaanlage zu installieren. Der räumliche Abstand der Maschine
links/rechts/hinten muss min. sein. 700 mm, die Vorderseite muss min. 1500 mm.
Paket für ein elektrodynamisches Vibrationsschüttelsystem mit großer Kraft:
Zuerst PP-Folie, dann 10 mm Schaumstoff zwischen Maschine und Gehäuse, und außen befindet sich ein Standard-Export-Sperrholzgehäuse.
