Dokument zum Speichern herunterladen -- hier klicken ----→Vibrationsprüfkammer ES-6.pdf

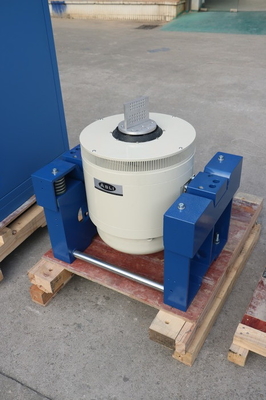

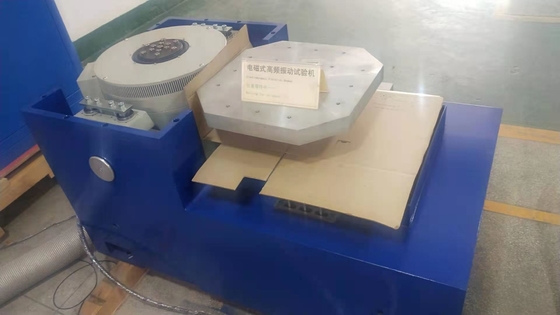

Transport-Simulation Hochfrequenz-Elektrodynamik-Vibrationsprüfer für Karton

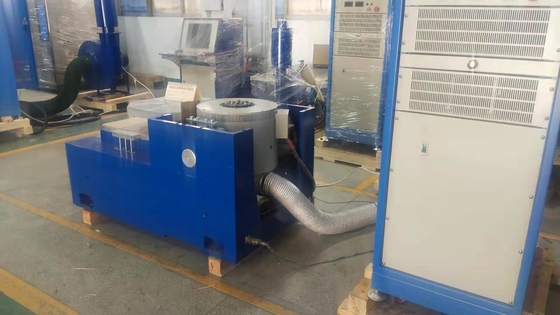

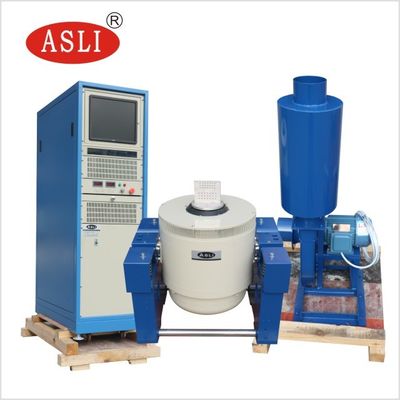

Das Vibrationsprüfsystem wird hauptsächlich für Produkte mit Vibrations- und Stoßumgebungstest, Umweltbelastungsscreening-Test, Zuverlässigkeitstest verwendet.
Elektromagnetischer Vibrationsprüfer vollständig gemäß der Standardkonstruktion für die Batterieprüfung, Simulation, unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie,die Batterie oder das Batteriepaket an der Vibrationstabelle befestigt ist, die gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsart entlang der Batterieprobe Vibrationen von drei gegenseitig senkrechten Richtungen gemessen Batterie nicht lecken sollte,Verliere nicht den Mut., nicht gebrochen, kein Feuer und keine Explosion.
Der Anwendungsbereich der Vibrationsprüfungen ist extrem breit, von Leiterplatten, Batterien, Flugzeugen, Schiffen, Raketen, Raketen, Autos und Haushaltsgeräten bis hin zu anderen Industrieprodukten.
Technische Parameter:
Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Prüfstand:
Die in Absatz 1 genannte Regelung gilt nicht für die Produktion von Kraftfahrzeugen.
UL 1642:2012 < Norm für Lithiumbatterien >
UL 2054: 2012 < Haushalts- und Gewerbebatterien>
UN38.3 ((2012)
IEC 62133-2:2017 < Sicherheitsanforderungen für tragbare versiegelte Sekundärzellen und aus ihnen hergestellte Batterien zur Verwendung in tragbaren Anwendungen - Teil 2: Lithiumsysteme>
IEC 62281: 2004
IEC 60086: 2007
