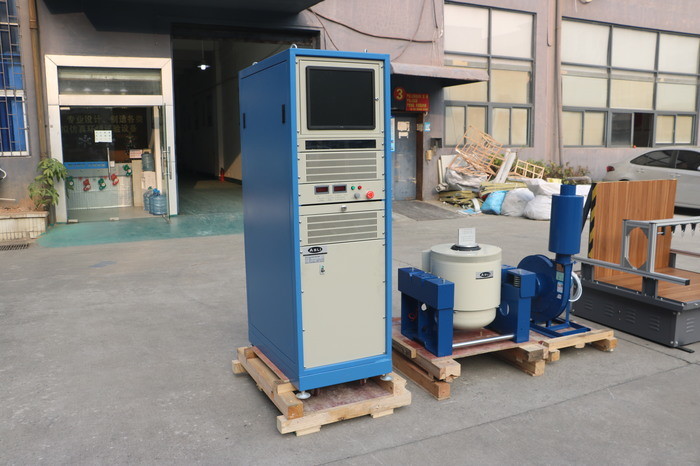

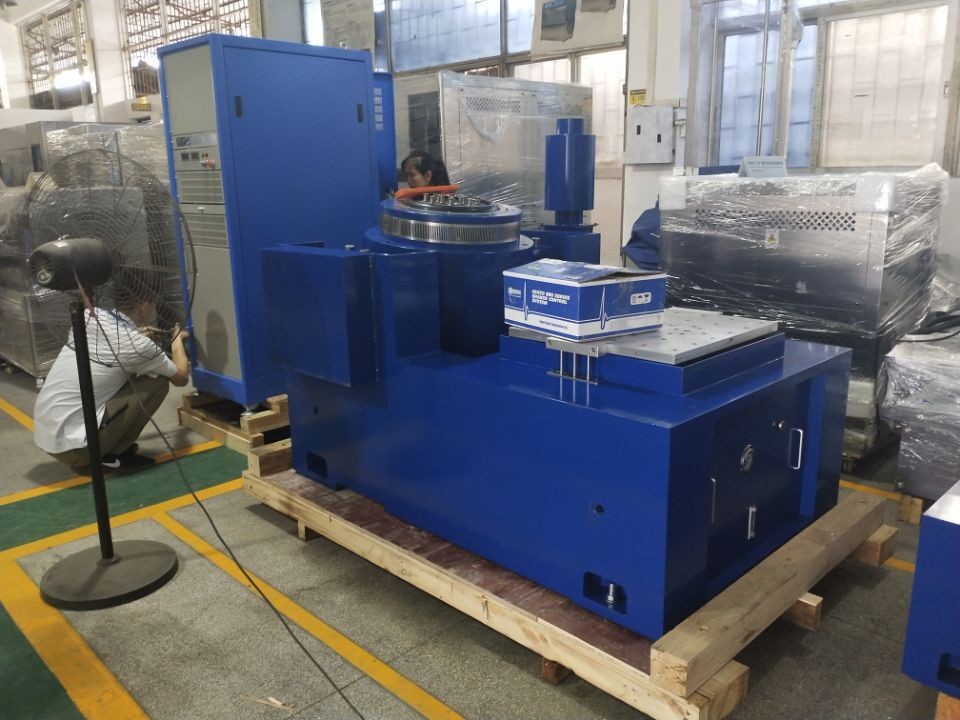

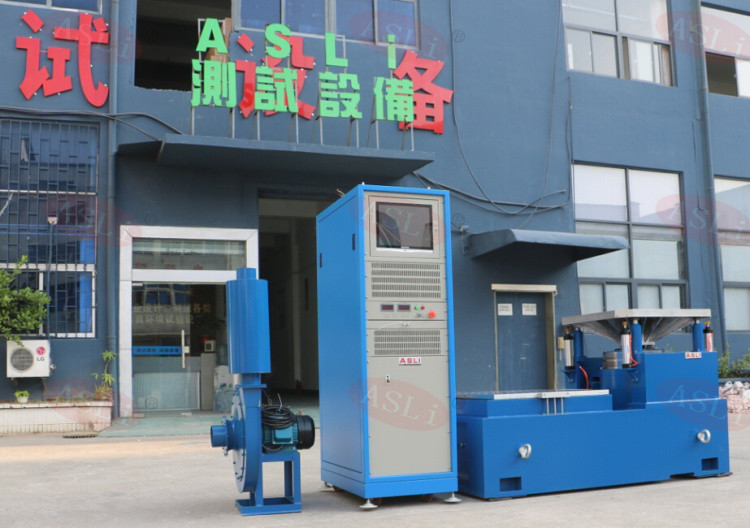

Hochfrequenz-3000hz 10000N elektrodynamischer Shaker System
Produktdetails
| Sinuskraft: | 10000N | Leistung: | Elektronisch |
|---|---|---|---|
| Vibrationsrichtung: | horizontale Vibration | Vibrationswelle: | Sinus, Zufall, Schock |
| Beschleunigungssensor: | 1 Stk | Eingang: | 1 Kanal |
| Ausgabe: | 1 Kanal | Frequenz: | 3~3000 Hz |
| Hervorheben |
elektrodynamisches System des Schüttels-Apparat 3000hz,elektrodynamisches System des Schüttels-Apparat 10000N,Hochfrequenzschüttel-apparat der erschütterung 3000hz |
||
Produktbeschreibung
Das Hochfrequenz-Elektrodynamik-Rüttelsystem mit 3000 Hz und 10000 N ist für anspruchsvolle Vibrationsprüfanwendungen konzipiert. Diese Systeme werden häufig in den Bereichen Landesverteidigung, Waffenentwicklung, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
| Modell |
Nennleistung Sinus Kraft (N) |
Nennleistung Zufällig Kraft (N) |
Frequenz Bereich (Hz) |
Nennleistung Beschleunigung (m/s²) |
Nennleistung Geschwindigkeit (m/s) |
Nennleistung Hub (Spitze-Spitze) mm |
Max. Belastung (Kg) |
Bewegliche Schwingspule (Kg) |
Abmessung der beweglichen Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Innerhalb einer kleinen Ladebank können höhere Beschleunigungen und Arbeitsfrequenzen erzielt werden, was die Ladekapazität und die Gesamtleistung der kompletten Maschinenbank verbessert.

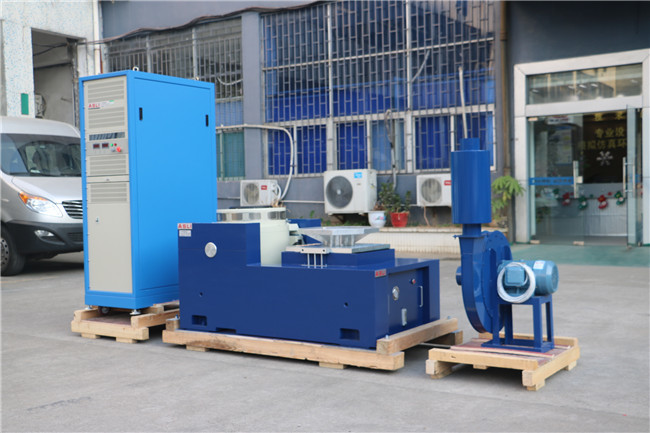

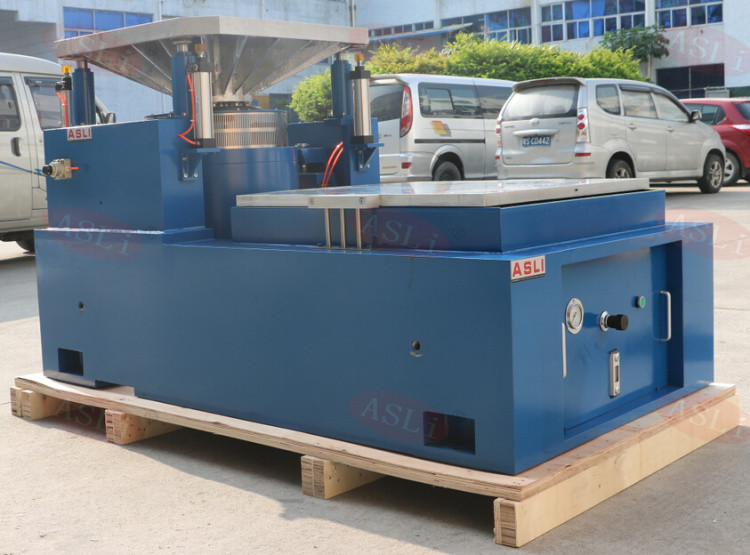

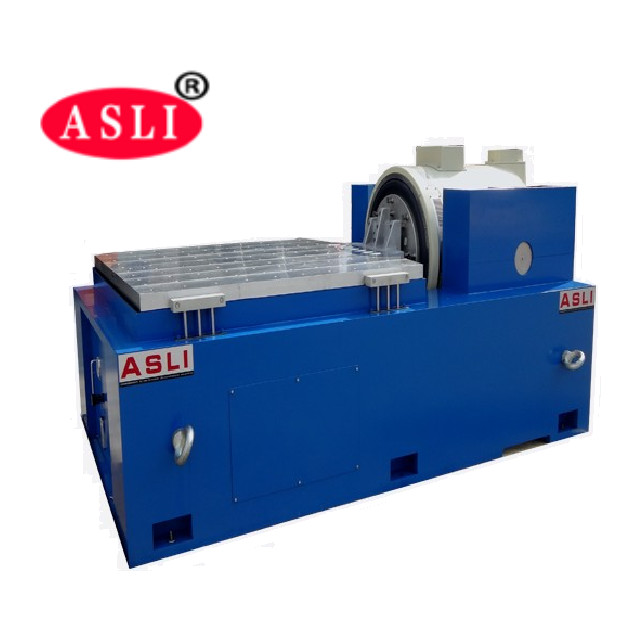

- Die horizontale Bank und die Vibrationsbank sind integral ausgeführt, zeichnen sich durch eine robuste Struktur sowie eine bequeme Installation und Einstellung aus.
- Statische Druckbahn mit V-förmigem Design, die Neigungs- und Schrägbelastungsbeständigkeit bietet.
- Eingebaute Ölpumpe mit gut durchdachter Struktur für einfache Bedienung.
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
Die elektromagnetische Vibrationsprüfmaschine ist für Bildungs-, Forschungs- und Laborumgebungen konzipiert. Sie verfügt über eine Doppelmagnetkreisschaltung, selbstgenerierende Skelettaktionskreise, Luftlagerung, Rollenlager, lineare Führung und Schwingungsisolierung – und integriert fortschrittliche moderne Technologie und spezialisierte Ingenieurskunst.
Dieses System kann Sinus-Vibrationstests auf den X-, Y- und Z-Achsen sowie Breitband-Zufallsvibrationstests sowie klassische Impulstests (Halbsinus, Trapez, Sägezahn) und Schockantwortspektraltests durchführen.
FAQ:
F1: Was ist ein elektrodynamischer Rütteltisch?
AW: Ein elektrodynamischer Rütteltisch ist ein Prüfsystem, das verwendet wird, um Vibrationsbedingungen zu simulieren, denen Produkte während des Transports, des Betriebs oder des Service ausgesetzt sein können. Es wird häufig für Zuverlässigkeits-, Haltbarkeits- und Qualifizierungsprüfungen eingesetzt.
F2: Welche Produkte können getestet werden?
AW: Es kann für elektronische Komponenten, Autoteile, Batterien, Luft- und Raumfahrtkomponenten, elektrische Produkte, Verpackungen, Kommunikationsgeräte und andere Produkte, die Vibrationstests erfordern, verwendet werden.
F3: Welche Vibrationstests kann der Rütteltisch durchführen?
AW: Abhängig von der Systemkonfiguration kann er Sinusvibrationen, Zufallsvibrationen, Stoßprüfungen, Resonanzsuche, Frequenzdurchlauf und andere programmierbare Vibrationstests durchführen.
F4: Was ist die maximale Prüffrequenz?
AW: Die maximale Frequenz hängt vom Modell und der Konfiguration ab. Verschiedene Rütteltischmodelle sind für unterschiedliche Frequenzanforderungen erhältlich. Bitte geben Sie Ihren benötigten Frequenzbereich an, damit wir ein geeignetes Modell empfehlen können.
F5: Wie wähle ich das richtige Rütteltischmodell aus?
AW: Die wichtigsten Faktoren sind:
- Maximales Probengewicht
- Probengrößen
- Erforderliche Vibrationsrichtung
- Frequenzbereich
- Maximale Beschleunigung
- Hub
- Erforderlicher Vibrationsprüfstandard
Basierend auf diesen Parametern können wir ein geeignetes Rütteltischsystem empfehlen.
F6: Kann der Rütteltisch sowohl vertikale als auch horizontale Vibrationen durchführen?
AW: Ja. Je nach Konfiguration kann das System mit einer vertikalen Prüfanordnung, einer horizontalen Prüfanordnung oder beidem geliefert werden.
F7: Kann er Zufallsvibrationstests durchführen?
AW: Ja. Ein geeigneter Vibrationscontroller kann für Zufallsvibrationstests konfiguriert werden, einschließlich PSD-basierter Testprofile.
F8: Kann er Stoßprüfungen durchführen?
AW: Ja, vorausgesetzt, das ausgewählte Rütteltischsystem verfügt über ausreichende Kraft-, Hub- und Beschleunigungskapazitäten für das erforderliche Stoßprofil.
Ein elektrodynamischer Rütteltisch bietet mehrere Vorteile für Hochfrequenz-Vibrationstests:
- Breiter Frequenzbereich: Geeignet für Nieder- und Hochfrequenz-Vibrationstests, insbesondere für elektronische und Automobilkomponenten.
- Hohe Regelgenauigkeit: Frequenz, Beschleunigung, Hub, Geschwindigkeit und Testdauer können präzise gesteuert werden.
- Schnelle Reaktion: Das elektrodynamische Antriebssystem reagiert schnell auf Steuersignale und eignet sich daher für Frequenzdurchlauf-Vibrationstests.
- Stabile Vibrationsausgabe: Die Closed-Loop-Regelung hilft, während des gesamten Tests stabile Vibrationspegel aufrechtzuerhalten.
- Programmierbare Tests: Testparameter wie Frequenzbereich, Durchlaufgeschwindigkeit, Beschleunigung und Anzahl der Zyklen können automatisch programmiert werden.
- Geeignet für Hochfrequenztests: Besonders geeignet für Leiterplatten/PCBA, Automobilelektronik, Sensoren, Steckverbinder, Batterien und andere elektronische Komponenten.
- Hohe Automatisierung: Testprogramme können gespeichert und automatisch ausgeführt werden, was die Testeffizienz und Wiederholbarkeit verbessert.
Produkt-Highlights
10000 N elektrodynamischer Shaker, 3–3000 Hz Sinus/Zufalls/Schock, horizontale Vibration. Eingebaute Ölpumpe, V-förmige statische Druckschiene, neigungs- und vorspannungsbeständig. Ideal für Tests in den Bereichen Verteidigung, Luft- und Raumfahrt und Elektronik. Benutzerdefinierte Erweiterungstabellen verfügbar.
