Elektrodynamischer Shaker Table For Vibration Test von Zellen und von Batterien SAE J2464
Product Details
| Sinuskraft: | 6000N | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verlagerung: | 25 mm | Häufigkeit: | 3~3500HZ |
| Beförderung: | 500 kg | Beschleunigung: | 100 g |
| Armatur: | 230mm | Anwendung: | Zellen und Batterien |
| Tabellen-Größe: | 600x600mm | Prüfnorm: | SAE J2464 |
| Hervorheben |
Zellelektrodynamischer Rütteltisch,elektrodynamischer Rütteltisch 1.8m/s,Erschütterungs-Prüfmaschine SAE J2464 |
||
Product Description
Elektrodynamische Schüttlertabelle für die Vibrationsprüfung von Zellen und Batterien SAE J2464
Systemkräftebewertung
Vibrationssysteme haben Leistungskräfte, die in der Regel in folgenden Formen ausgedrückt werden:
Sine-Kraft: lbs (kN) pk
Zufällige Kraft: lbs (kN) rms
Schlagkraft: lbs (kN) pk
Die angegebene zufällige Kraftbewertung setzt eine bestimmte Spektralform (in der Regel flach) über einen bestimmten Frequenzbereich (in der Regel 5 Hz ∼ 2.000 Hz) und eine bestimmte Mindestmassenbelastung des Shakers voraus.Wenn sich diese Bedingungen von Ihren Prüfbedingungen unterscheidenDiese Leistungskräfte geben einen Ausgangspunkt für den Parameter Kraft (F) bei F = M*A*1.3

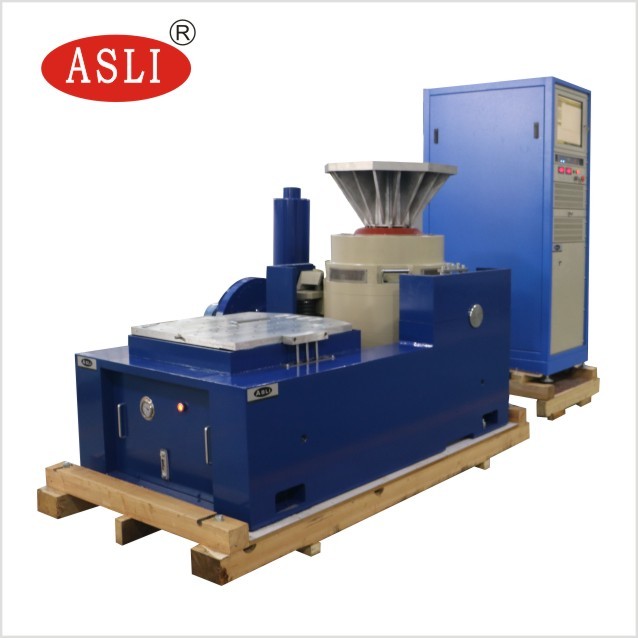

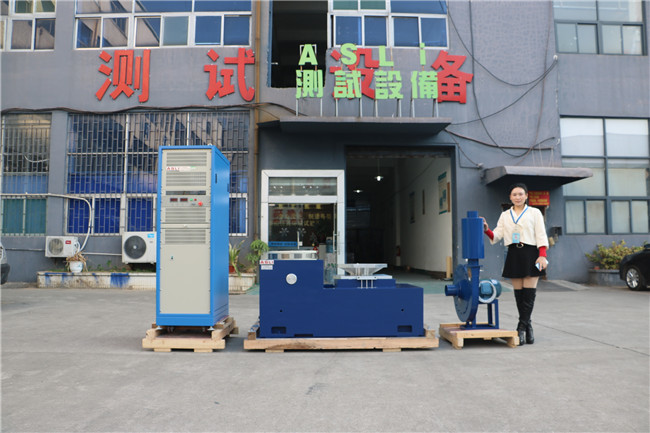

Zusammensetzung des Prüfsystems

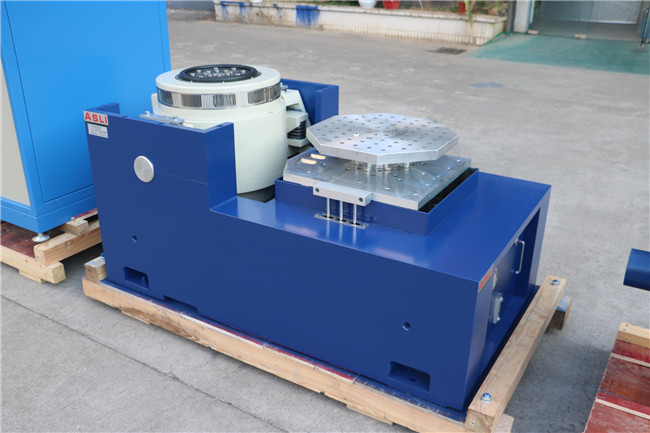

1Ein-Teil-Generator für horizontale Vibrationen

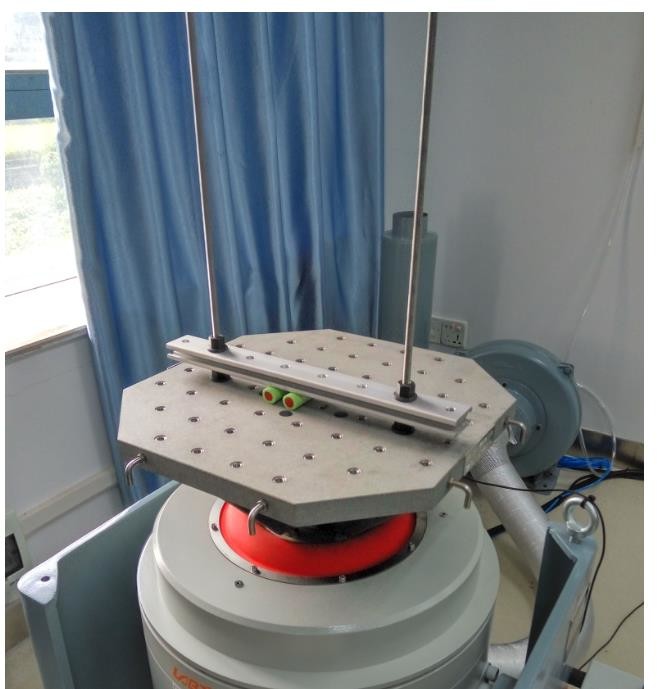

2. Vertikaler Ausdehnungstafel
3Kühlventilator mit Schalldämpfer
4. Digitale Schaltleistung Verstärker
5Multifunktionelles Messgerät zur Vibrationskontrolle.
Spezifikation
| Name | Fahrzeugbatterie EN50604 IEC62133 UN38.3 Vibrationsprüfbank für Labortests | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7. statische Steifheit, dynamische Steifheit des Lagers kleiner Ballon, Erhöhung der Vibrationstabelle Tragfähigkeit, Verbesserung der Niedrigfrequenzleistung.
Wenn Sie weitere Informationen über die Elektrodynamische Schüttlertabelle für die Vibrationsprüfung von Zellen und Batterien SAE J2464 benötigen, können Sie uns gerne Ihre Anfragen zusenden.
