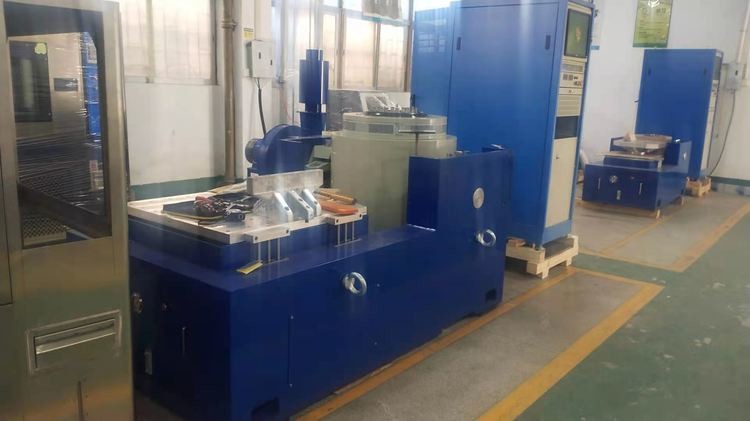

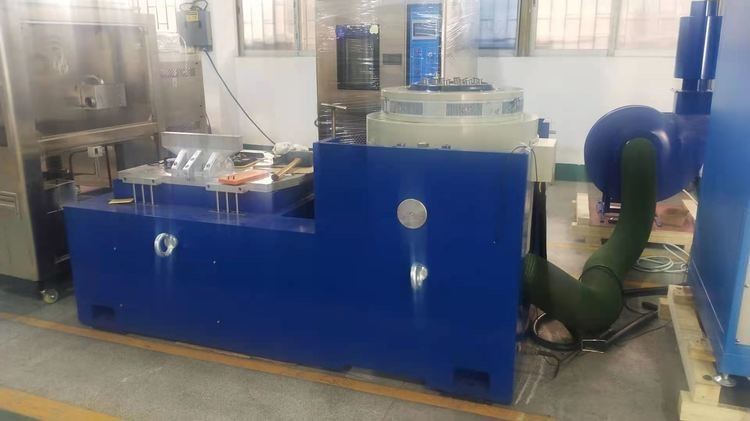

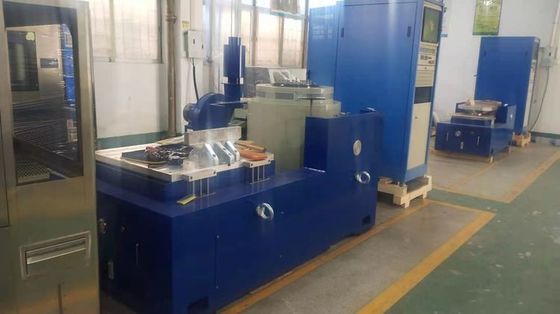

Elektrodynamischer Vibrationsshaker für Autoteile
Product Details
| Sinuskraft: | 600 kg | Geschwindigkeit: | 1,6 m/s |
|---|---|---|---|
| Verschiebung: | 25MM | Frequenz: | 3~3500 Hz |
| Laden: | 180kg | Beschleunigung: | 100g |
| Anker: | 230 mm | Teststandard: | IEC61373 |
| Anwendung: | LED, AUTOTEILE, BATTERIE | ||
| Hervorheben |
Autoteil-elektrodynamischer Erschütterungs-Schüttel-Apparat,elektrodynamischer Erschütterungs-Schüttel-Apparat mit 1,6 m/s |
||
Product Description

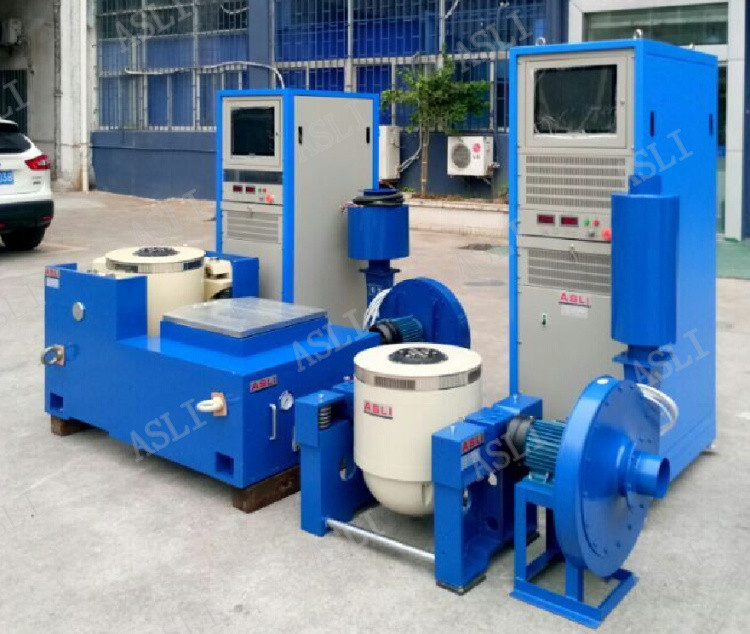

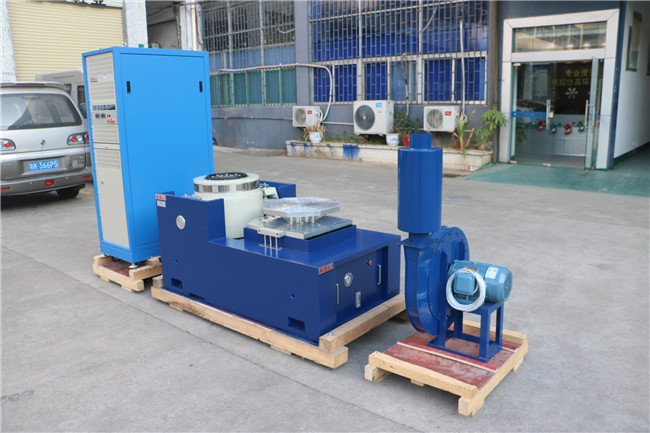

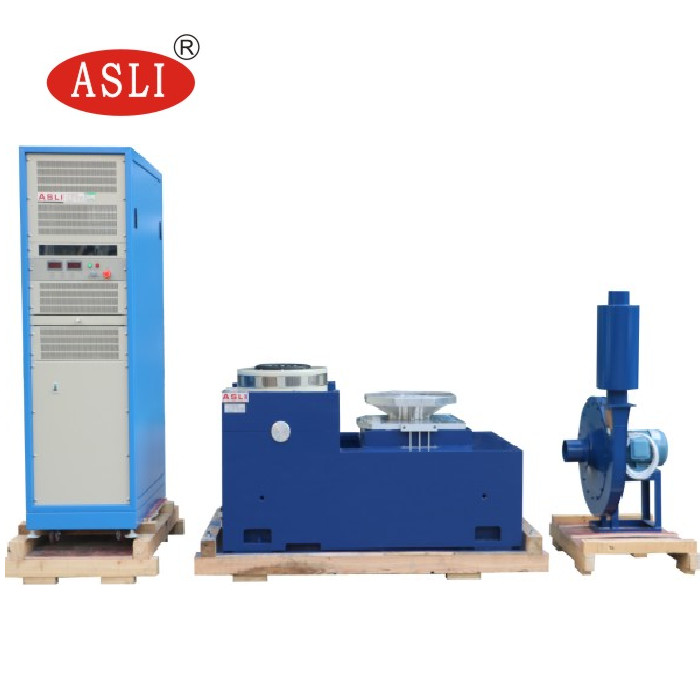

Elektrodynamische Schüttlerprüfgeräte mit 600 kg Nennkraft erfüllen die IEC 61373 Vibrationsprüfung
Anwendbare Normen:
ISTA, GB, GJB, JIS,Einheitliche Prüfverfahren für die Prüfung der Qualität der ProdukteDas ist alles.
Schlüsselanwendungen:
- Prüfung von Satellitenkomponenten
- Produkt- und Verpackungstests
- Allgemeine Belastungsuntersuchung
- Fahrzeugteile und -systeme - Qualifikationsprüfung
- Elektronische Montage, Prüfung von Computergeräten
- Flugzeugtechnik und militärische Hardwareprüfung
Anwendung
Der High Frequency Vibration Shaker verwendet die "doppelmagnetische Schaltkreisstruktur", "selbstgenerierte Skelett-Aktionskreise", "Luftunterstützung" und "Rolllager und lineare Führung"."Trunnion Isolation" fortschrittliche moderne Technologie und Spezialtechnologie, kann in X-, Y- und Z-Drei-Achsen-Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen abgeschlossen werden, die durch den klassischen (Halb-Sinus-) Puls- und Stoßreaktionsspektrum-Test abgeschlossen werden.Es wird in der nationalen Verteidigung weit verbreitet., Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und andere Bereiche.
(1) Nennkraft: Sinuskraft 6000N; zufällige Kraft 6000N; Stoßkraft 12000N;
(2) Frequenzbereich: 5 Hz bis 3500 Hz, feste Frequenz, Vor- und Rückschlag, Sinus, Zufallsschlag
(3)Sweep-Frequenz-Modus: linear, logarithmisch, vorwärts-zurücksweifen, feste Frequenz
(4)Sweep-Frequenzzeiten: 1 bis 32767
(5) Zeitaufnahme: Festfrequenz/einmalige 1-3600 Minuten, Aufnahmekurven können angezeigt werden.
(6) Maximale Beschleunigung 1000 m/s2(nicht belastet)
(7) Höchstlast 180 kg
(8)Max. Verschiebung: 25 mm p-p (ohne Belastung), doppelte Spitze
(9)Aufprallverschiebung: 25 mm
(10) Gewicht der beweglichen Spirale: 6,5 kg
(11)Schwingungsrichtung: vertikal
(12) Vibrationswelle: Sinus, zufällig, Stoß
(13) Durchmesser der beweglichen Spule: Φ230 mm
(14)Dimension des Schwingungssystems ((mm): W850xH750xD550mm
(15) Schwingungssystemgewicht: 590 kg
2-2 Vibrationskomponenten Einzelheiten
(1) Vibrationsgenerator 1 Satz
(2) Vibrationsregler 1 Satz
(3) Kommunikationsverbindungskammer 1 Satz
(4)DA-6 Leistungsverstärker 1 Satz
(5) Erregungskraft 1 pc
(7)Treibersoftware 1 Satz
(8)Kühlsystem 1 Satz
(9) Industriecomputer 1 Satz
Technische Parameter:
| Name | Verpackungsschwingungstafel/Schwingungstafelprüfer für Autoteile | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Tragfähigkeit des Vibrationstabels, Verbesserung der Niedrigfrequenzleistung.
