Brochure-Link zum Download hier.
Hochfrequenz-Vibrationsprüfstand ES-30.pdf
Für das Vibrations-Testsystem, Bitte bereiten Sie sich für unten und senden Sie Ihre Anfrage, wir werden Ihnen helfen, zu empfehlen Sie geeignetes Modell
Beschreibung des Exemplars
Prüfmasse der Probe
Abmessungen der Probe
Prüfprofil, falls vorhanden
Maximale Beschleunigung der Prüfung
Prüfung in Richtung X, Y, Z oder nur in Richtung Z
Modellspezifikation auf der Anzeige
| Systemspezifikation | |||
| Systemmodell: | ES-10 | ||
| Frequenzbereich: | 3 ~ 3500 | ||
| Nennkraft | Sineus N | 10000 | |
| Zufälliges N | 20000 | ||
| Schlag N | 20000 | ||
| Maximaler Acc. | Sinus (m/s2) | 1000 | |
| Zufällig (m/s2 rms) | 1000 | ||
| Schlagkraft ((m/s2) | 2000 | ||
| Höchstgeschwindigkeit. | Sinus (m/s2) | 1.8 | |
| Schlagkraft ((m/s2) | 1.8 | ||
| Maximaler Disp. | Maximale Reisezeit mm (p-p) |
51 | |
| Bewegungsspule | 12 kg | ||
| Abmessung der beweglichen Spirale | Durchmesser 240 mm | ||
| Maximale Belastung: | 270 kg | ||
Andere verfügbare Vibrationsschüttler
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vibrationsbeispiel für die Zufallsprüfung
Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsen-Resonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Vibrationskapazität, Verbesserung der Niederfrequenzleistung.
Technische Parameter der horizontalen Vibrationstabelle (Prüfung auf der Achse X, Y)

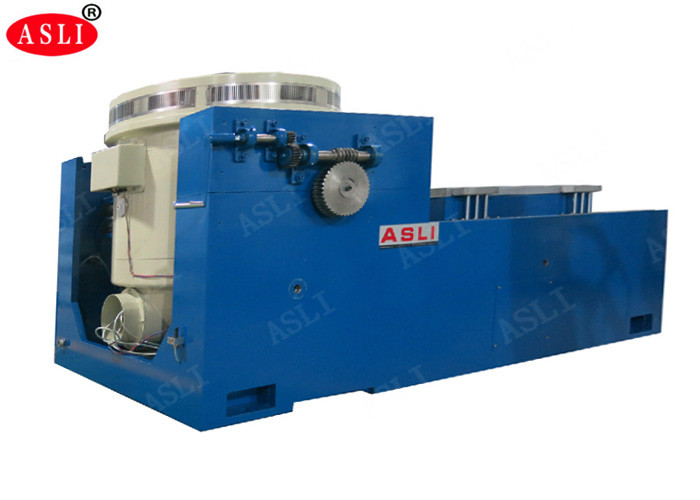

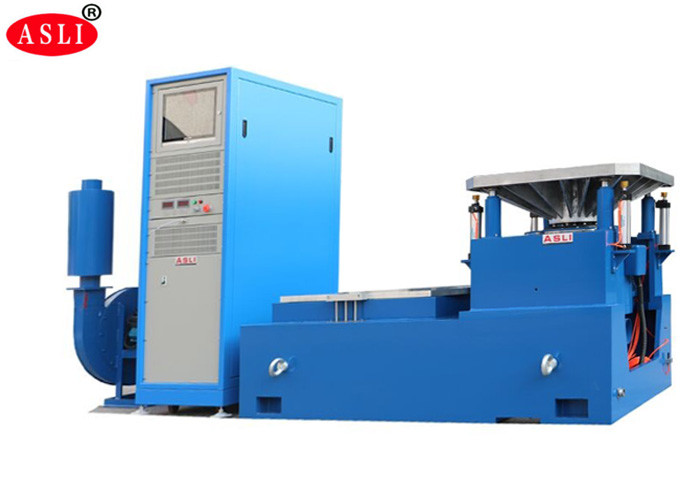

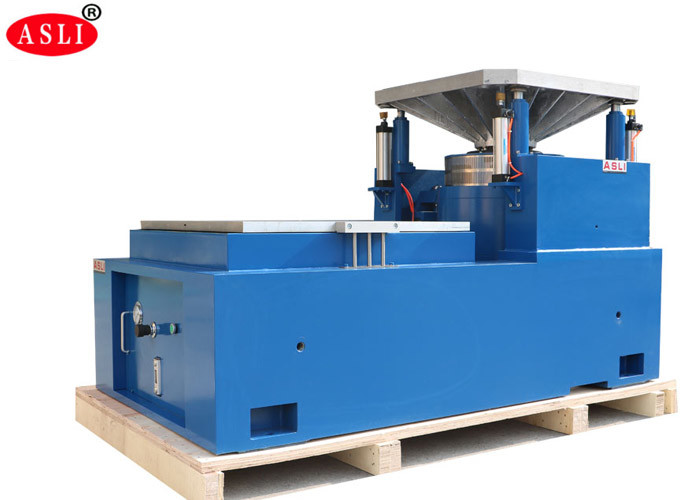

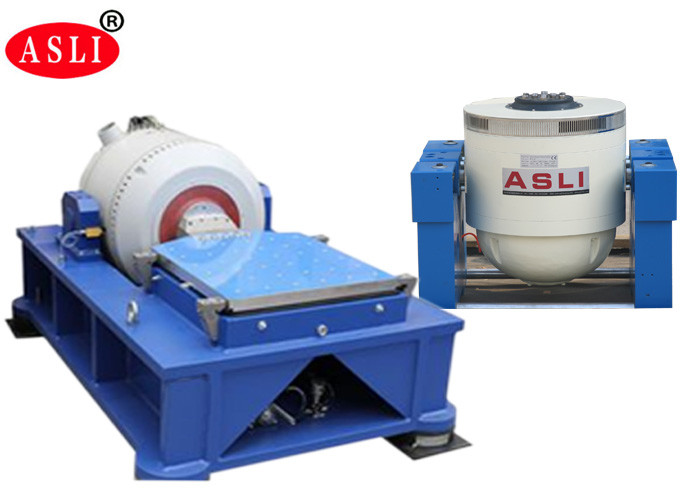

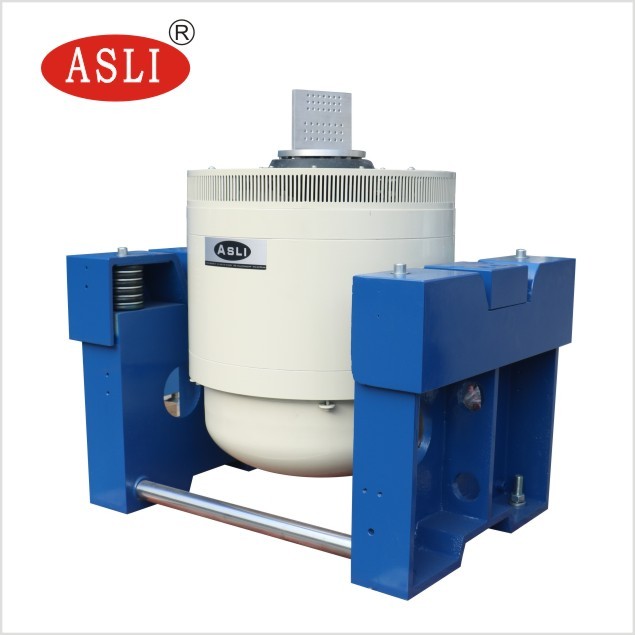

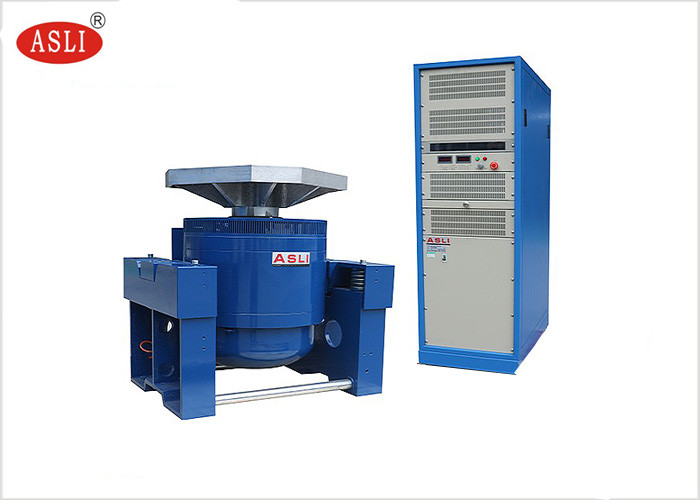

Bilder zur Referenz:
Weitere Hinweise:
Bitte kontaktieren Sie uns!
