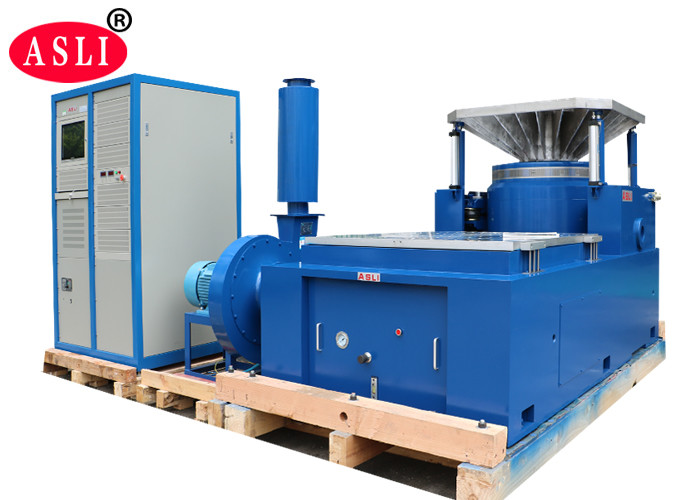

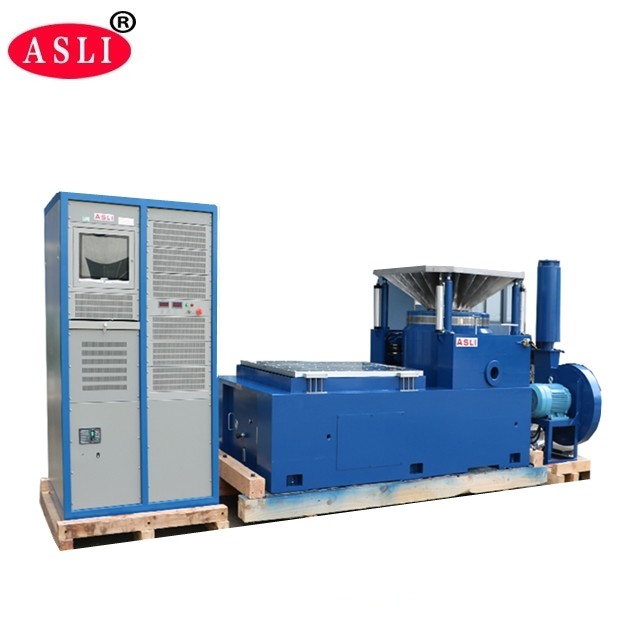

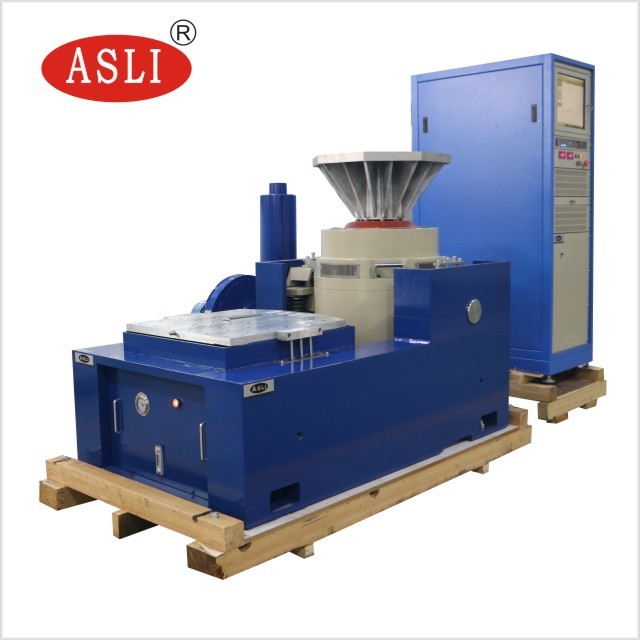

Gelegentliches Erschütterungs-Testgerät des PWB-Erschütterungs-Test-6KN
Treffen-Standards
MIL-STD, LÄRM, ISO, ASTM, Iec, ISTA, GB, GJB, JIS, BS etc.
Schlüsselanwendungen:
PWB-Erschütterungs-Test
Paket
Blasen-Taschen + Vakuumverpackung + Plywooden-Fälle
STANDARDspezifikationen des gelegentlichen Erschütterungs-Testgeräts des PWB-Erschütterungs-Test-6KN
| Einzelteil | Beschreibung |
| Sinus-Kraft | 5.88KN |
| Schock-Kraft | 11.76KN |
| Frequenzbereich | 5~3000 Hz |
| Verschiebung | 51 Millimeter |
| Max. Velocity | 2m/s |
| Max. Acceleration | 981 m-/s² (ohne Laden) |
| Armaturn-Durchmesser | 200 Millimeter |
| Die Erlaubnis gehabter Lastmoment | >300 N•m |
| Effektive Armaturn-Masse | 6 Kilogramm |
| Max. Tragfähigkeit | 100kg |
| Magnetisches Durchsickern | ≤1 mT |
| Axiale Erschütterungs-Isolierungs-Frequenz | <>3 Hz |
| Lastszubehör | 16 Einsätze des Edelstahls M8 |
| Maß (L*W*H) | 850*665*760mm |
| Ca. Gewicht | 990kg |
Spezifikation
| Name | Erschütterungs-Prüfstand der Automobil-Batterie-EN50604 IEC62133 UN38.3 für Laborversuche | ||||||||
| Modell | Bewertete Sinus-Kraft (N) | Bewertete gelegentliche Kraft (N) | Frequenzbereich (Hz) | Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) | Bewertete Verschiebung (pp.) Millimeter | Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) | Maß der beweglichen Spule (Millimeter) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
