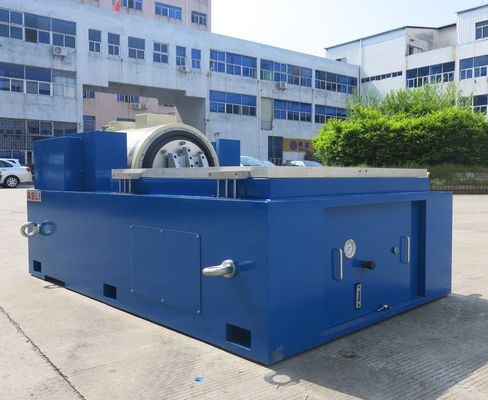

Vibrationstischprüfgerät mit Unterstützung für lineare logarithmische und feste Frequenz-Sweep-Modi für umfassende Vibrationsanalysen
Product Details
| Sinuskraft: | 10000N | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verschiebung: | 51mm | Frequenz: | 3~3000 Hz |
| Laden: | 270 kg | Beschleunigung: | 100g |
| Anker: | 240mm | ||
| Hervorheben |
Testgerät des Schwingtischs 10000N,ladendes Testgerät des Schwingtischs 270kg,vertikaler elektrodynamischer Schüttel-Apparat 10000N |
||
Product Description

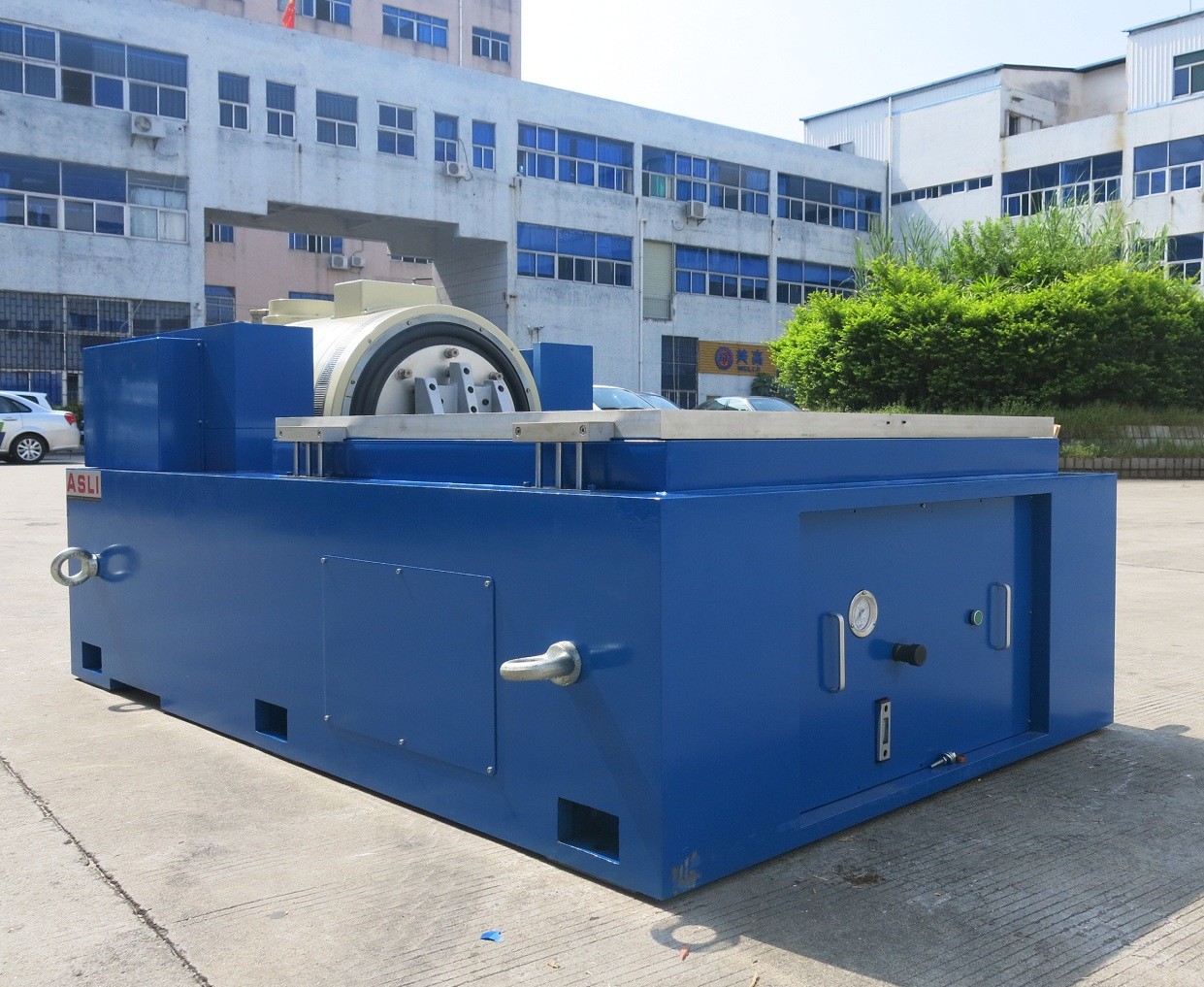

Dynamische elektrodynamische Rütteltische 3-Richtungs-Vertikal-Horizontal-Luftgekühlte Vibrationsprüfgeräte
Anwendung
Hochfrequenz-Vibrationsrüttler mit fortschrittlicher moderner Technologie und Spezialtechnologie wie 'Doppel-Magnetkreisstruktur', 'selbstgenerierende Skelett-Kreislaufringe', 'Luftunterstützung' und 'Roll- und Linearlagerführung', 'Schwenkisolierung' können in X-, Y-, Z-Drei-Achsen-Sinus-Vibrationstests und Breitband-Zufallsvibrationstests durchgeführt werden, sowie klassische (Halb-Sinus-) Puls- und Schockreaktionsspektrumtests. Sie werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Haushaltsgeräte und anderen Bereichen eingesetzt.
(1) Nennkraft: Sinuskraft 10000N; Zufallskraft 10000N; Stoßkraft 20000N;
(2) Frequenzbereich: 3Hz bis 3000Hz, feste Frequenz, Hin- und Herlauf, Sinus, Zufall, Stoß
(3) Frequenzlaufmodus: linear, logarithmisch, Hin- und Herlauf, feste Frequenz
(4) Frequenzlaufzeiten: 1 bis 32767
(5) Frequenzlaufzeit: feste Frequenz/Einzel 1-3600 Minuten, Frequenzlaufkurven können angezeigt werden.
(6) Max. Beschleunigung 1000m/s2 (ohne Last)
(7) Max. Geschwindigkeit: 1,8/s
(8) Max. Weg: 51mm Spitze-Spitze (ohne Last), doppelte Spitze
(9) Stoßweg: 51mm
(10) Gewicht der Schwingspule: 14kg
(12) Vibrationswellenform: Sinus, Zufall, Stoß
(13) Durchmesser der Schwingspule: Φ240 mm
(14) Abmessungen des Vibrationssystems: B1060xH750xT845mm
(15) Gewicht des Vibrationssystems: 960KG

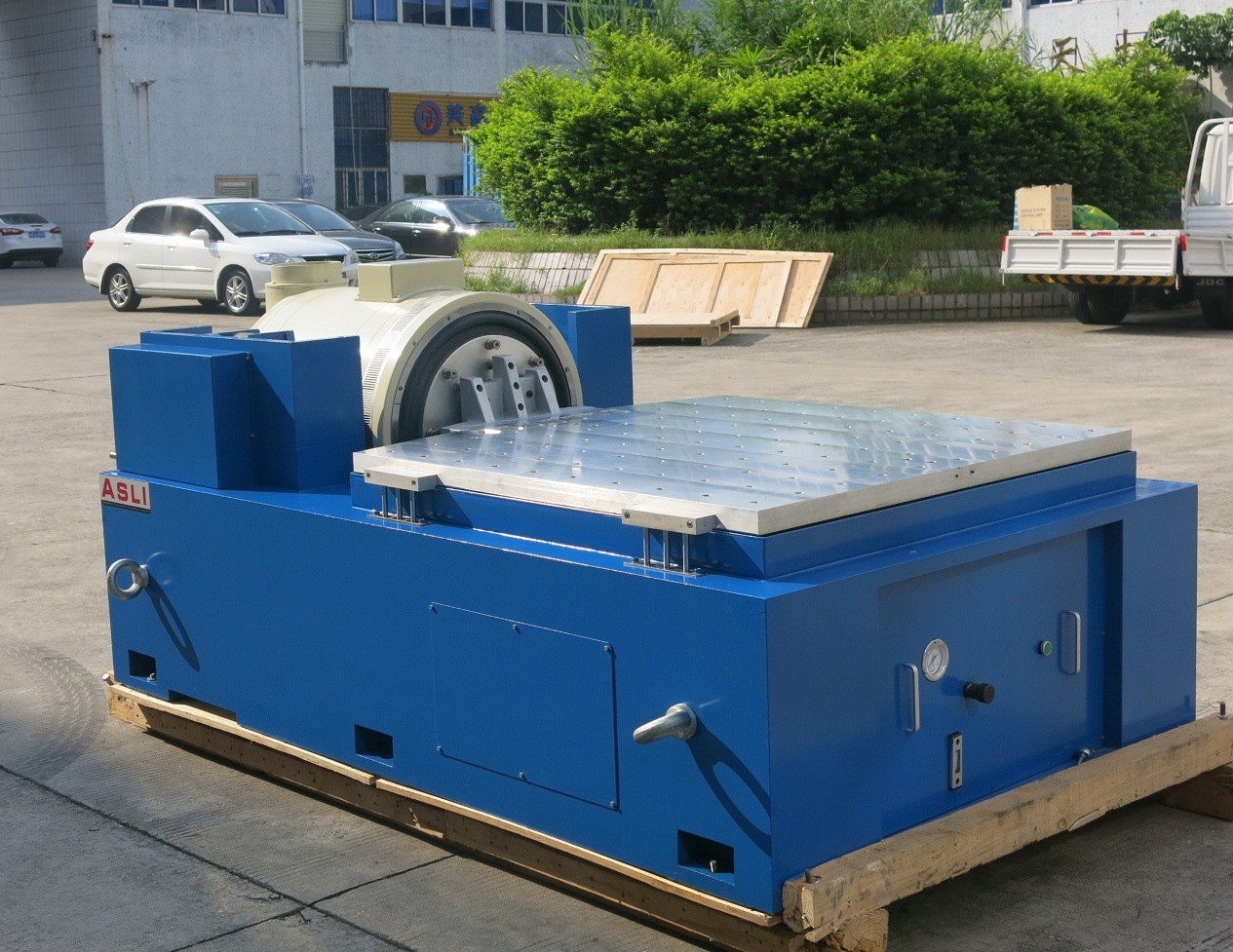

(16) 600mm*600mm vertikaler Expander und 600*600mm horizontaler Slip-Tisch
Technische Parameter:
| Name | Verpackungsvibrationstisch/Vibrationstischprüfgerät für Autoteile | ||||||||
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennweg (Spitze-Spitze) mm | Max. Zuladung (Kg) | Schwingspule (Kg) | Abmessungen der Schwingspule (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
(1) Vibrationsgenerator 1 Satz
(2) Vibrationscontroller 1 Satz
(3) Kommunikationsverbindungskammer 1 Satz
(4) DA-10 Leistungsverstärker 1 Satz
(5) Erregungsstromversorgung 1 Stk.
(7) Treibersoftware 1 Satz
(8) Kühlsystem 1 Satz
(9) Industrie-PC 1 Satz
(10) Farbdrucker 1 Satz (optional)
(11) Beschleunigungssensor (inkl. Ausgangsleitung) 1 Stk.
(12) Vibrationsbefestigung 1 Satz (optional, je nach Prüfobjekt
Digitaler Vibrationscontroller
Der Vibrationscontroller ist das neueste Design unseres Unternehmens
der ein international fortschrittliches verteiltes System verwendet
Architektur, und sein Kern ist der neueste TMS320-Serie
32-Bit-Gleitkomma-Hochgeschwindigkeitsprozessor von TI
Unternehmen. Der Prüfbericht wird automatisch in
Microsoft Word generiert. Während oder nach den Tests
kann der Prüfbericht bearbeitet und dann automatisch oder manuell generiert werden.
1. Gut gestaltetes dynamisches Kreis-Skelett mit einer höheren axialen Resonanzfrequenz.
3. Kipphebel-Rollager gerade und importorientierte Verbundkörper-Steifigkeitsorientierung, exzentrische Lastkapazität.
4. Spezielle Dämpfungsgrundplatte für Schwenkanwendungen, einfache Installation.
5. Fortschrittliche Technologie im Bewegungssystem zur Gewährleistung der hohen Zuverlässigkeit des dynamischen Kreises.
6. Neues Kanaldesign zur Verbesserung des Kühleffekts.
7. Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, Erhöhung der Tragfähigkeit des Vibrationstisches, Verbesserung der Tieffrequenzleistung.
