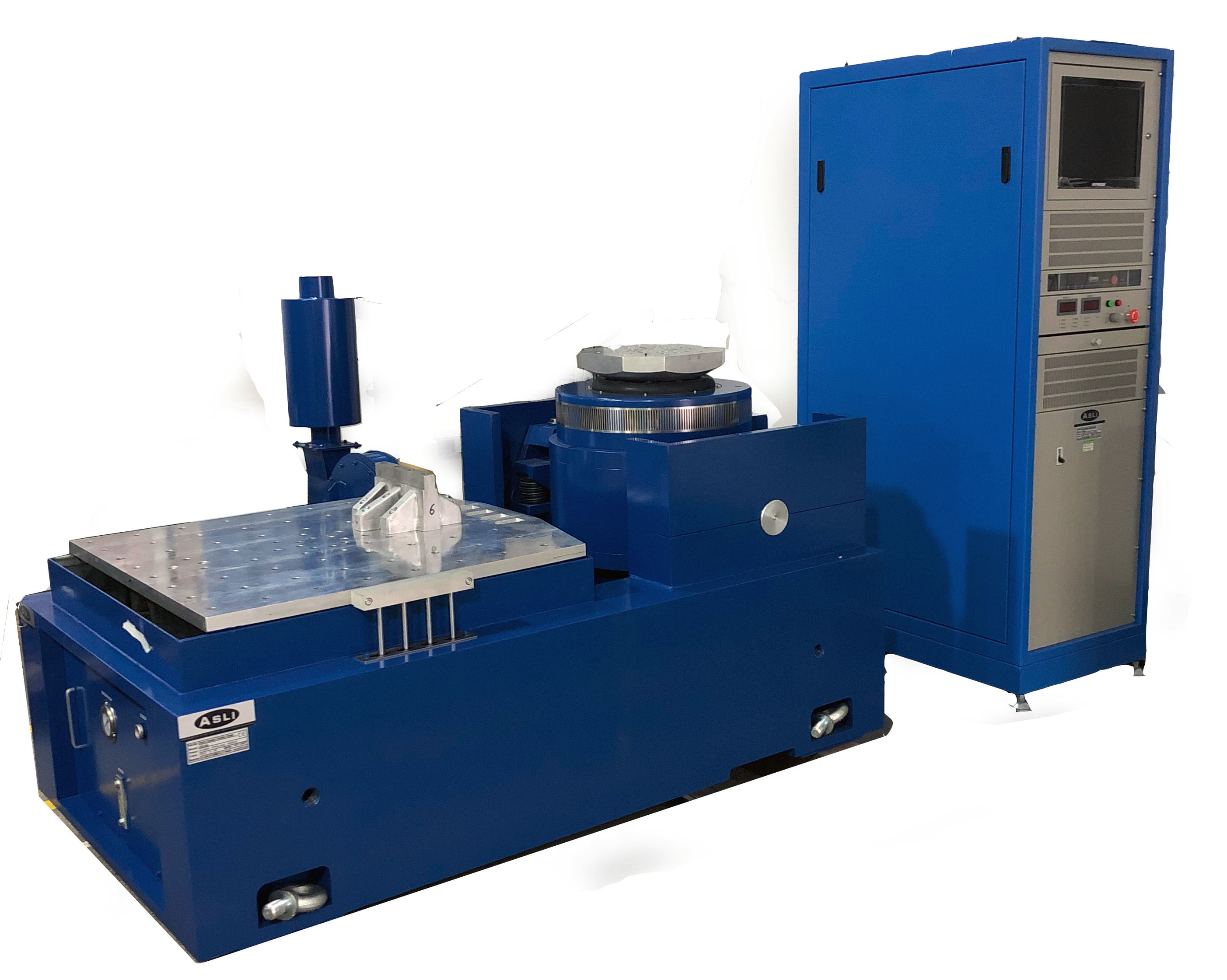

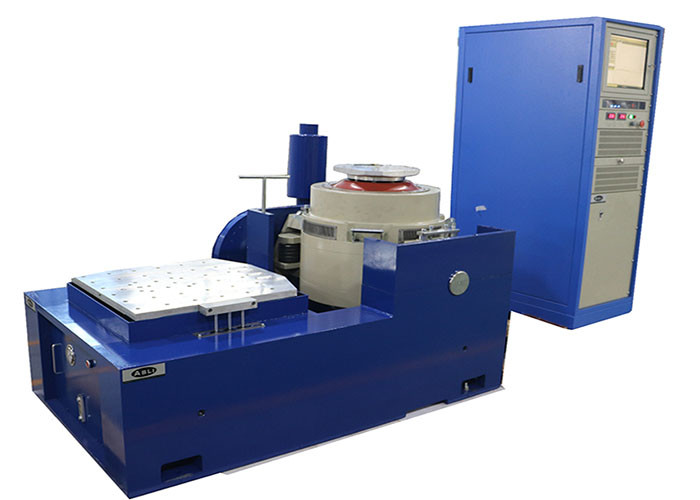

elektrodynamischer Schüttel-Apparat 30000N für die LED-Sichtgeräte-Erschütterungs-Prüfung
Product Details
| Sinus-Kraft: | 30000N | Geschwindigkeit: | 2,0 m/s |
|---|---|---|---|
| Verschiebung: | 75mm | Frequenz: | 3~3500Hz |
| Laden: | 500kg | Beschleunigung: | 100g |
| Armatur: | 450mm | Marke: | ASLi |
| Tabellengröße: | 600x600mm | ||
| Hervorheben |
elektrodynamischer Schüttel-Apparat 30000N,elektrodynamischer Schüttel-Apparat 2.0m/s,Hochfrequenzschüttel-apparat der erschütterung 30000N |
||
Product Description
elektrodynamischer Schüttel-Apparat 30000N für die LED-Sichtgeräte-Erschütterungs-Prüfung
ist elektrodynamischer Schüttel-Apparat 30000N für die LED-Sichtgeräte-Erschütterungs-Prüfung in der Verteidigung, in der Luftfahrt, im Aerospace, in den Kommunikationen, in der Elektronik, in den Automobilen, in den Haushaltsgeräten und in anderen Industrien weitverbreitet. Diese Art der Ausrüstung wird für die Entdeckung der frühen Störungen benutzt und simuliert die tatsächliche Arbeitsbedingung und die Strukturfestigkeitsprüfung, die Produktanwendung ist breit, liegt die Anwendungsbreite auf der Hand, ist der Testeffekt bemerkenswert und zuverlässig. Sinuswelle, FM, Schleife, programmierbar, Frequenzvervielfacher, Logarithmus, maximale Beschleunigung, Amplitudenmodulation, Zeitsteuerung, volle Funktionsrechnersteuerung, einfache örtlich festgelegte Beschleunigung/örtlich festgelegter Umfang. Ausrüstung durch ununterbrochene Störung, 3 Monate Prüfung, stabile Leistung, zuverlässige Qualität zu machen.
LEISTUNGS-LEISTUNGSBLATT

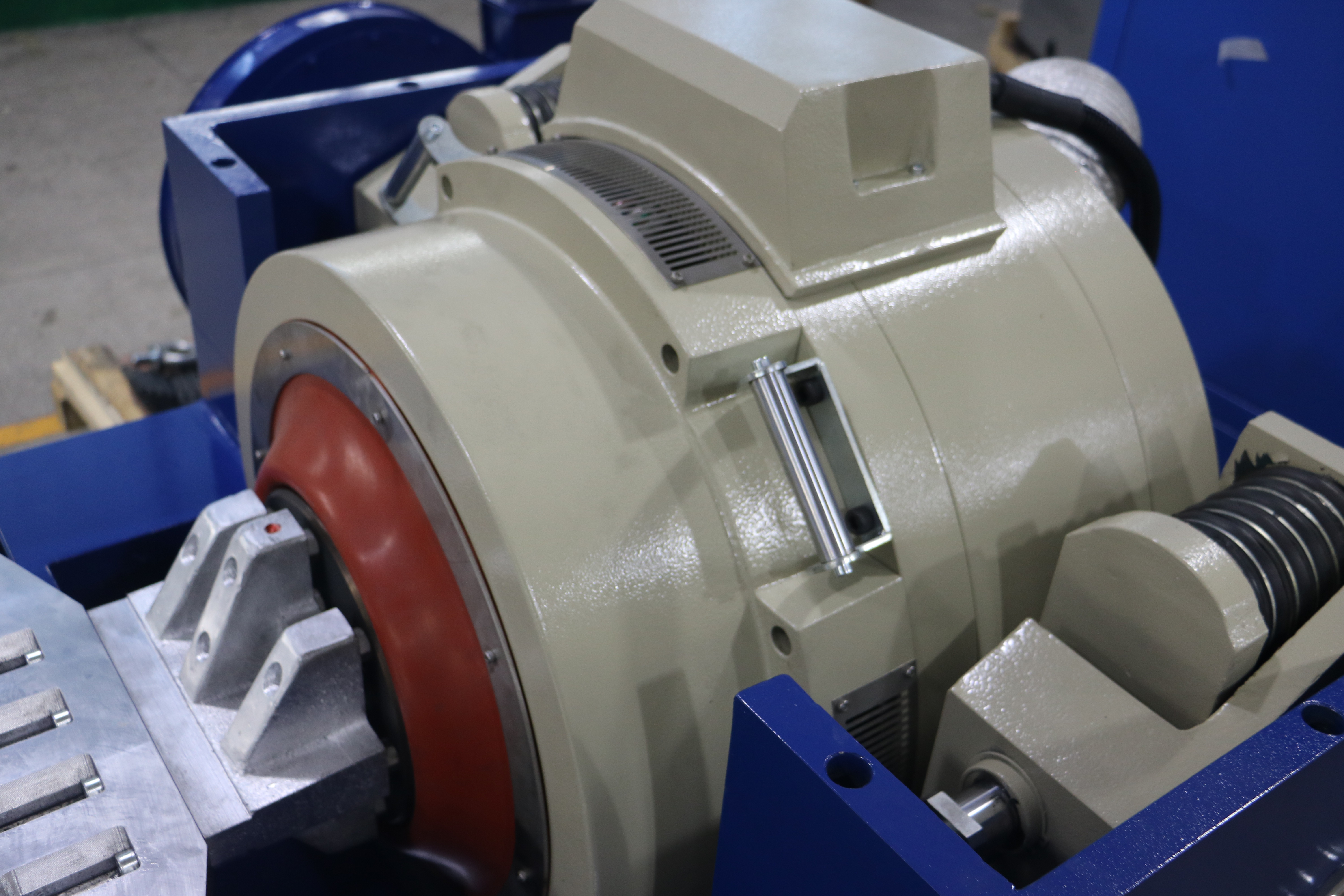

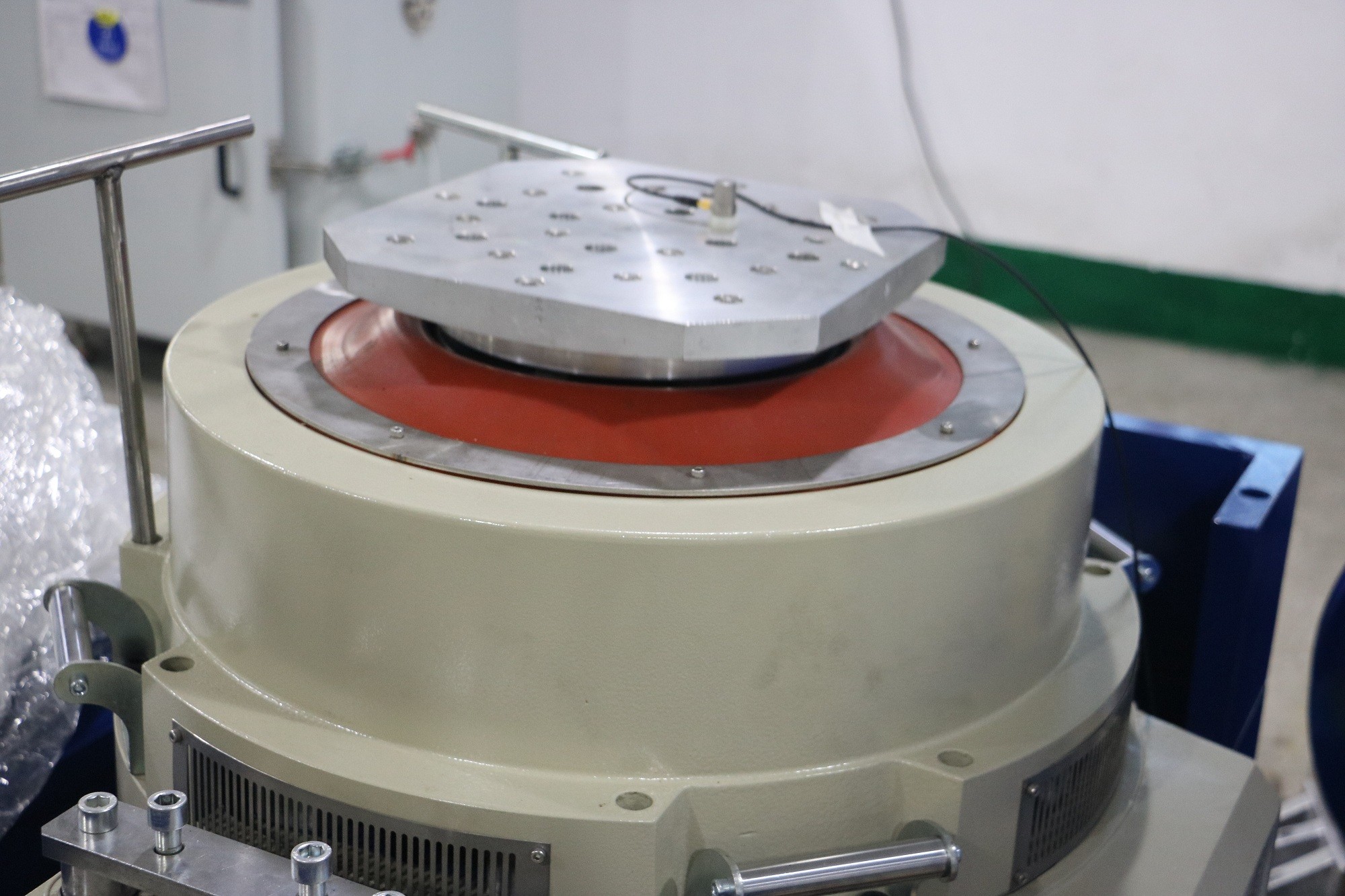

| Schüttel-Apparat (ES-30) | ||
| Sinuskraft (Spitze) | 30kN | |
| Entsetzen Sie Kraft (Spitze) | kN 60 | |
| Frequenzbereich | 5|2, 600Hz | |
| Verschiebung (ununterbrochen) | 100 Millimeter | |
| Max. Velocity | 1,8 m /s | |
| Max. Acceleration | 75 G | |
| Armaturn-Durchmesser | 445 Millimeter | |
| 1St. Auftragseigenfrequenz | 2, 400Hz | |
| Zulässiger Exzentermoment | >500 Nxm | |
| Armaturngewicht | 40 Kilogramm | |
| HE-/STschraubenmaß | M10 (metrisch) | |
| Axiale Erschütterungsisolierungsfrequenz | <>3 Hz | |
| Max. Payload | 500 Kilogramm | |
| Durchsickern des magnetischen Flusses | ≤1mT | |
| Maße (L×W×H, ausgepackt) | 1,330x860x1,250 Millimeter | |
| Gewicht (ausgepackt) | 2.500 Kilogramm | |
| Installation | Gummimatte (Ankerbolzen erfordert) | |
| Endverstärker | ||
| Verstärkerertrag | 30 KVA | |
| SNR | >DB 65 | |
| Nennleistungsspannung | 120 Vrms | |
| Verstärker-Leistungsfähigkeit | > 90% | |
| Maße (L×W×H, ausgepackt) | 800x900x2,100 Millimeter | |
| Gewicht (ausgepackt) | 500 Kilogramm | |
| Gebläse (Model# PBL-W 30) | ||
| Luftvolumen | 0,46 m3/s | |
| Energie | 7,5 Kilowatt | |
| Lufteinlassdurchmesser | 200 Millimeter | |
| Luftdruck | 8.8kPa | |
| Installation | Fähig, an Decke (bis zwei 90-Grad-Biegungen), maximales 20' anzuschließen Lauf | |

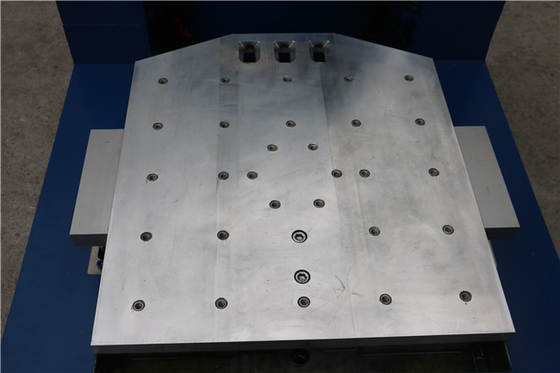

| Horizontale Beleg-Tabelle | ||
| Maße | 600x600 Millimeter | |
| Stärke | 45 Millimeter | |
| Frequenzgrenze | 2.000 Hz | |
| Effektive Masse | 54 Kilogramm | |
|
Anmerkung: 1. Hochdruckölfilmlager wird für bessere Einheitlichkeit benutzt. |
||
| Erschütterungs-Prüfer und Beschleunigungsmesser | ||
| Erschütterungs-Prüfer | Erschütterungs-Prüfer mit Sinus-, gelegentlicher, Schock-und Selbstkalibrierung. | |
| Beschleunigungsmesser | 100mV/g, Strecke: 50g, Arbeits-Freq.: 1-10kHz, Gewicht: 11gram, mit 10ft lärmarmem Kabel | |
| Andere gestützte Funktionen/Zusätze | ||
| Klimakammern | Gestützt | |
| Tragbare Geräte | Kundengerecht | |
| Dämmplatten | Kundengerecht | |
| Befestigung | Kundengerecht | |
| Arbeitsbereich des Systems | ||
| Temperaturspanne | 0-40℃ | |
| Feuchtebereich | 0~90%, keine Kondensation | |
| Leistungsbedarf | 380V/3ph/50Hz, 40KVA | |
| Druckluftdruck | 0,6 Mpa | |
Spezifikation
| Name | Erschütterungs-Prüfstand der Automobil-Batterie-EN50604 IEC62133 UN38.3 für Laborversuche | ||||||||
| Modell | Bewertete Sinus-Kraft (N) | Bewertete gelegentliche Kraft (N) | Frequenzbereich (Hz) | Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) | Bewertete Verschiebung (pp.) Millimeter | Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) | Maß der beweglichen Spule (Millimeter) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
2. Zwei-magnetischer Stromkreis, Durchsickerntief des magnetischen Flusses, Kompaktbauweise und rational.
3. Rocker-Rod-Rollenlager gerade und Import-orientierte zusammengesetzte Körpersteifheitsorientierung, Exzentertragfähigkeit.
4. Drehzapfenisolierungsgrundlage eingeweiht Hormongebrauch, die Installation der beweglichen Bequemlichkeit.
5. Neue Technologie bewegen sich um das System, um zu garantieren dass der dynamische Kreis der hohen Zuverlässigkeit.
6. Neuer Rohrentwurf und die Kühlwirkung erhöhen.
7. Statische Steifheit, die dynamische Steifigkeit des tragenden kleinen Ballons, die SchwingtischTragfähigkeit anhebend, verbessern Niederfrequenzleistung.
